EMS Config 配置工具 · 使用说明
从新建项目到部署的完整流程演示 · 按 → 键进入项目目录
| 地区 | 站名 | 并网电表 | ESS数量 | 变压器电表(每ESS) | 计量电表(每ESS) | 光伏电表 | 柴油发电机电表 | 光伏逆变器 | 并离网切换 |
|---|---|---|---|---|---|---|---|---|---|
| 丹麦 | IEC Hvolbyvej 2 | ✗ | 1（1） | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ |
| 丹麦 | IEC Vejlbjergvej 31B | ✓ | 1（1） | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ |
| 丹麦 | IEC Skivevej 24A | ✗ | 1（4） | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ |
| 丹麦 | IEC Tistrup kirkevej 1 | ✓ | 1（5） | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ |
| 丹麦 | IEC Havbakkervej 2a | ✓ | 1（2） | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ |
| 中国 | GB 明禾新能 | ✓ | 2（6+6） | ✓✓ | ✓✓ | ✗ | ✗ | ✗ | ✗ |
| 中国 | GB 天津大桥焊丝1号站 | ✗ | 2（4+3） | ✓✓ | ✗✗ | ✗ | ✗ | ✗ | ✗ |
| 中国 | GB 天津大桥焊丝3号站 | ✓ | 1（8） | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ |
| 中国 | GB 安吉云上草原星空酒店站2汇1 | ✓ | 1（2） | ✓ | ✗ | ✗ | ✗ | ✗ | ✗ |
| 越南 | IEC SOLAR SONG LAM BESS | ✓ | 1（1） | ✗ | ✗ | ✗ | ✗ | ✓×1 | ✓ |
| 越南 | IEC PHUC NHI BESS | ✓ | 1（1） | ✗ | ✗ | ✗ | ✗ | ✓×1 | ✗ |
| 越南 | IEC TPEC-BIENVANG | ✓ | 1（2） | ✗ | ✗ | ✗ | ✗ | ✓×8 | ✗ |
| 巴基斯坦 | IEC VSG Lab Testing | ✓ | 1（2） | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ |
| 巴基斯坦 | IEC Thaheem Farm ODEROLAL | ✓ | 1（1） | ✗ | ✗ | ✗ | ✗ | ✓×2 | ✓ |
| 德国 | IEC JoGmbH Trafo3 | ✗ | 1（1） | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ |
| 德国 | IEC Wilkow Deter Station 9 | ✗ | 1（1） | ✗ | ✗ | ✓ | ✗ | ✗ | ✗ |
| 也门 | IEC Saba Islamic Bank Sana'a 60th | ✗ | 1（1） | ✗ | ✗ | ✗ | ✓ | ✓×1 | ✓ |
| 巴西 | IEC Primor | ✓ | 1（1） | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ |
点击表格行可跳转到对应项目的配置演示
丹麦 (5 个项目)
中国 (4 个项目)
越南 (3 个项目)
巴基斯坦 (2 个项目)
德国 (2 个项目)
也门 (1 个项目)
巴西 (1 个项目)
IEC Hvolbyvej 2

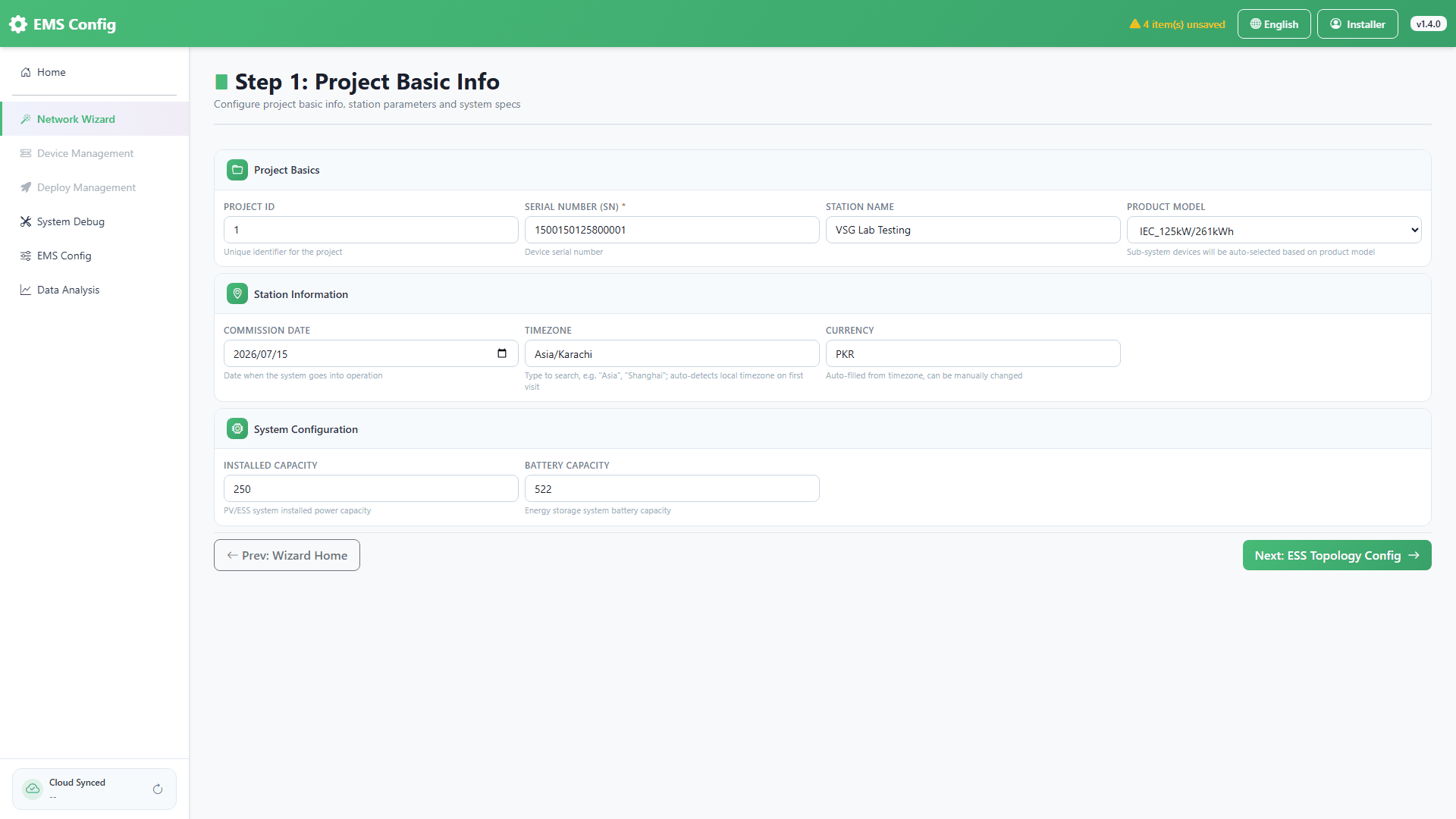

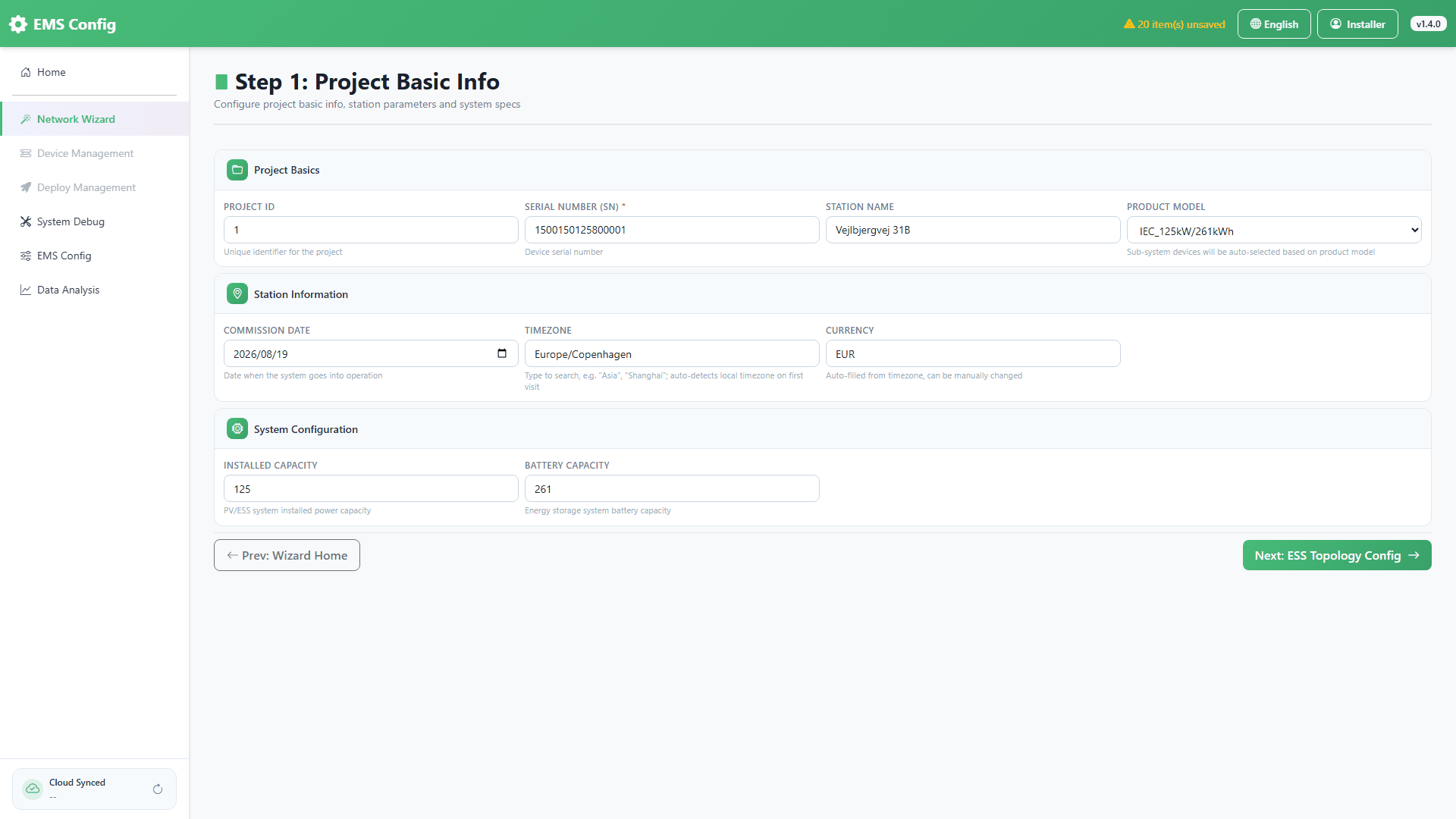

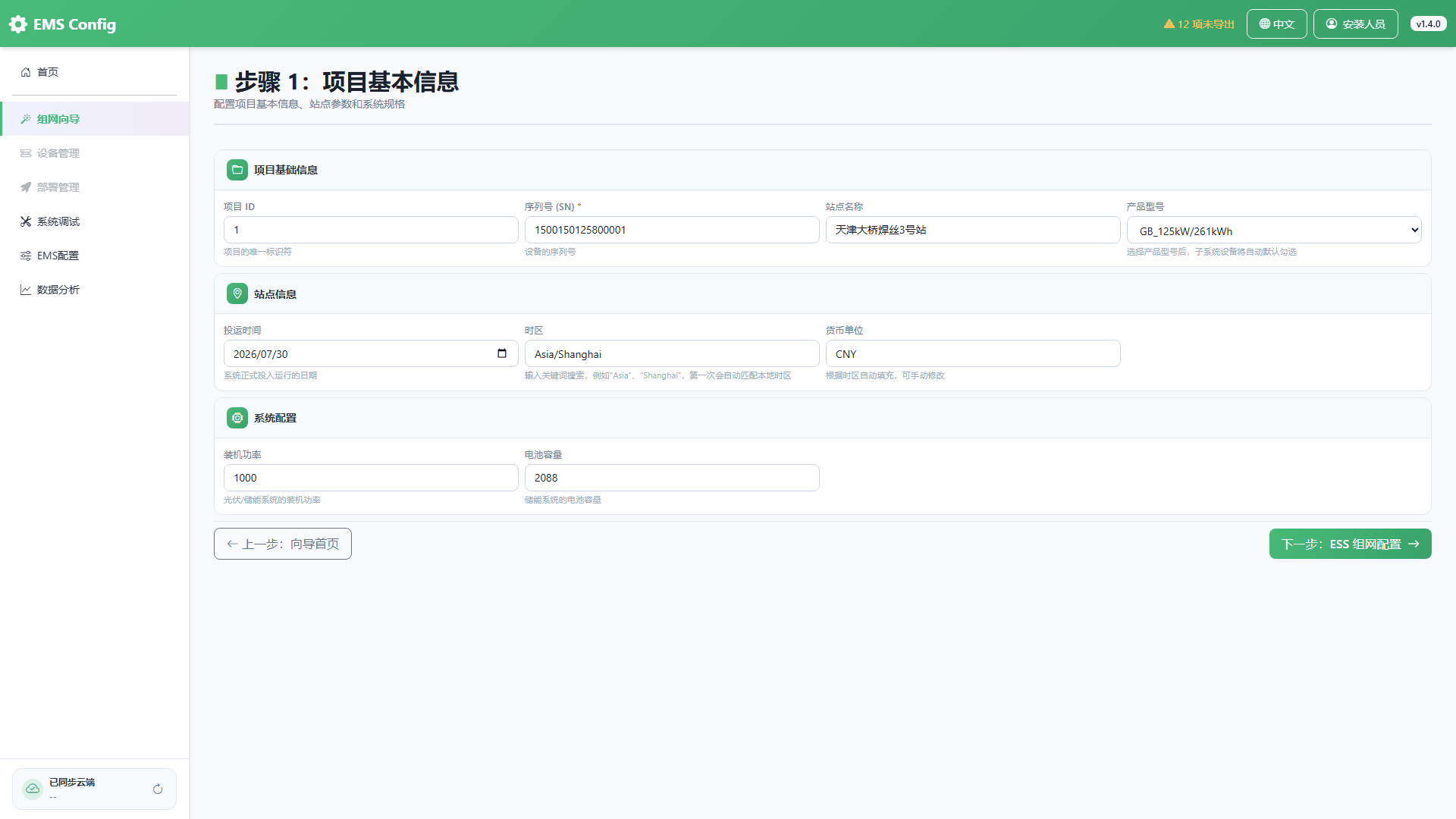

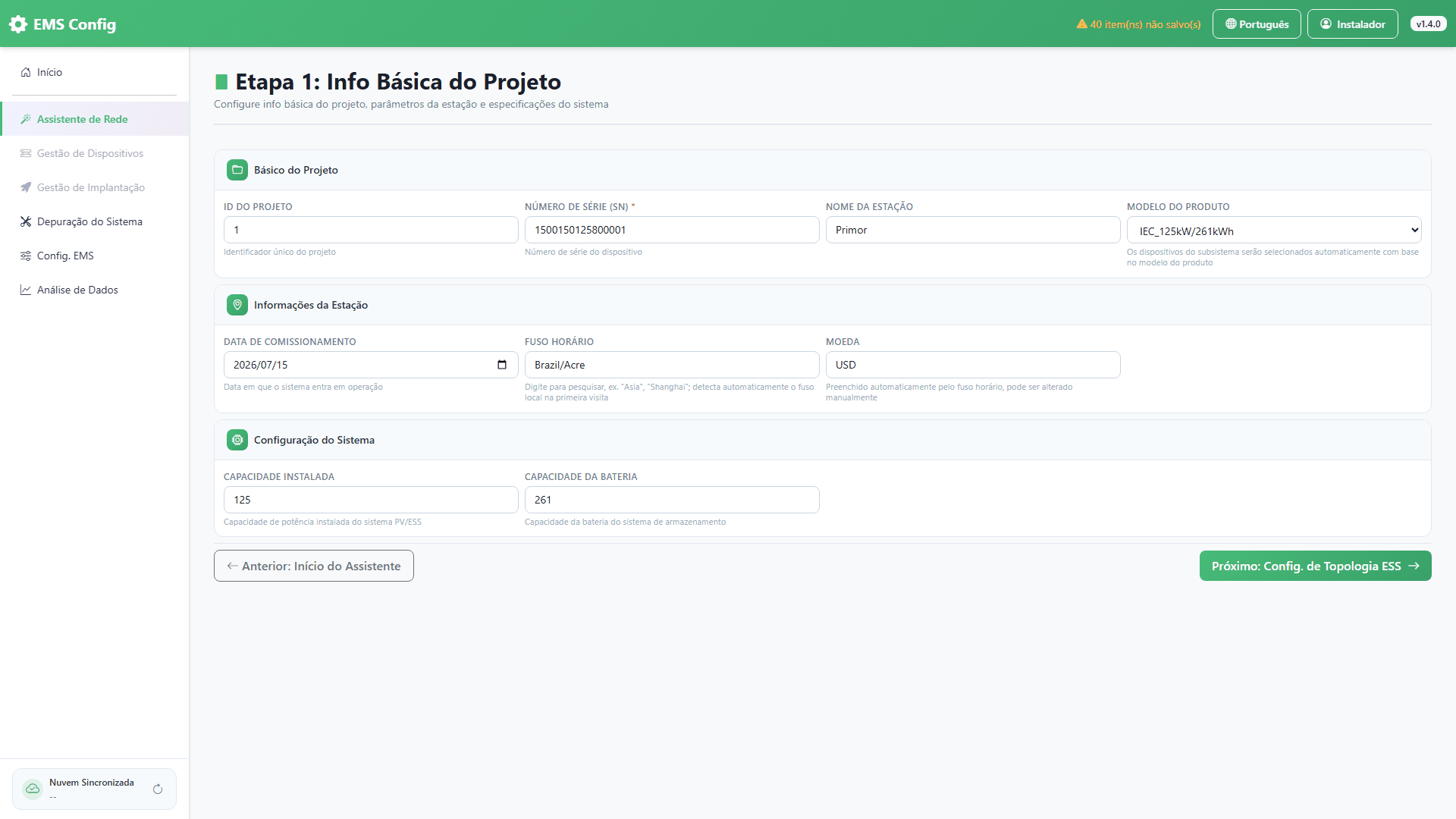

步骤 1 · 站点信息
填写项目名称、SN、产品型号、时区等基本信息
产品型号决定各子系统的默认设备选型，本项目采用国标工商业柜
SN是代表项目的唯一标识，使用主柜的SN

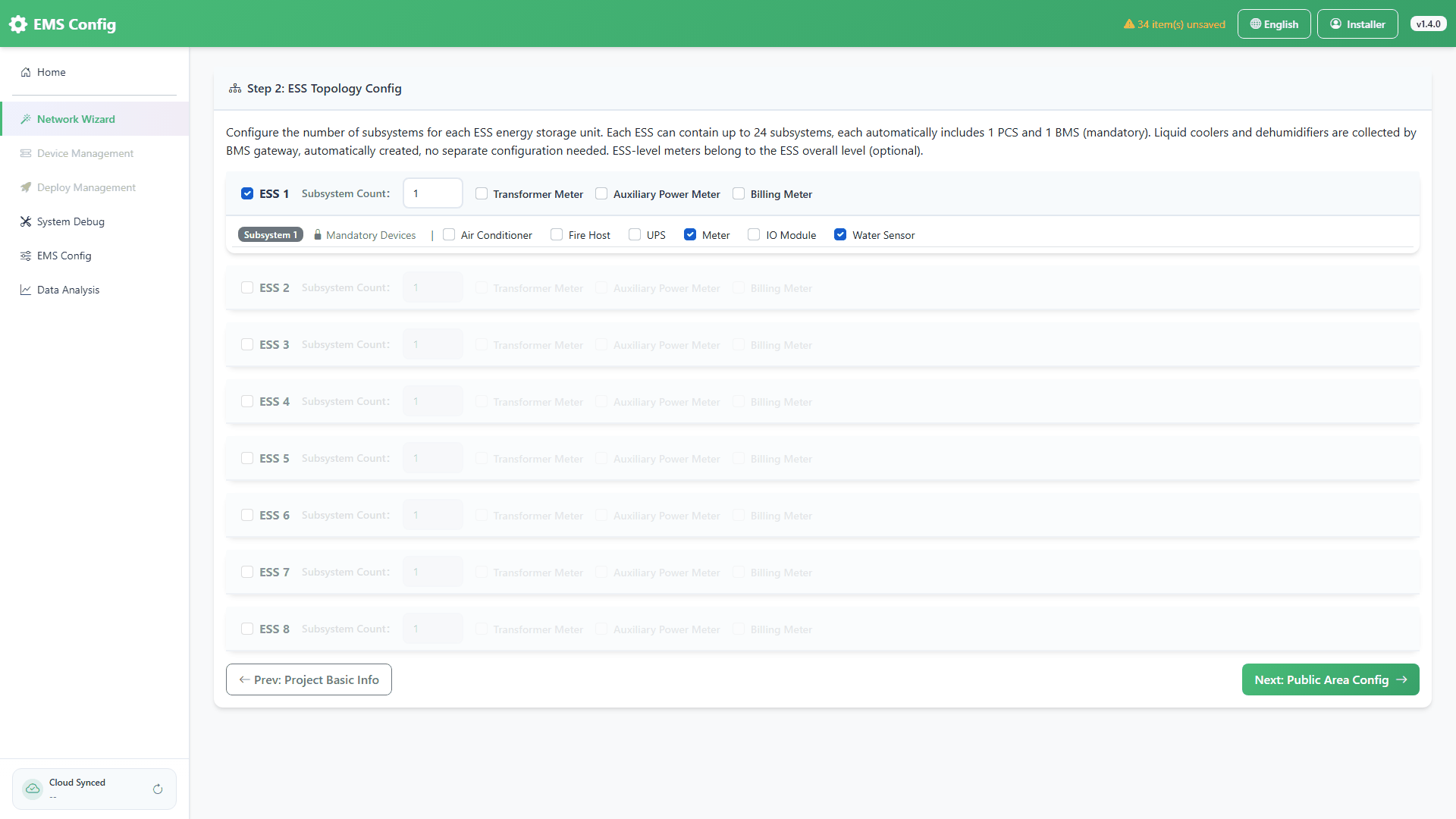

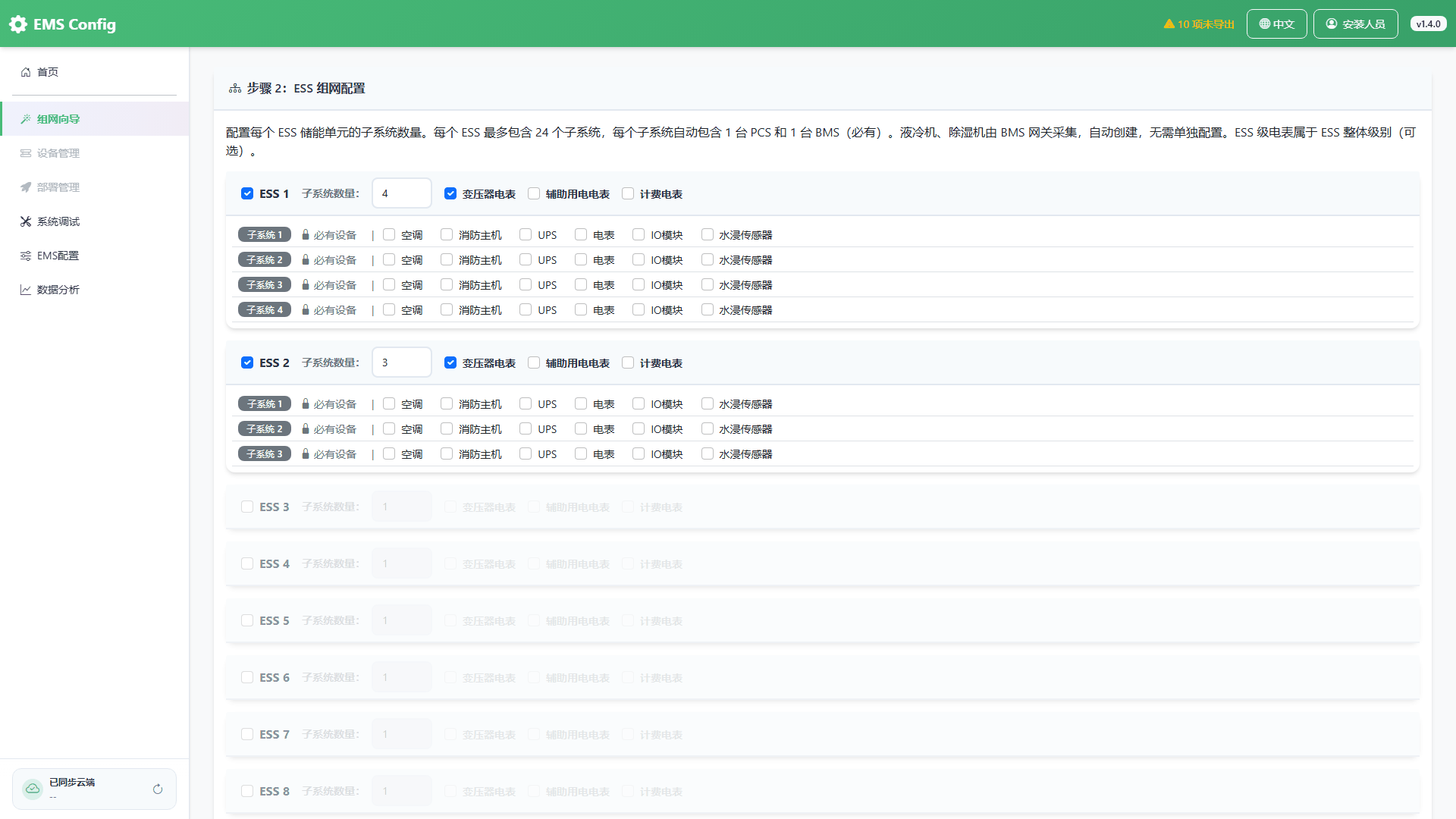

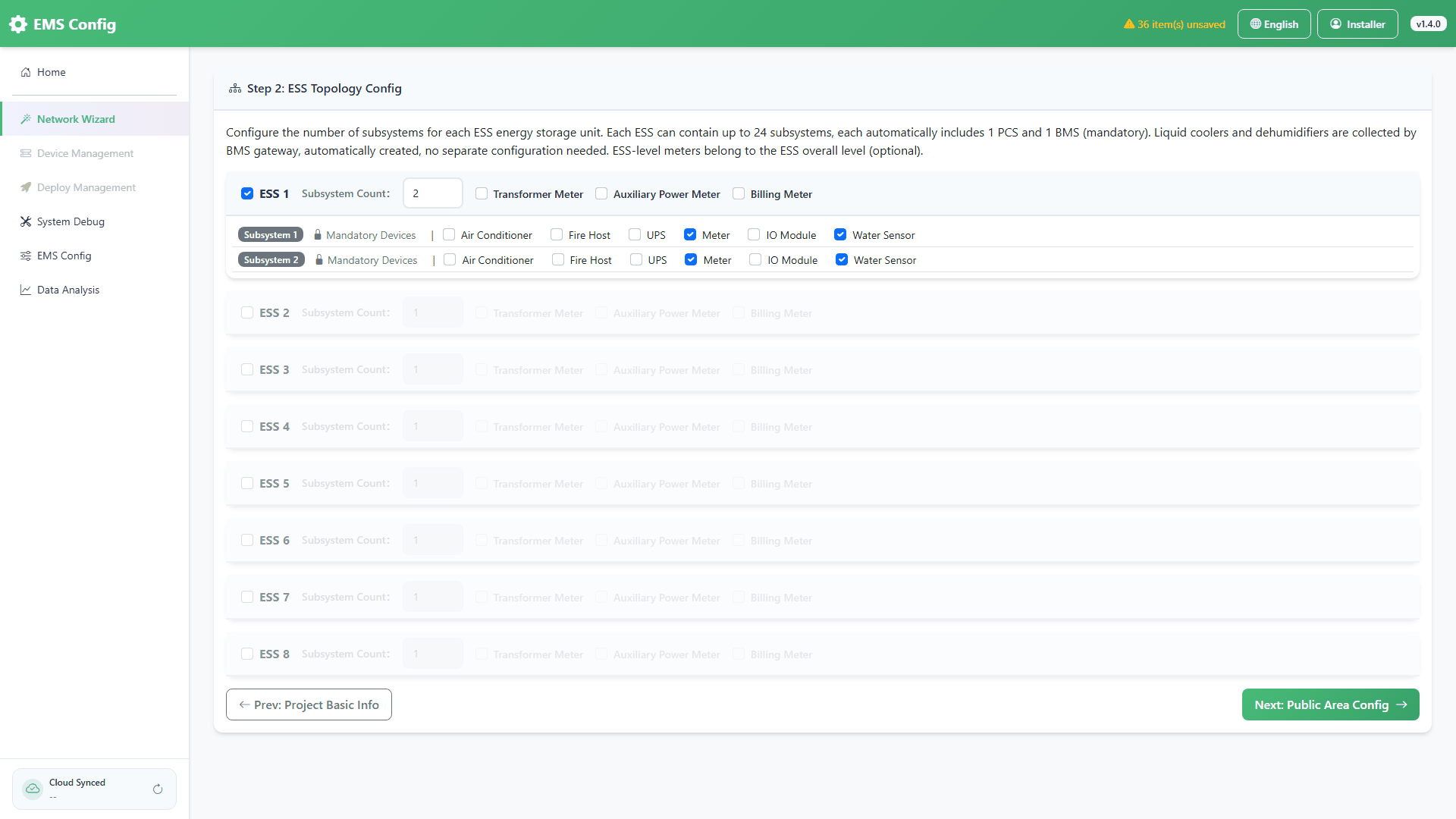

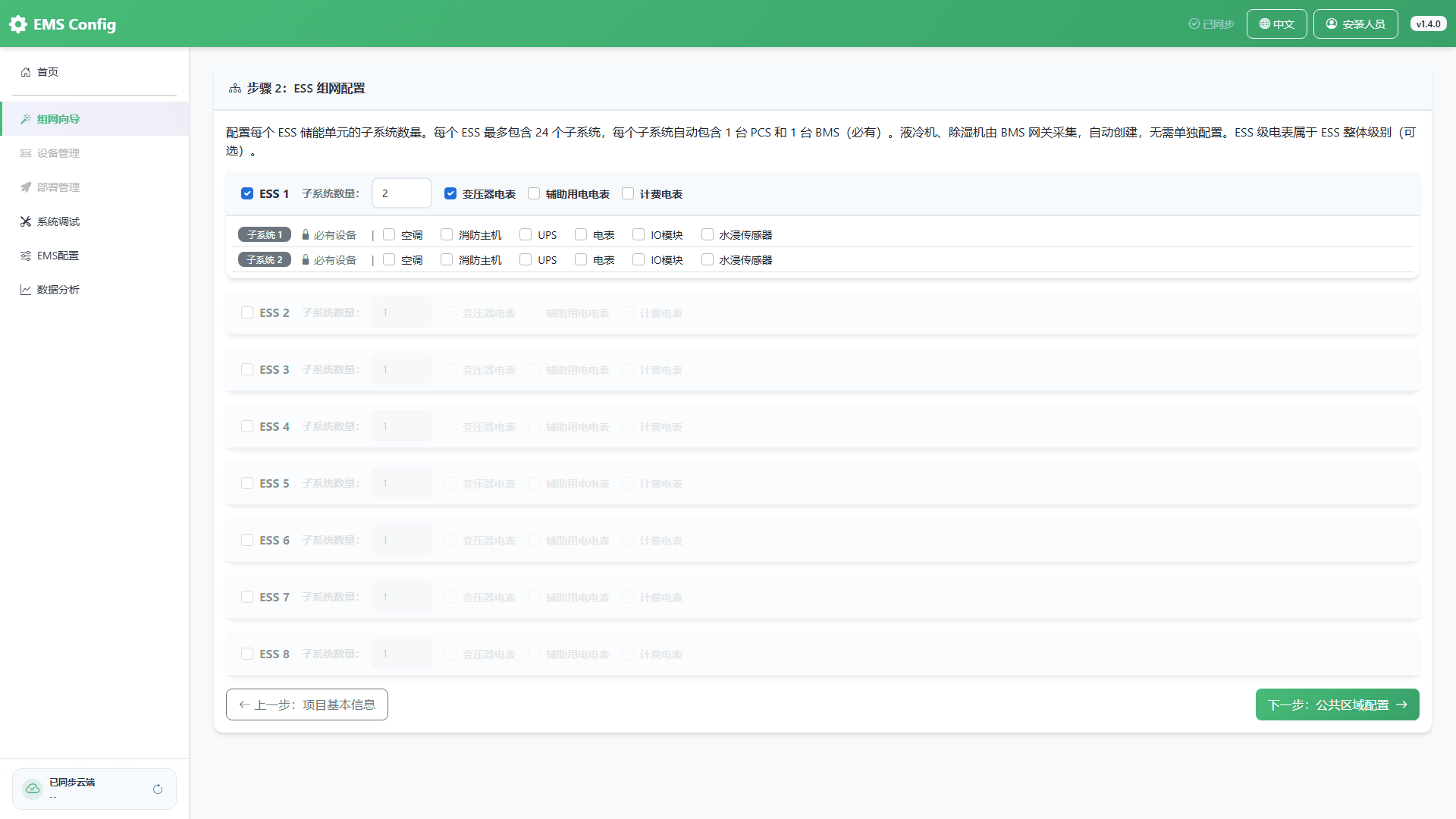

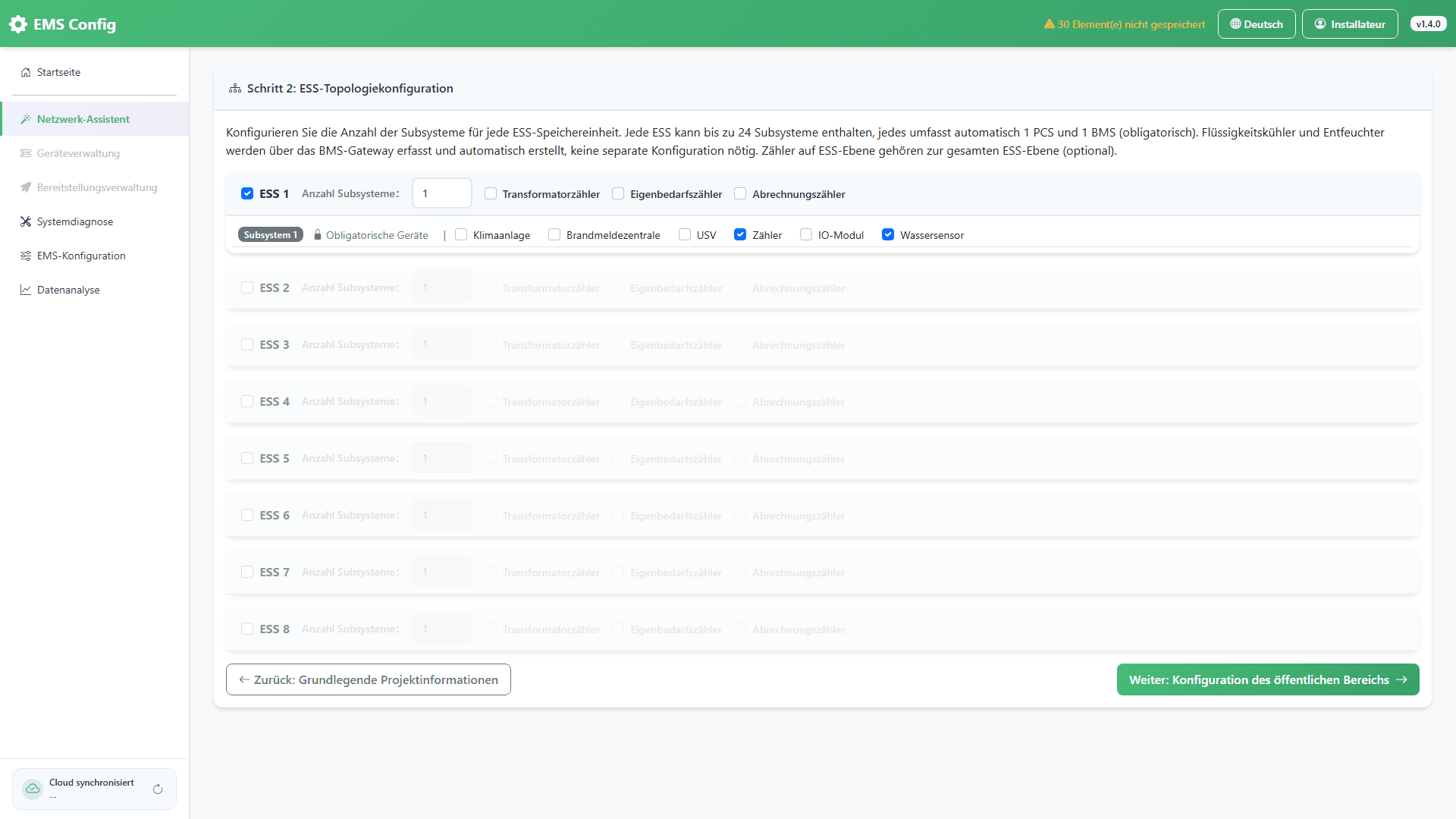

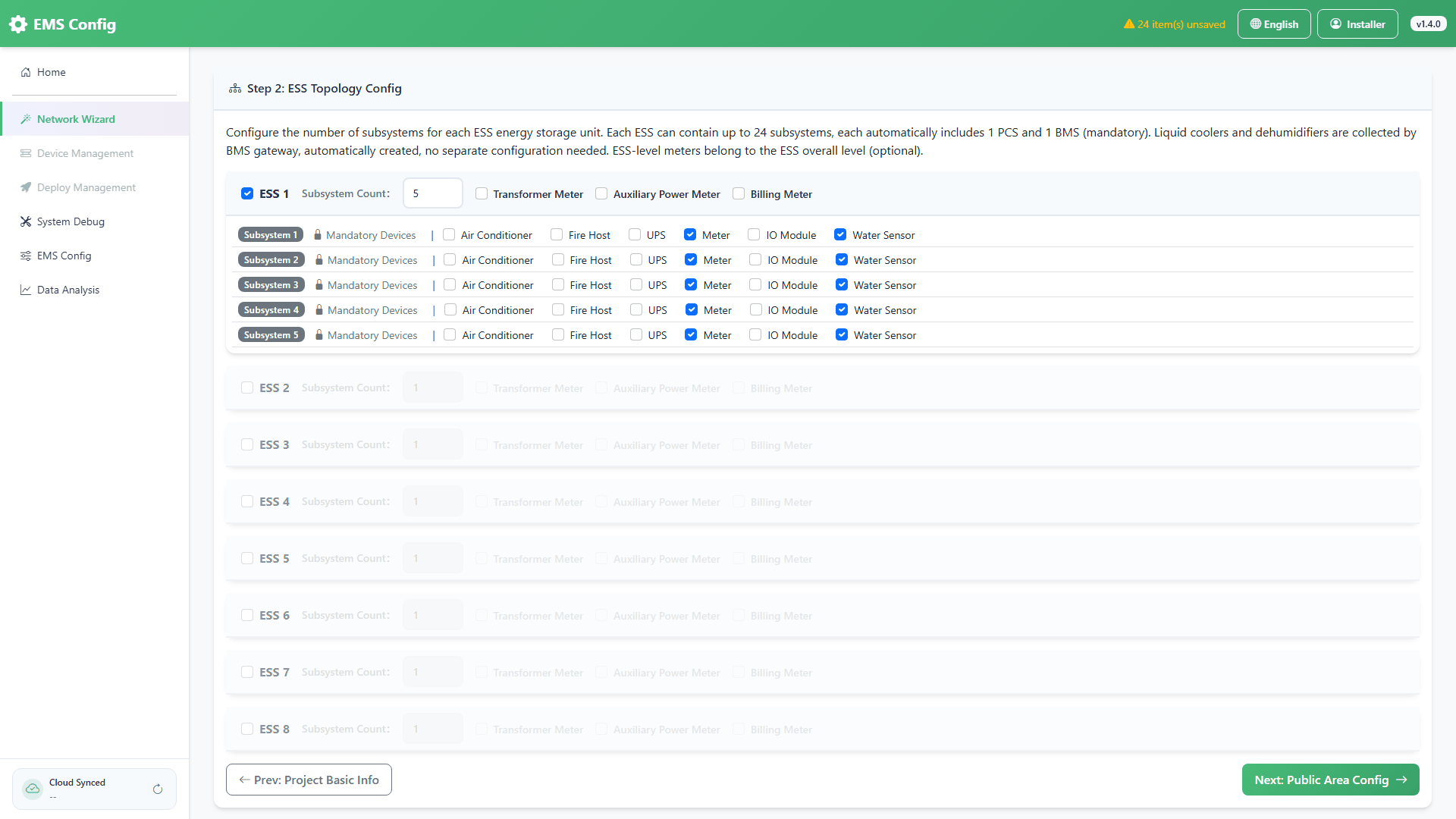

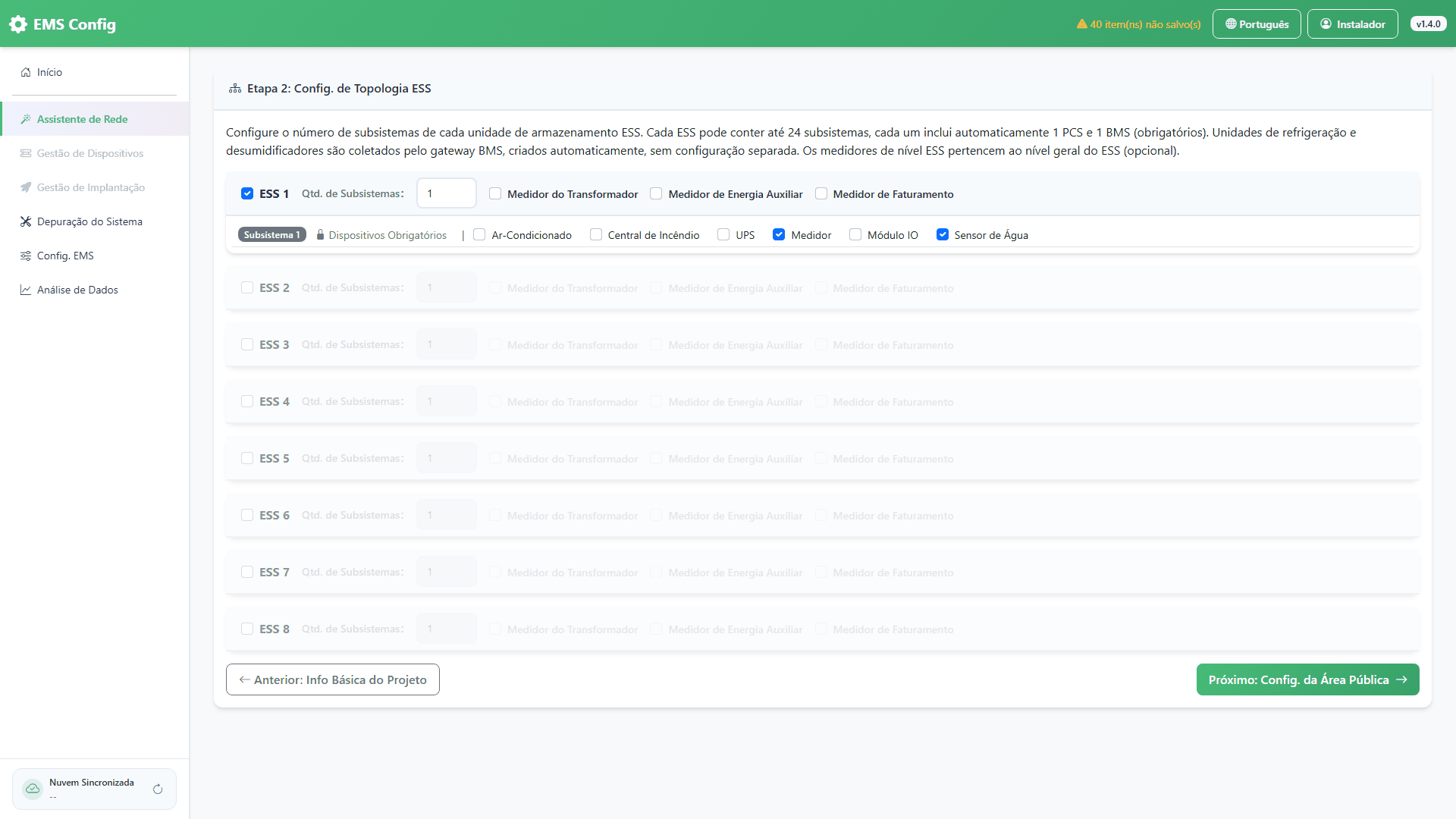

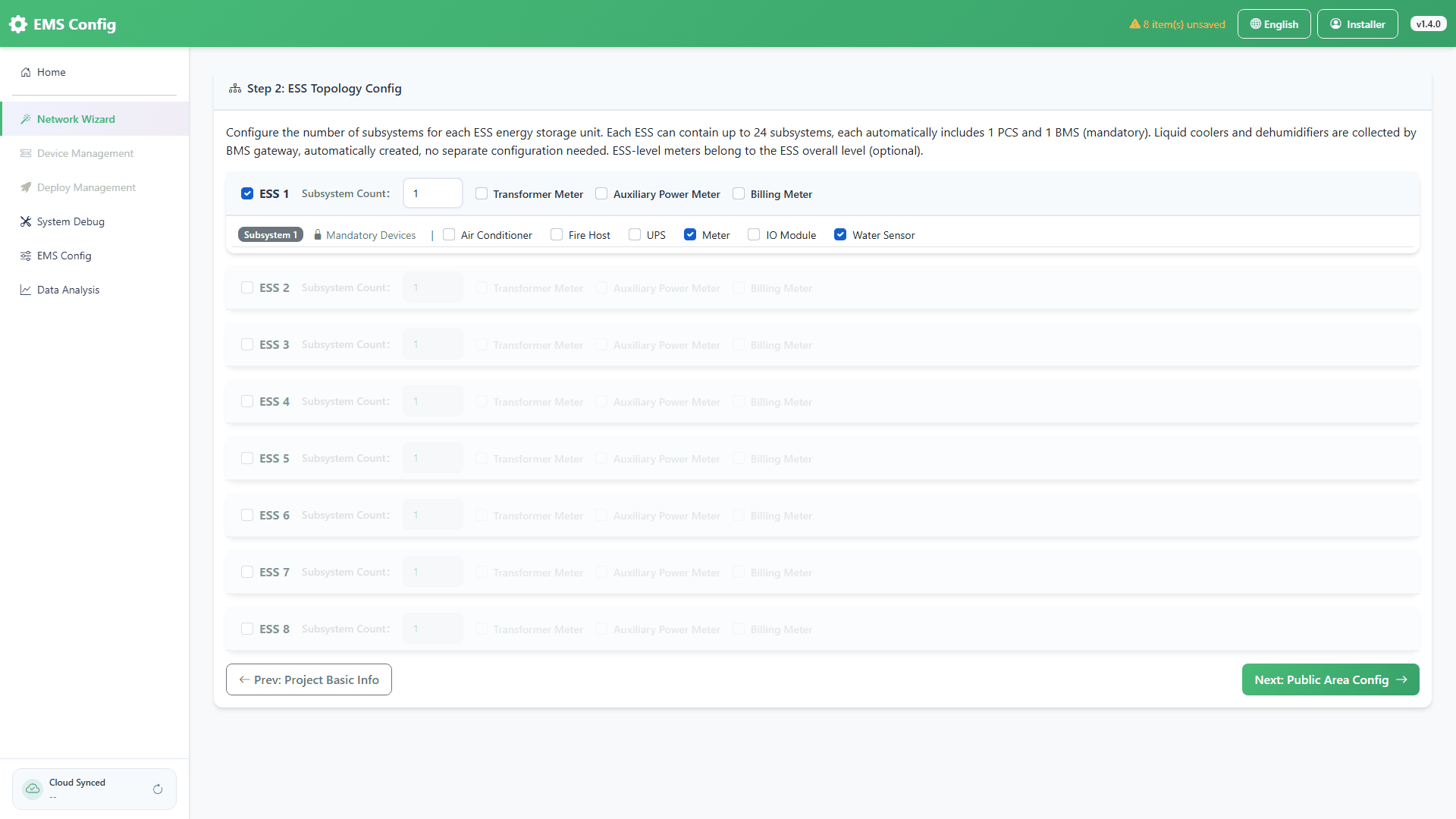

步骤 2 · ESS 组网配置
配置储能单元（ESS）数量及各子系统的可选设备
子系统设备按产品型号自动带出，可手动调整
后续步骤的设备清单由本步拓扑决定

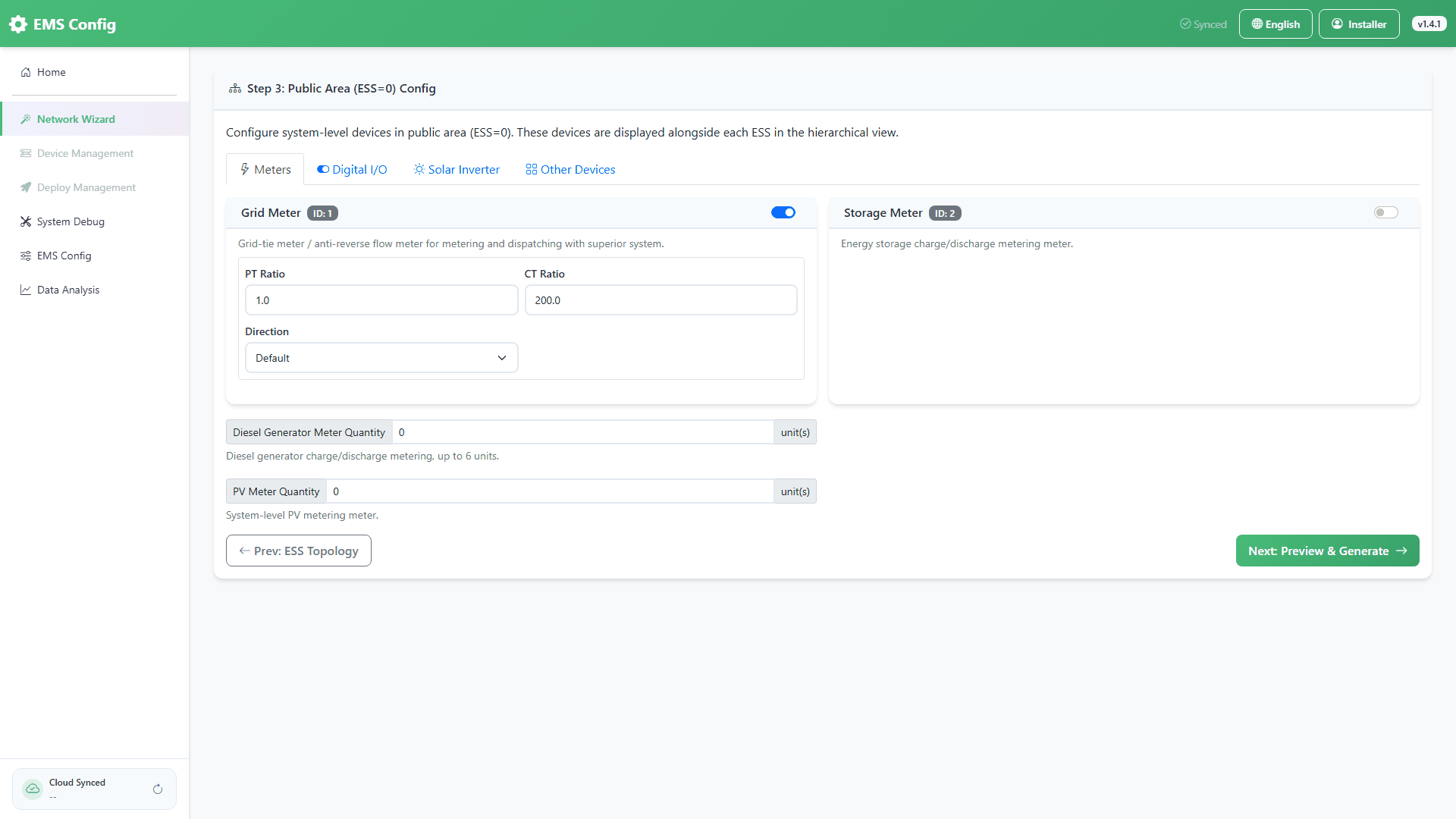

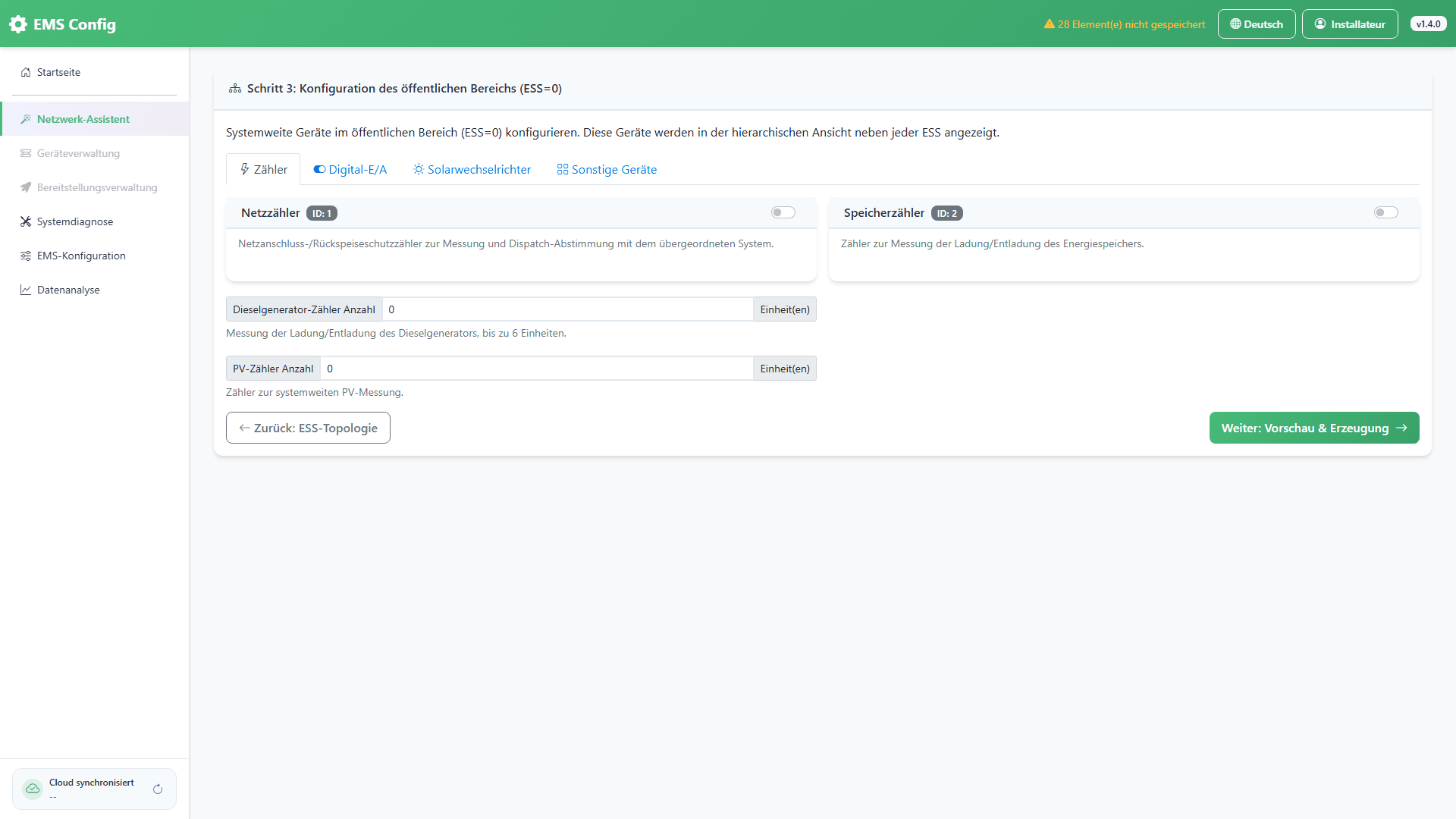

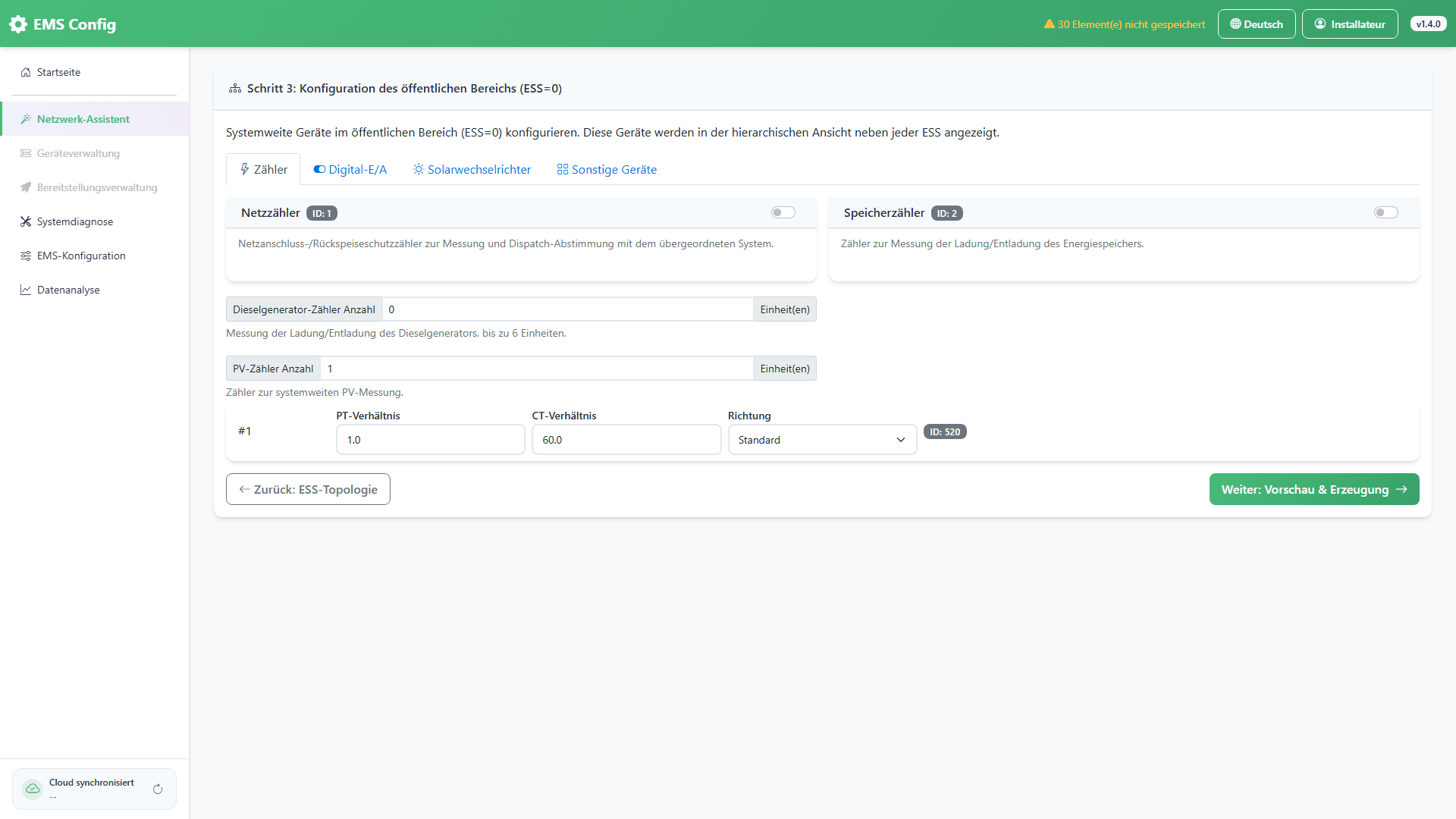

步骤 3 · 公共区域配置
配置并网电表、IO 模块等公共区域设备
公共区域设备不属于任何 ESS 子系统
配置了 IO 模块时可进一步设置 DI/DO 信号

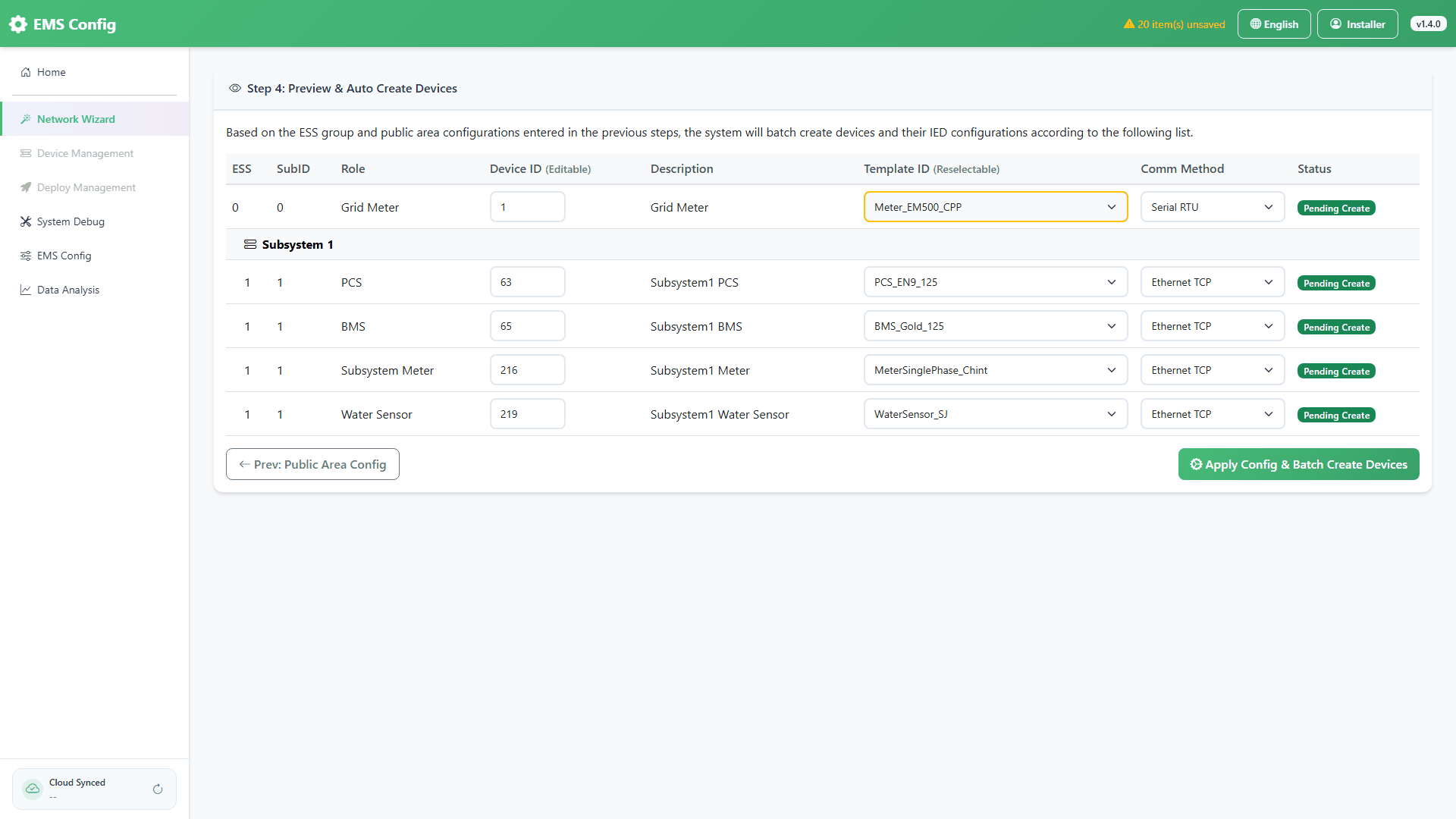

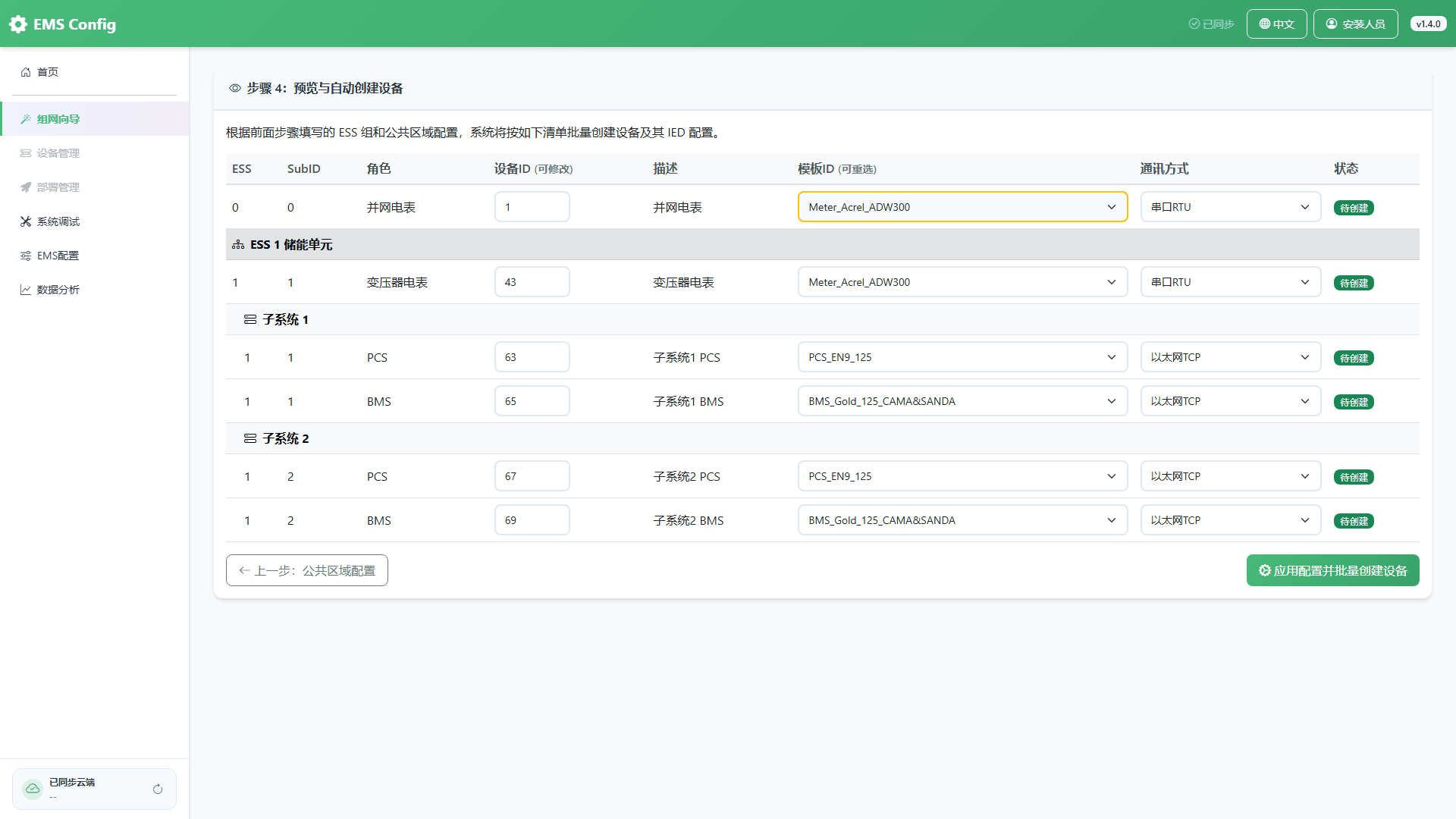

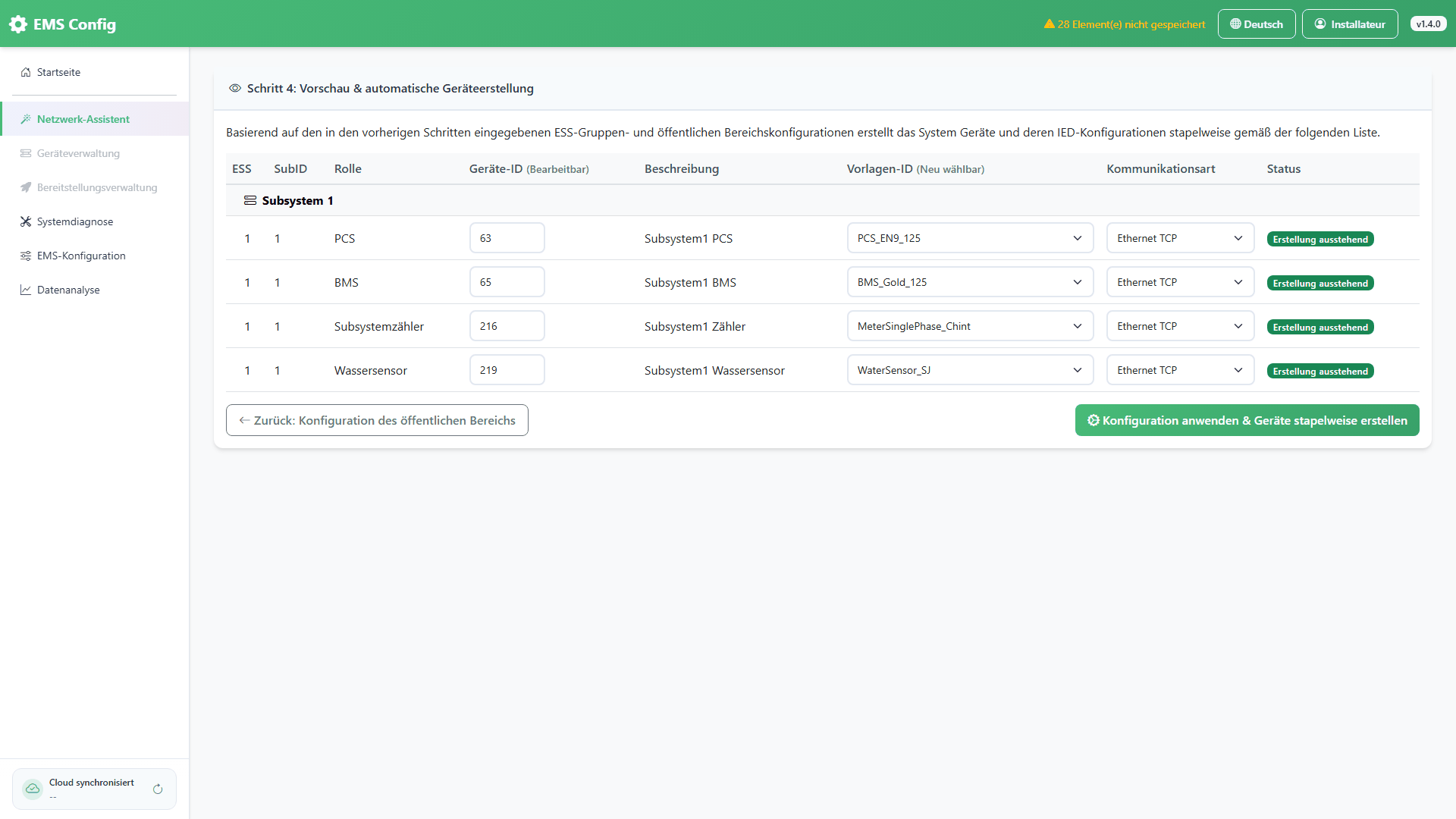

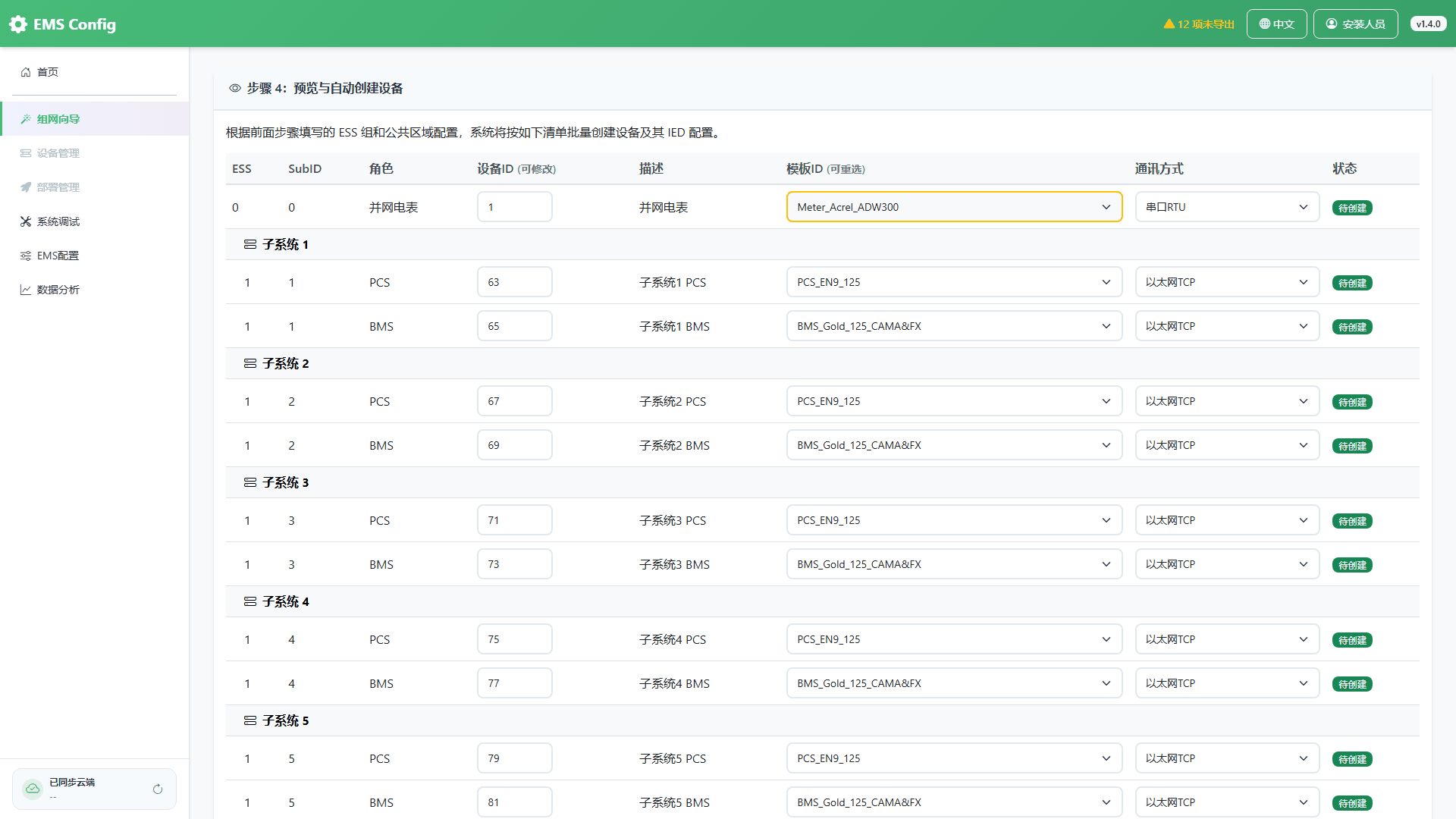

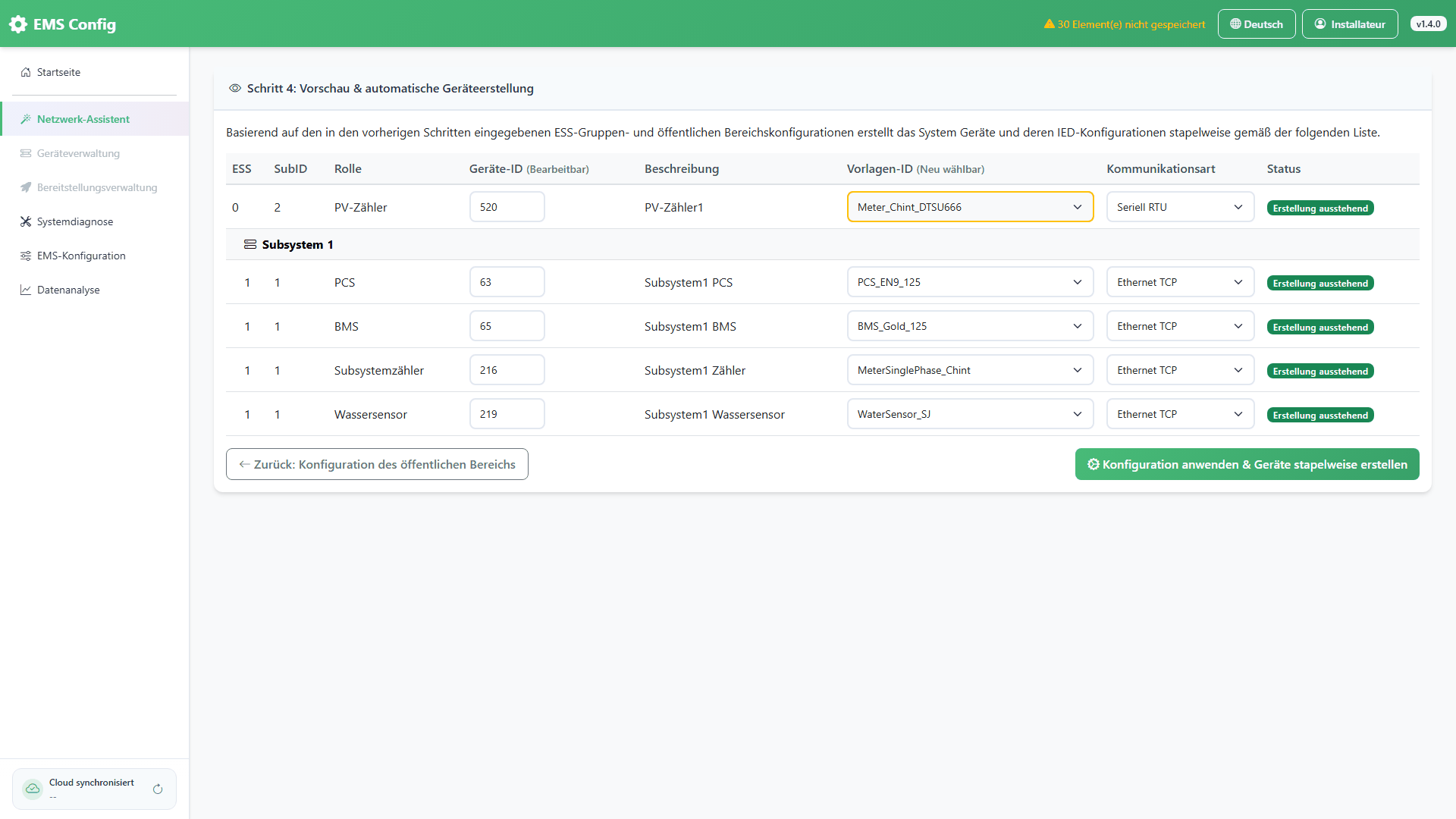

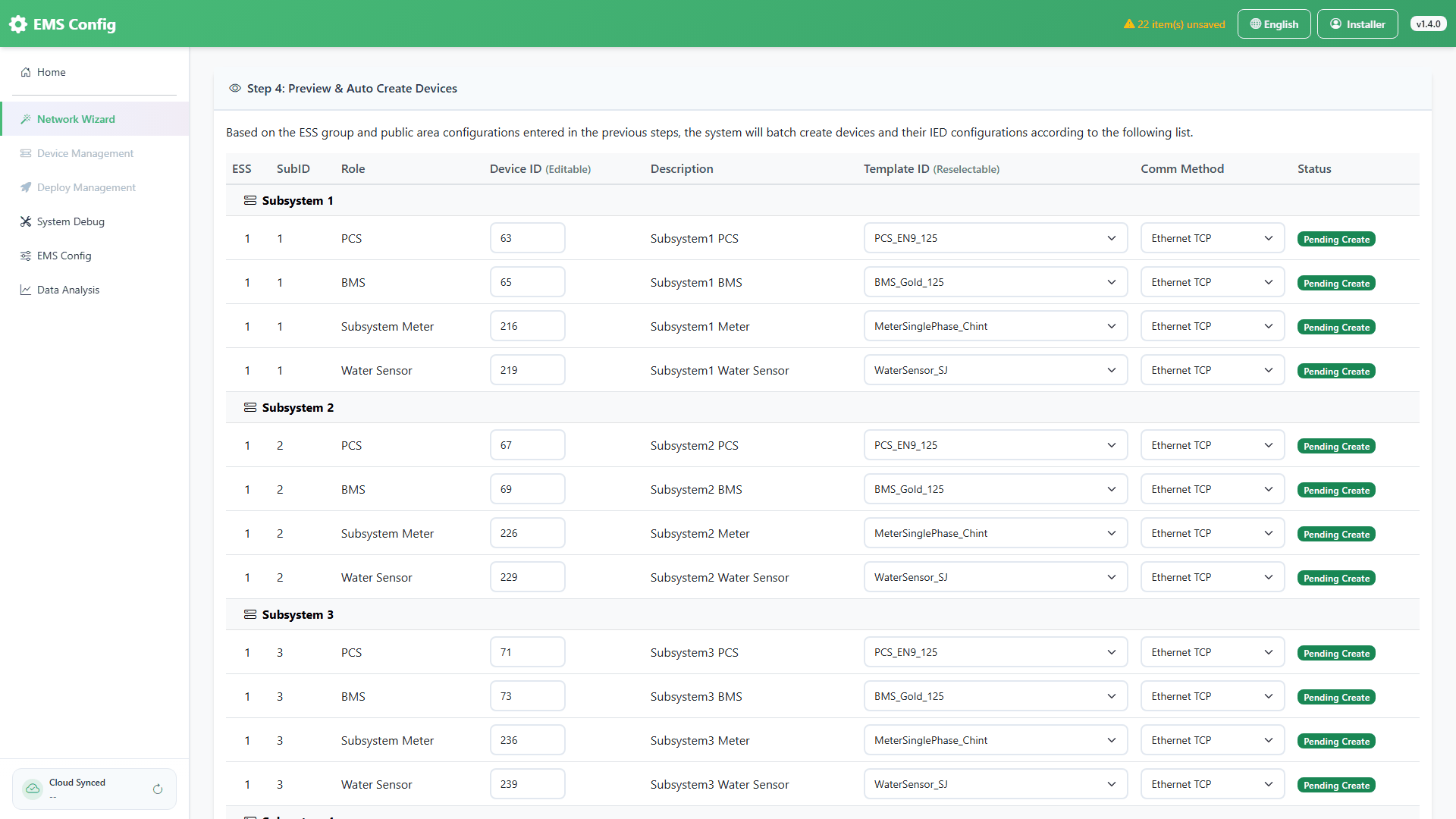

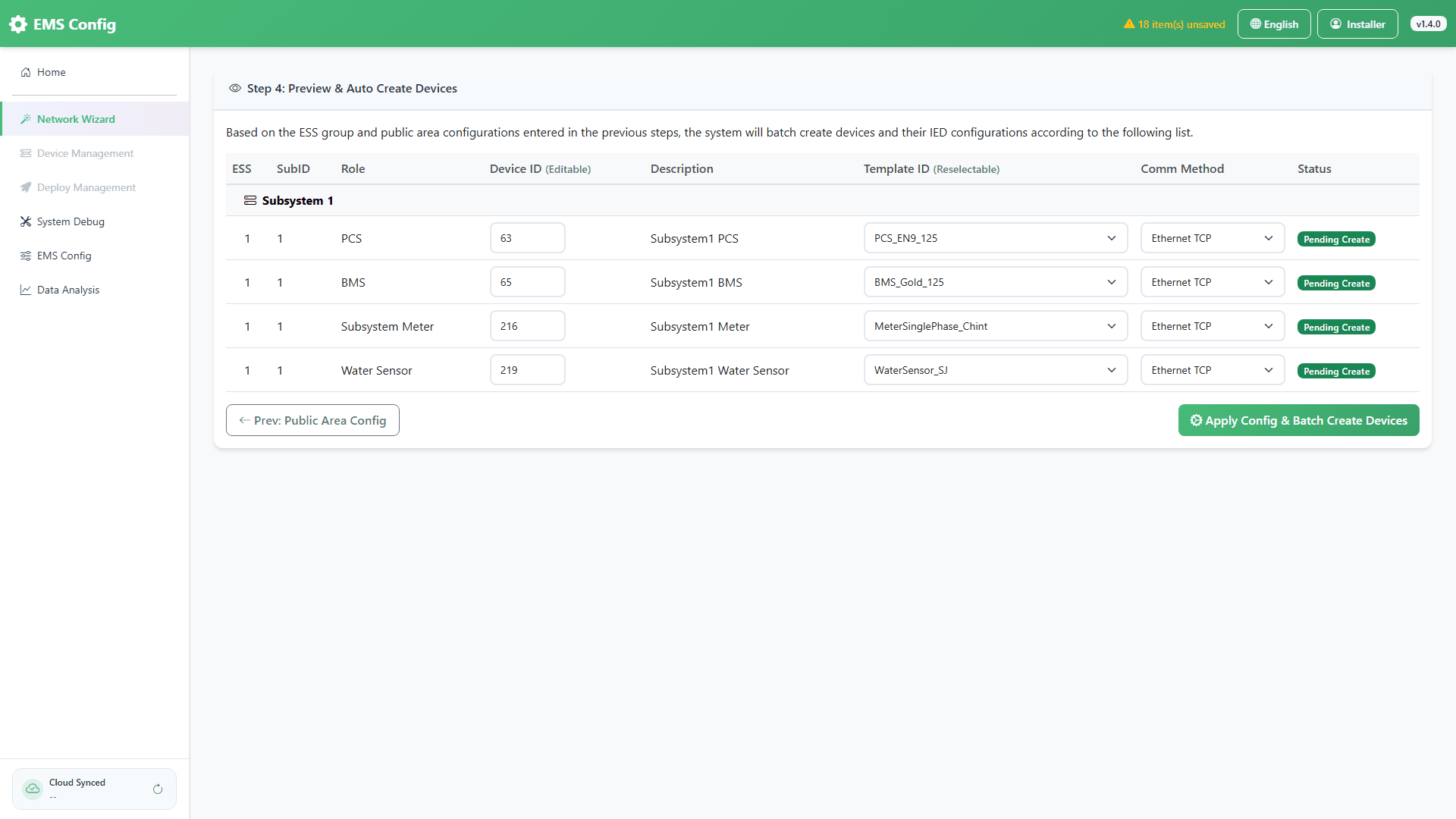

步骤 4 · 预览与创建设备
确认设备清单，设备模板可在此页最后调整

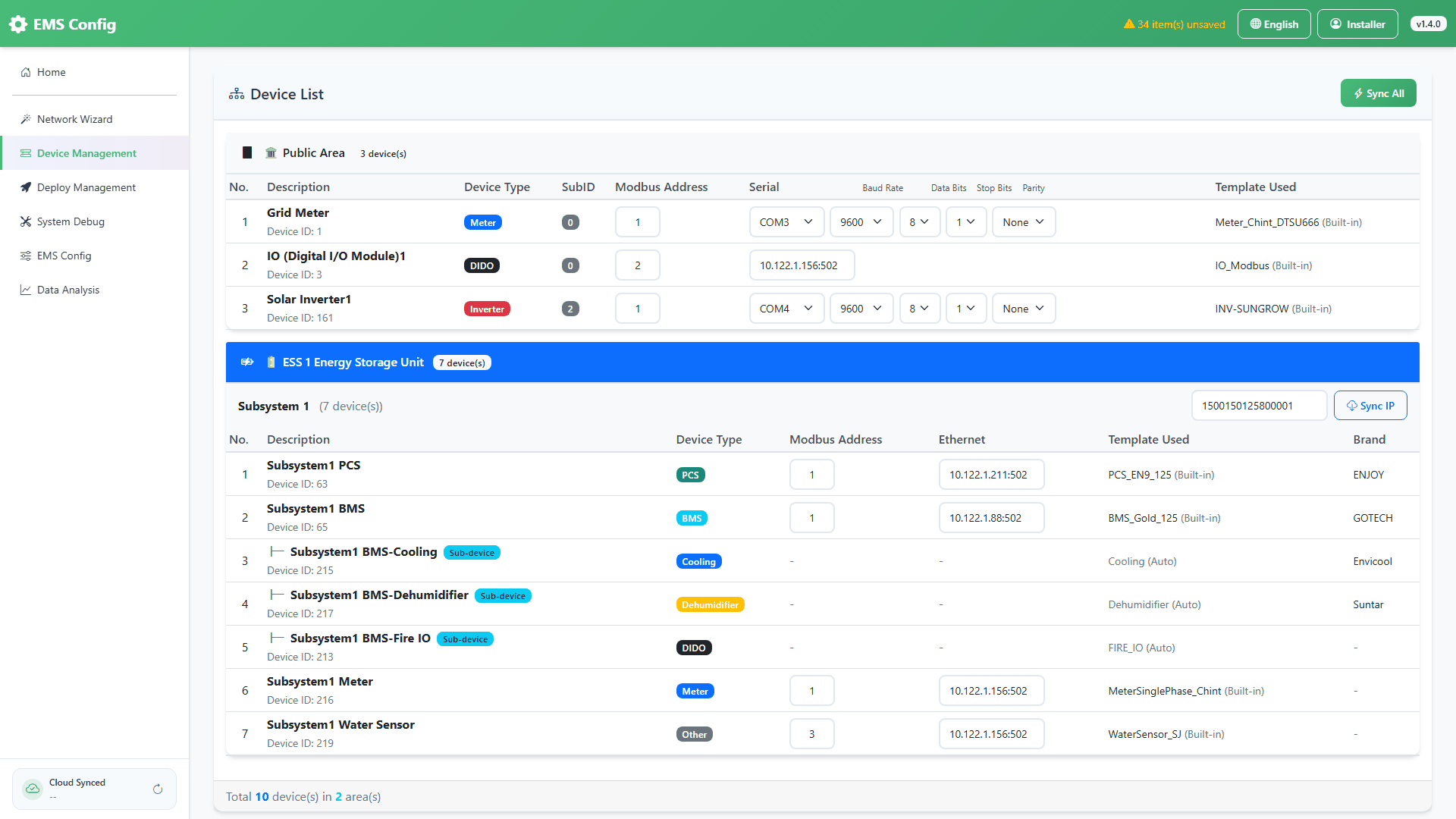

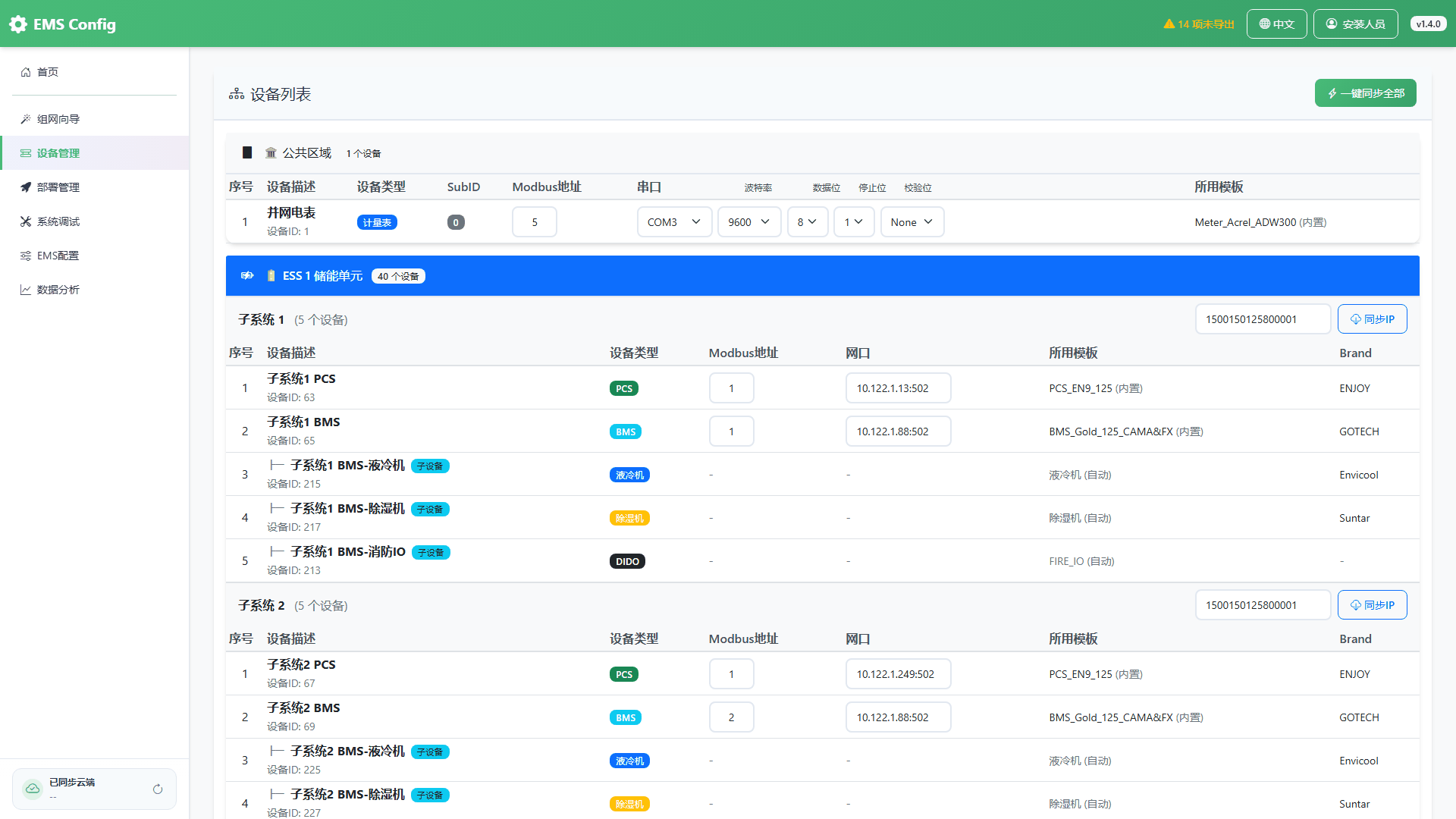

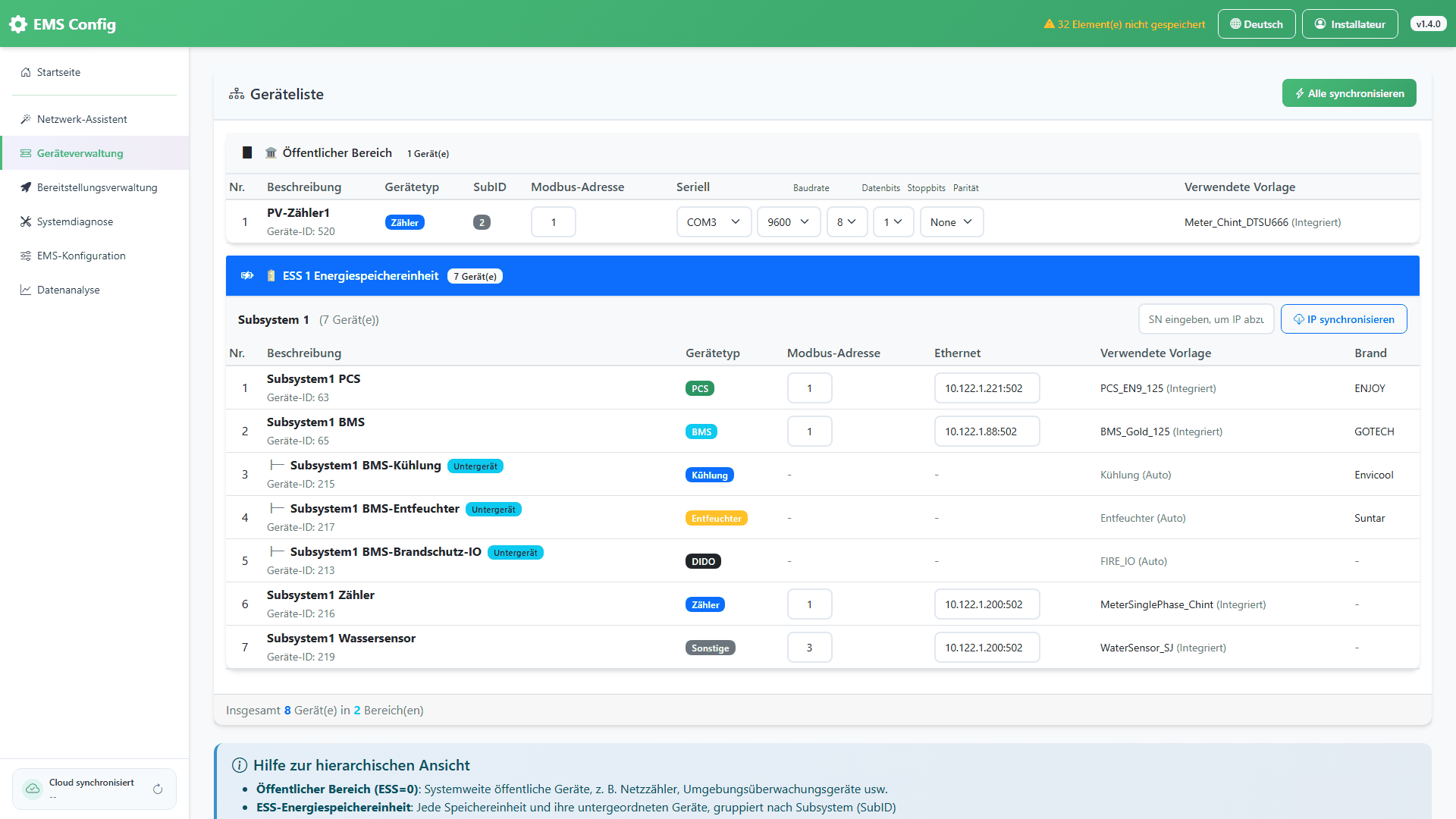

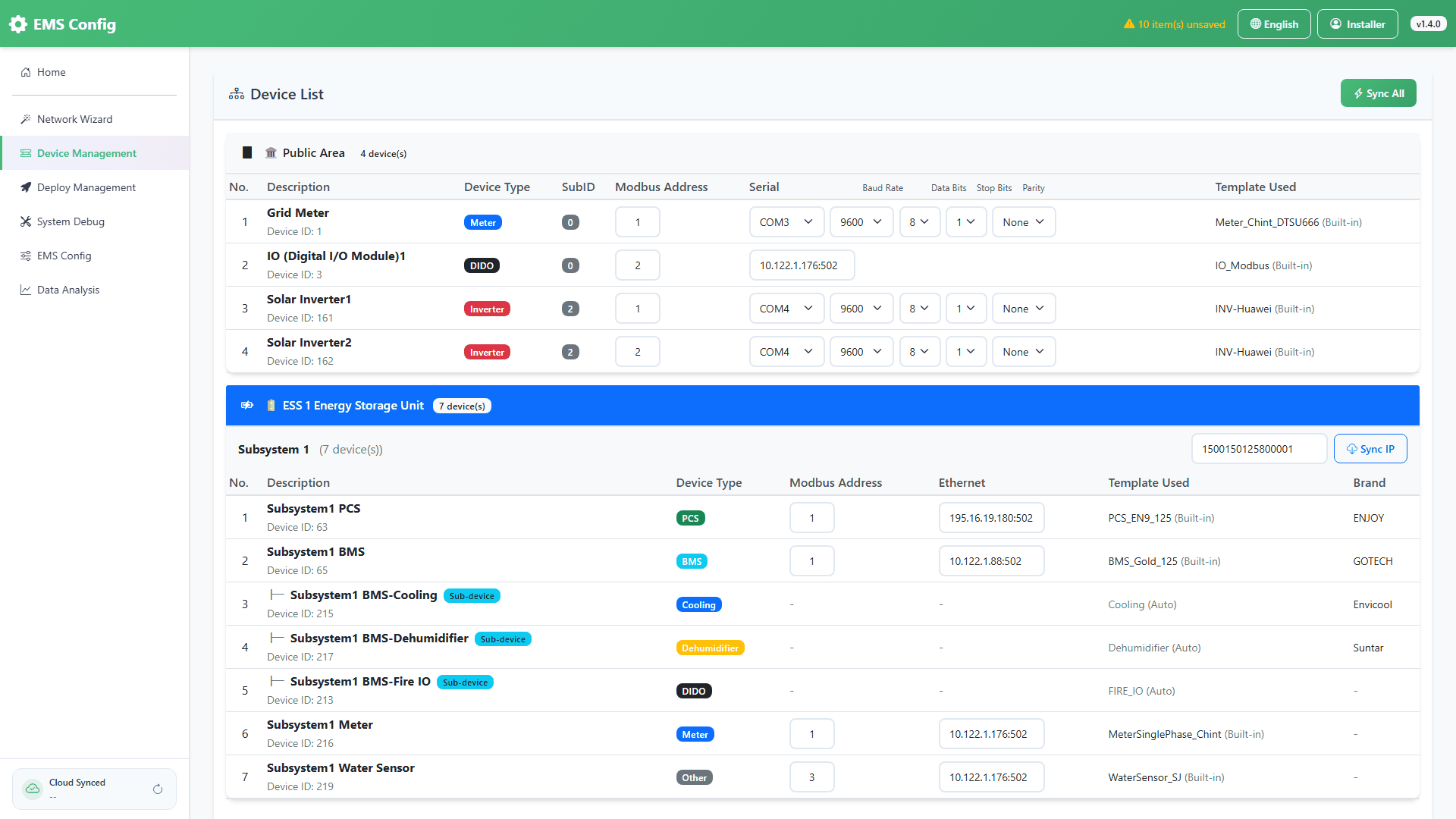

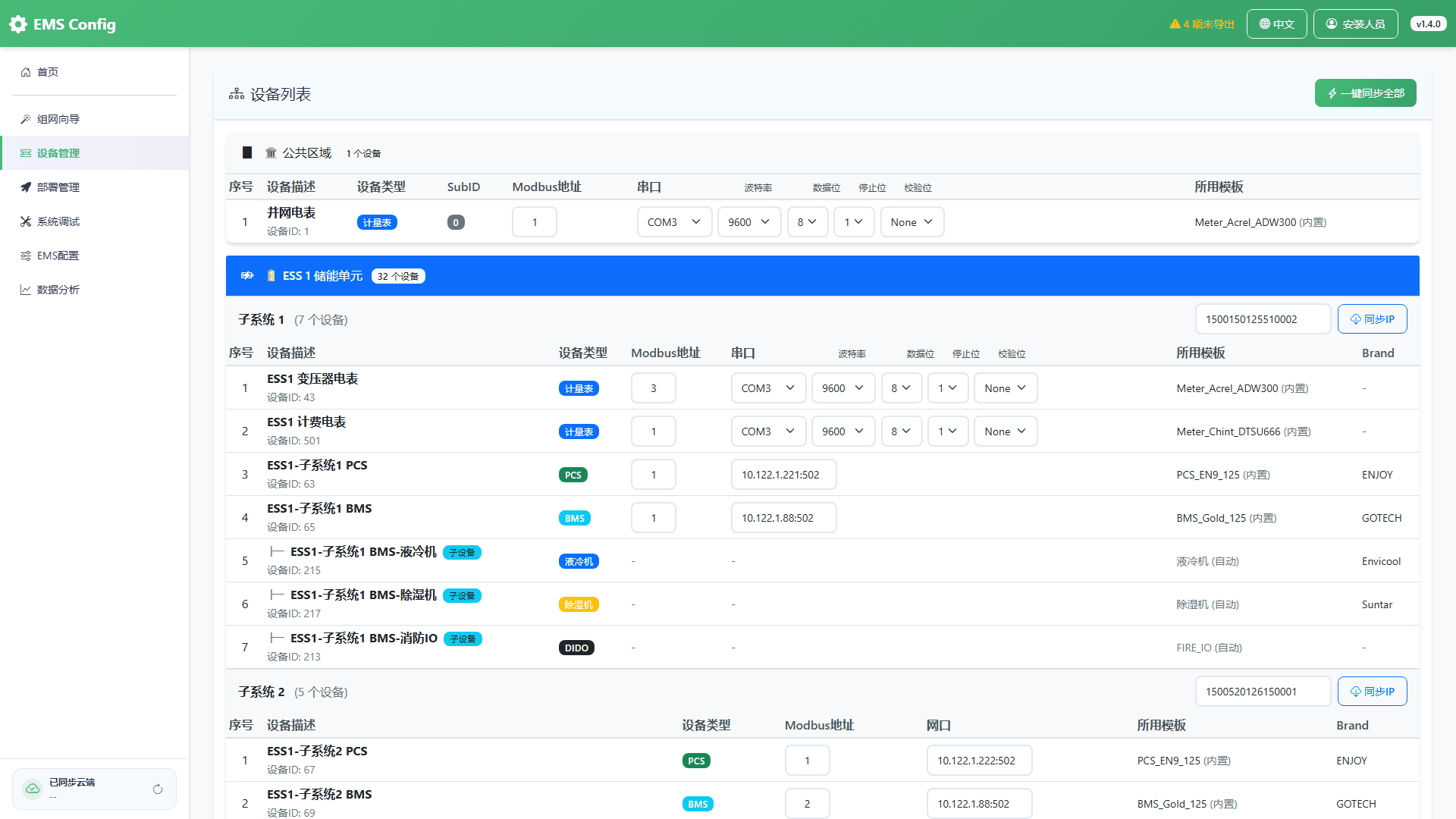

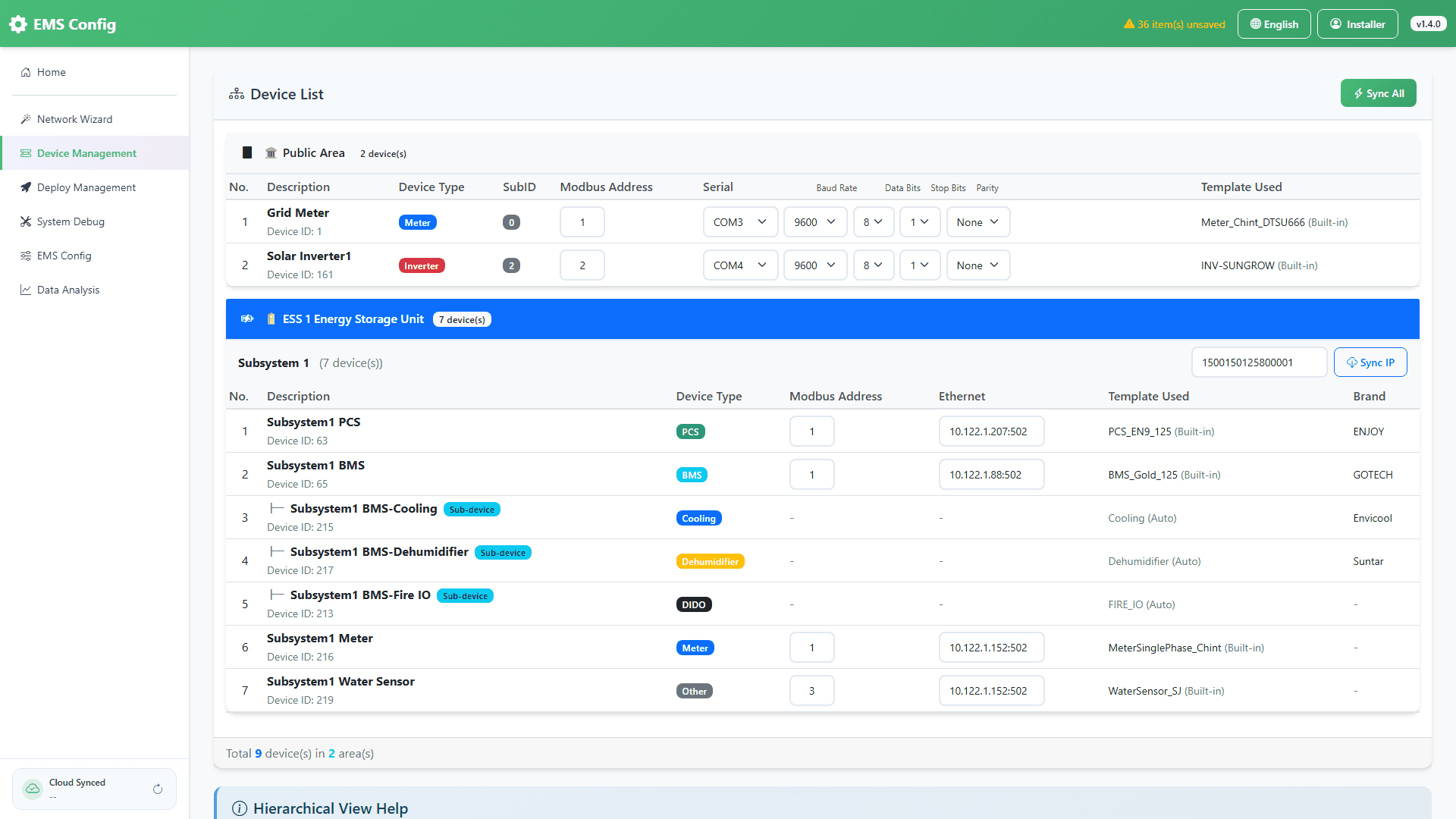

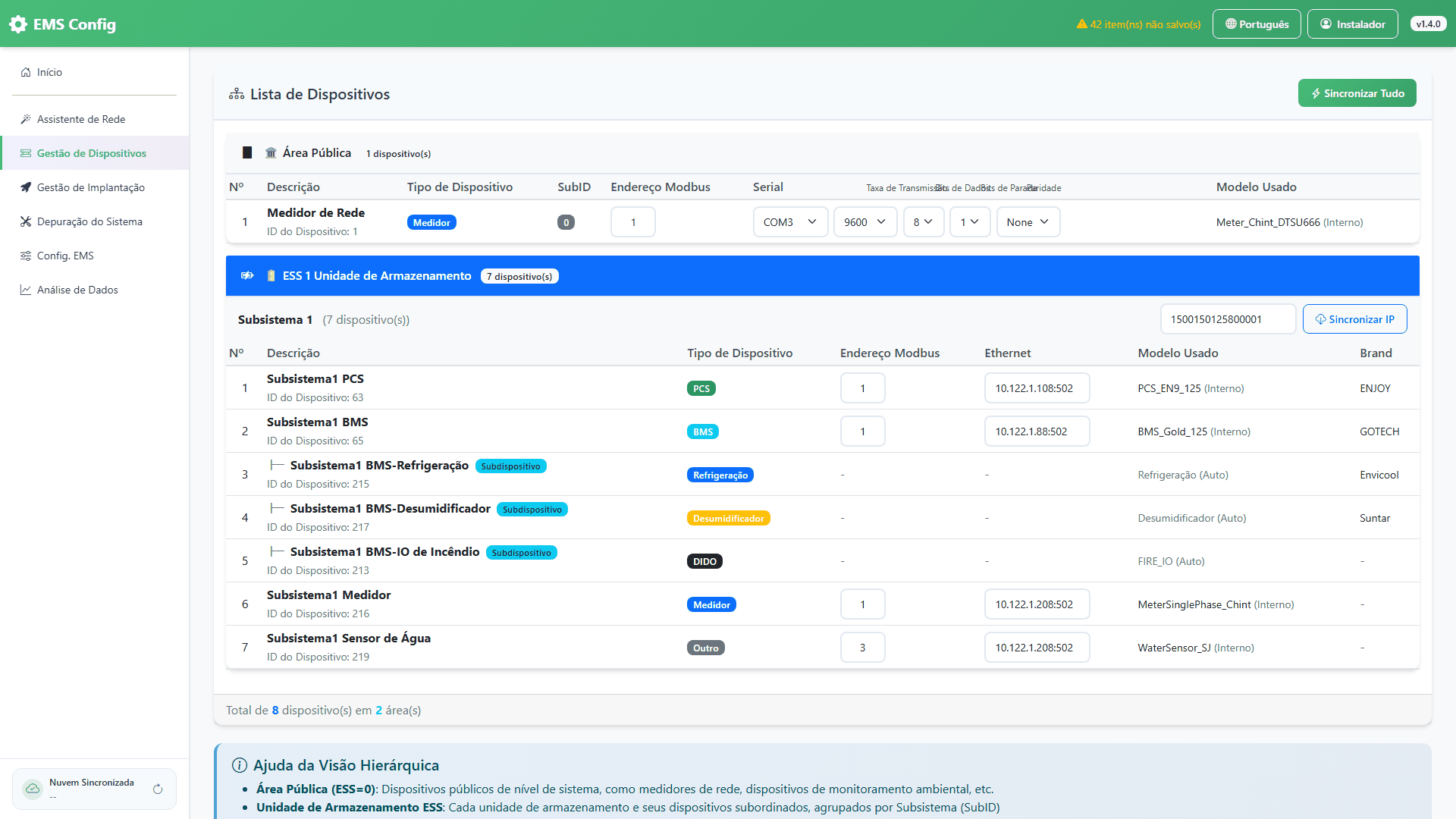

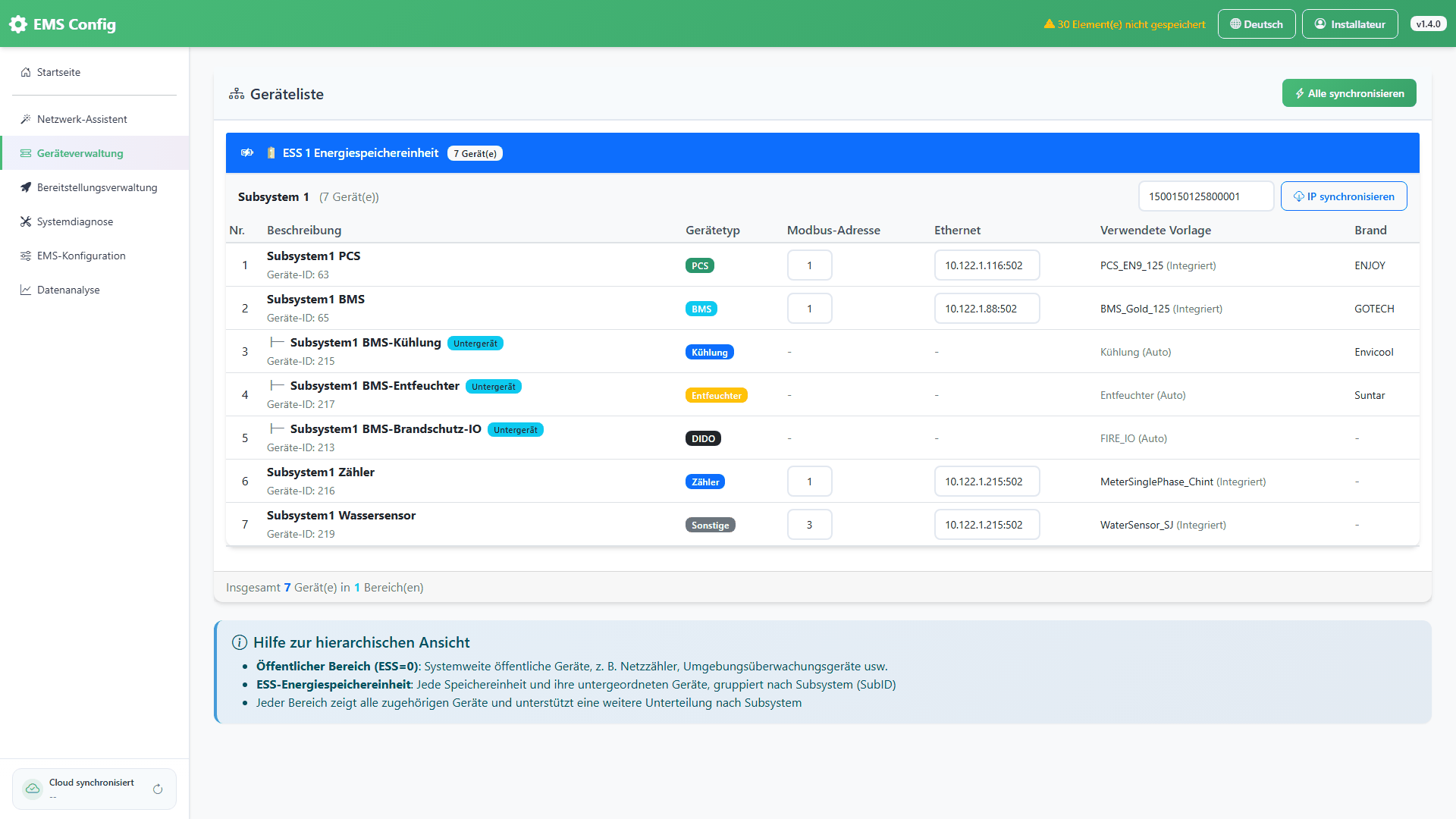

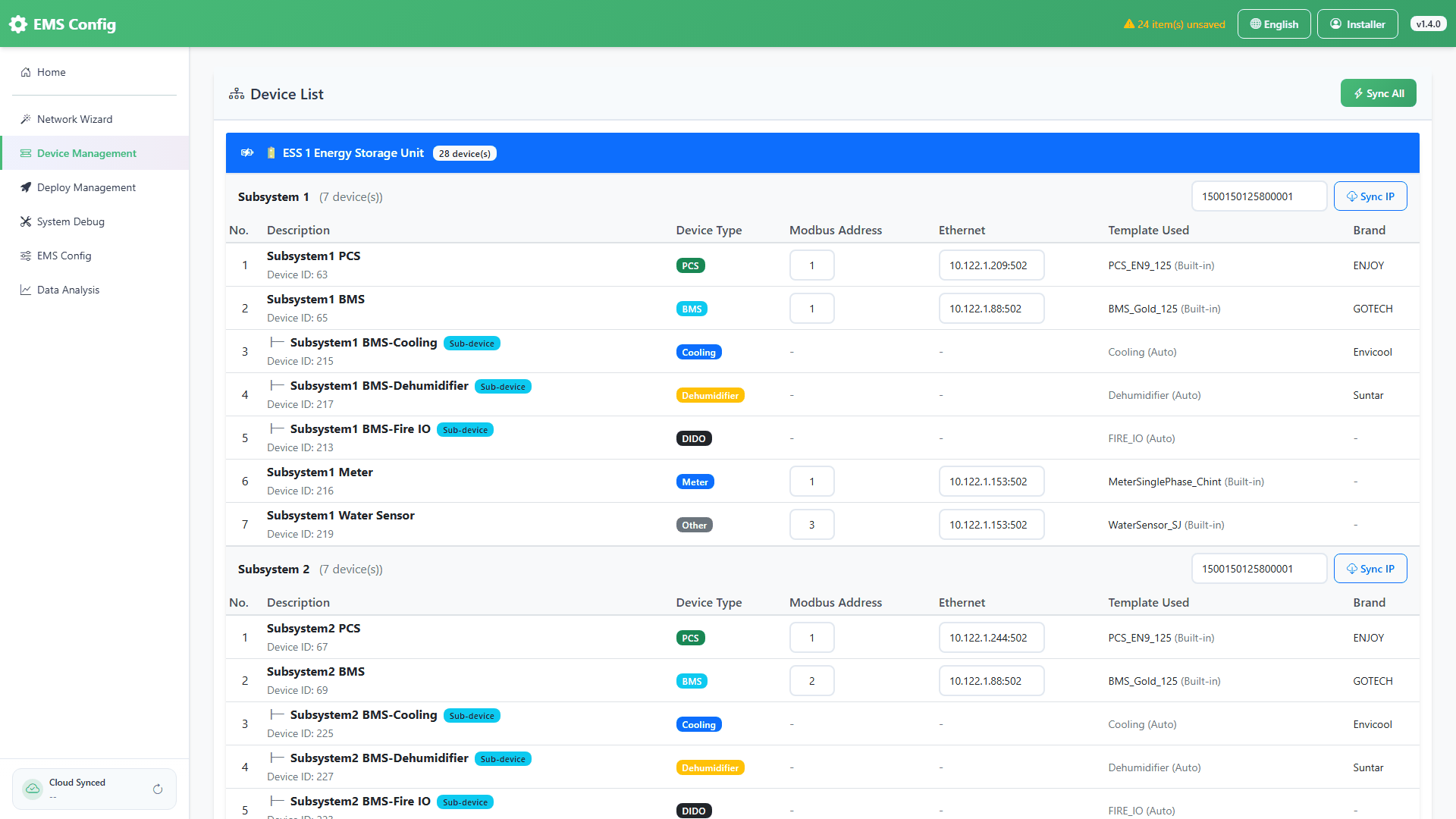

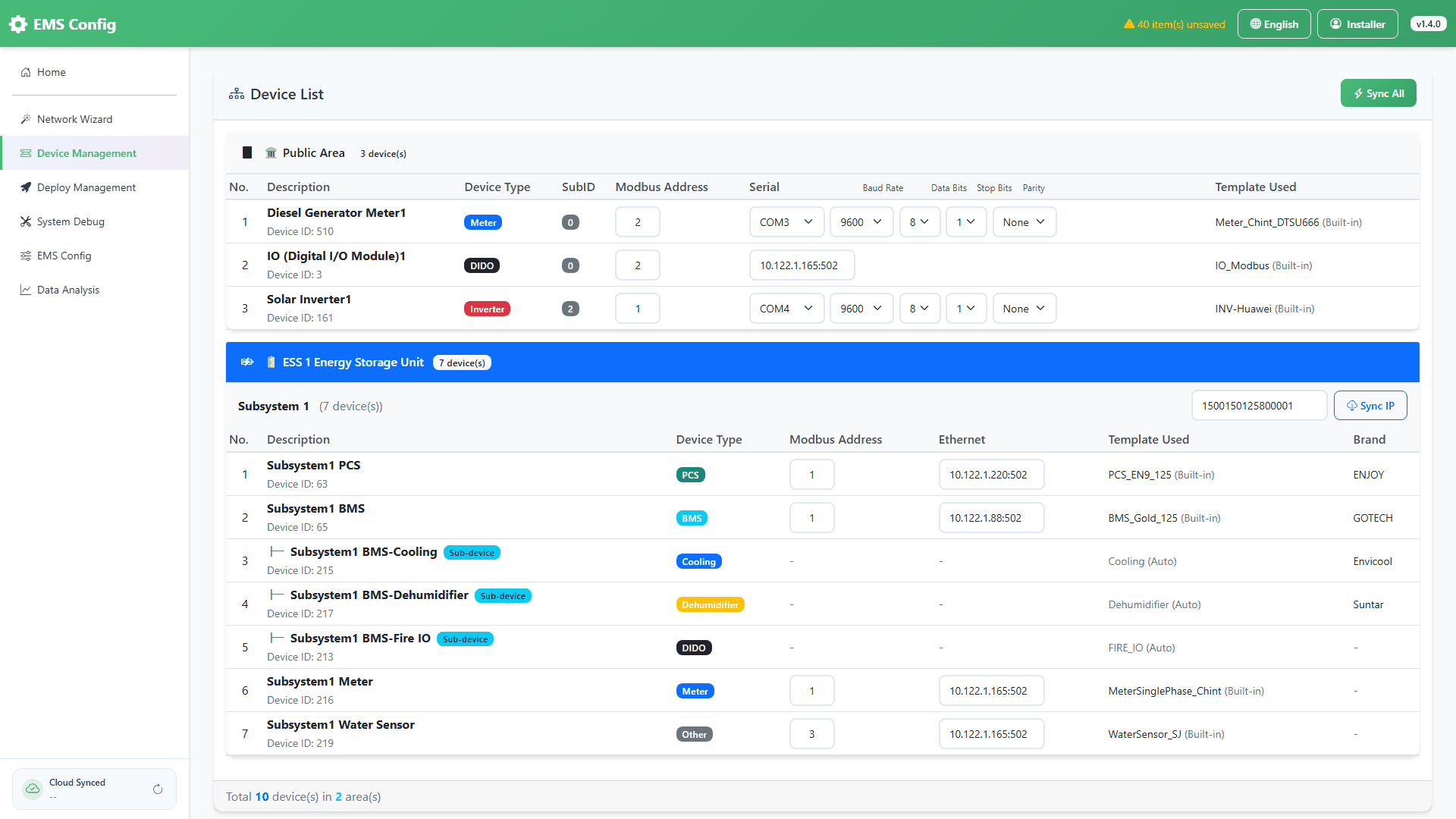

设备管理
串口设备，根据实际设备接入位置、通信参数填写
从主柜到从柜，按照物理位置依次填入SN，并点击同步

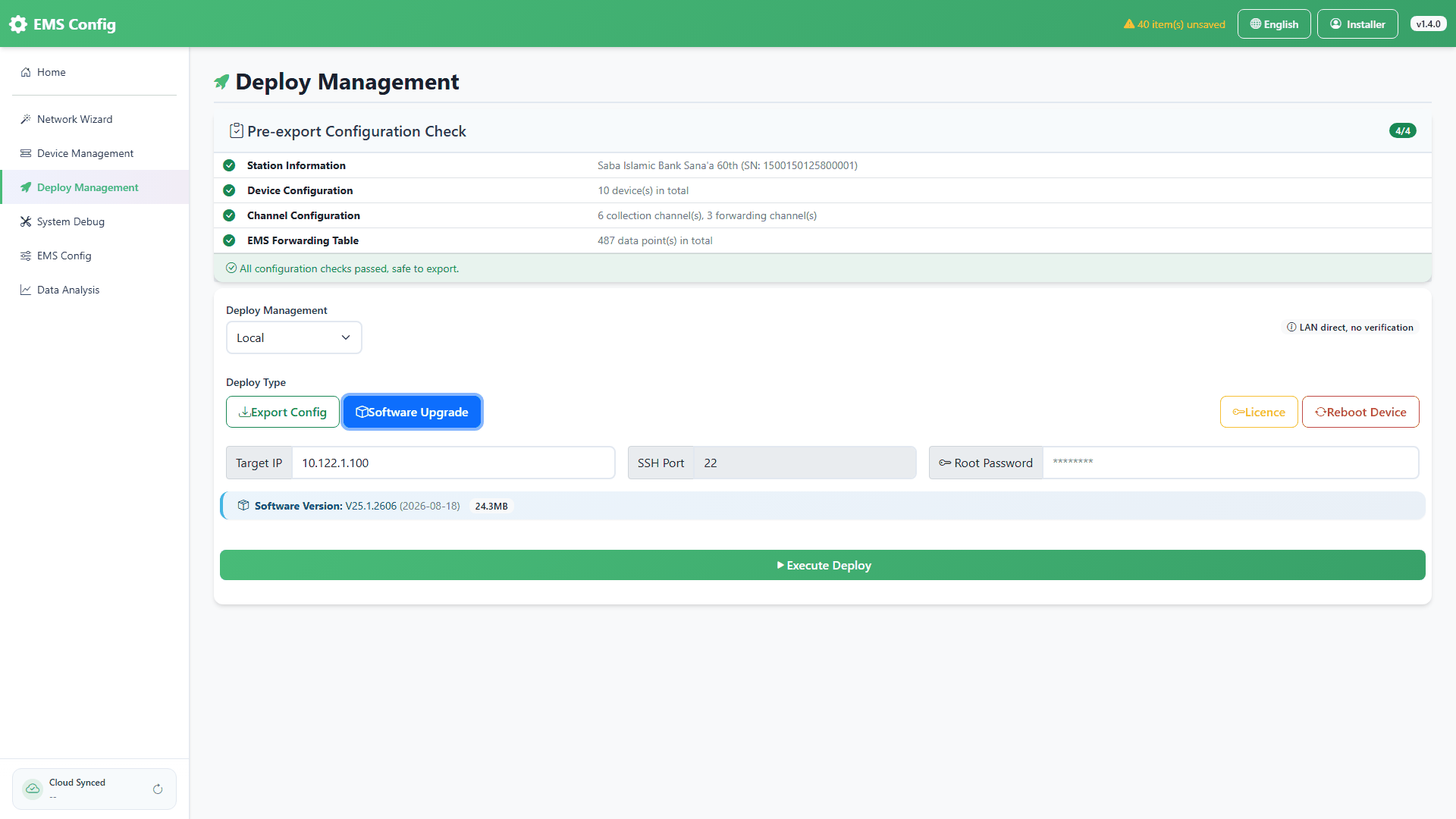

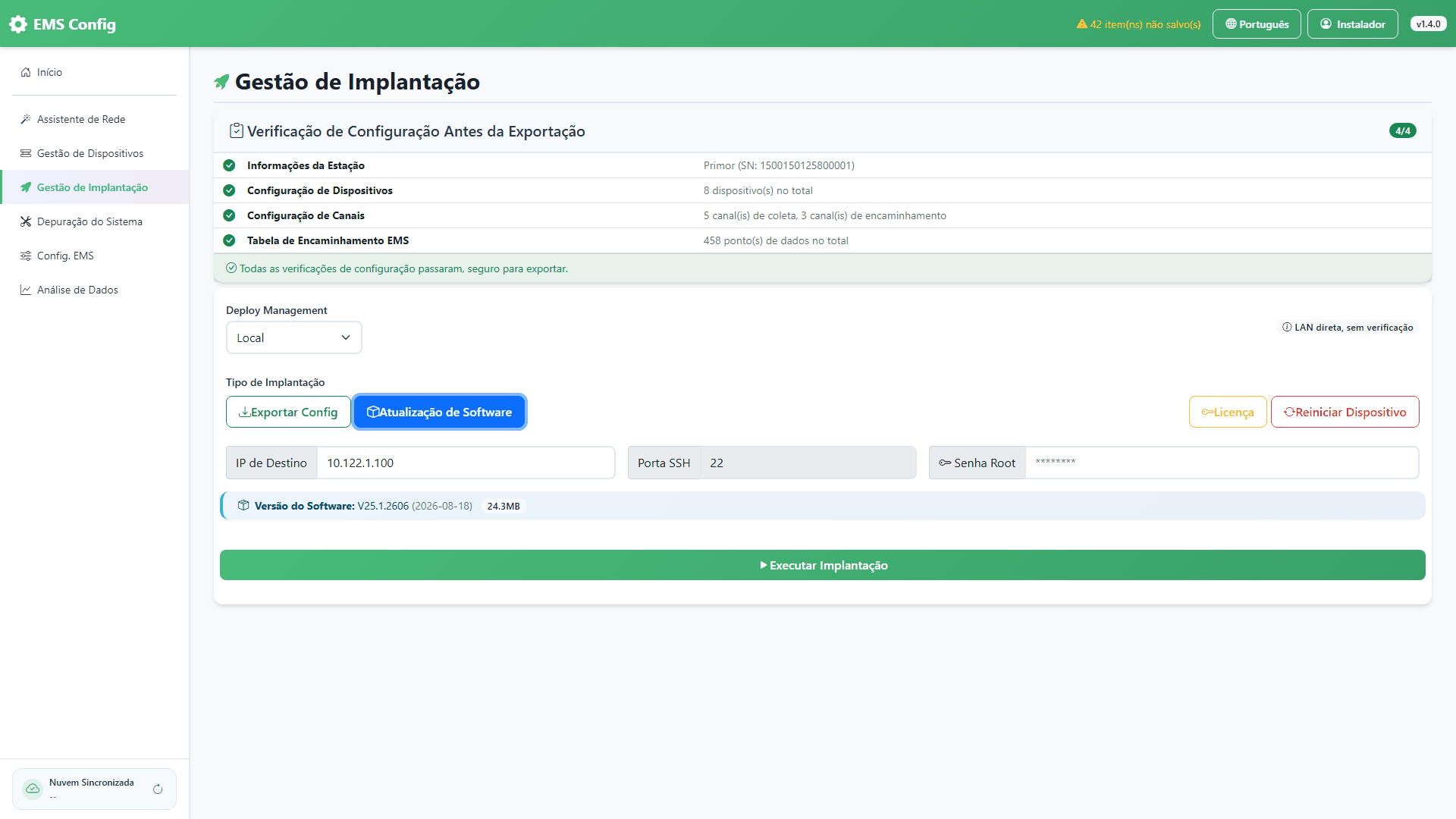

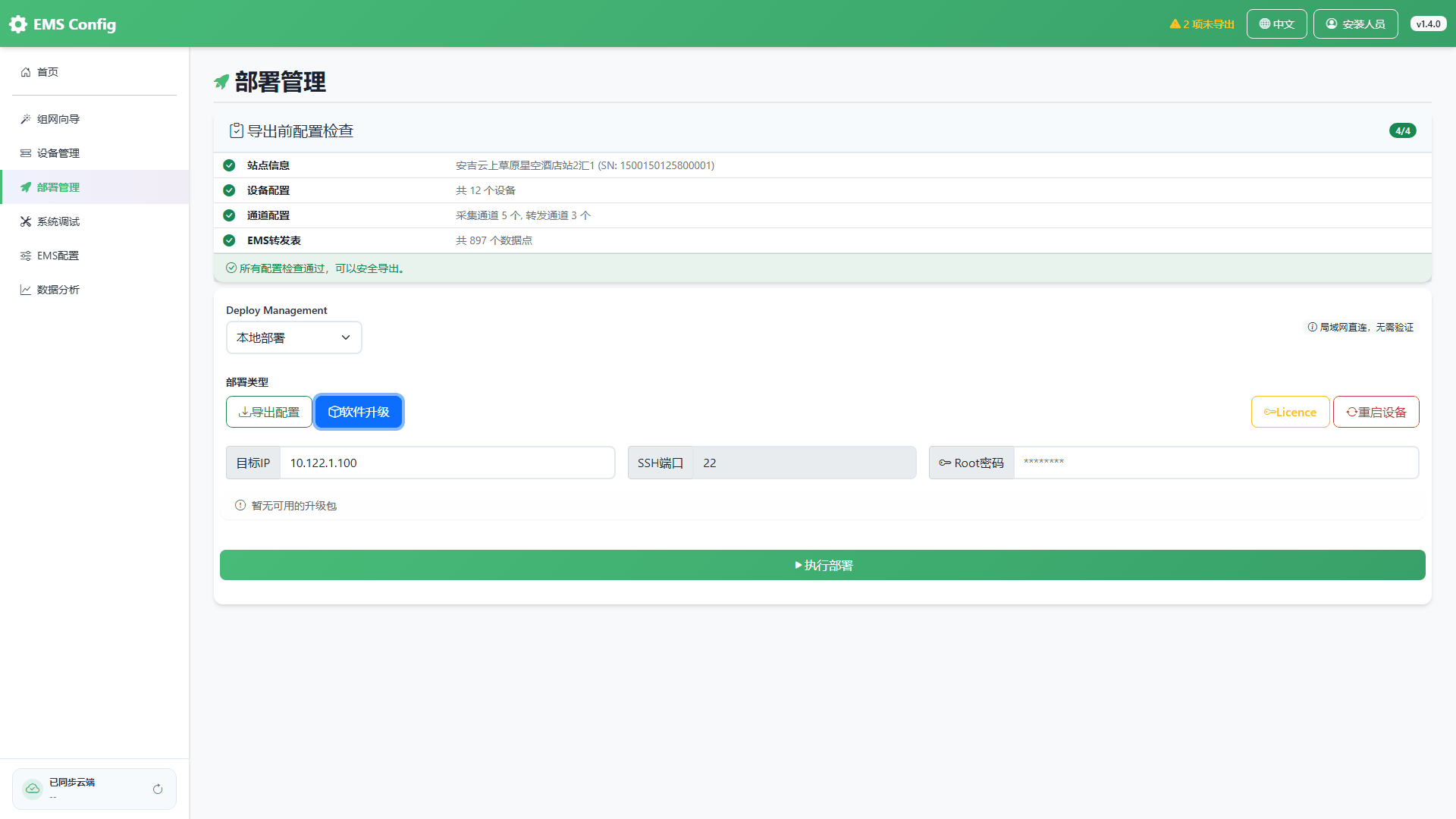

部署 · 软件升级
新项目第一次部署时需先执行软件升级
后续仅更新配置时可跳过此步

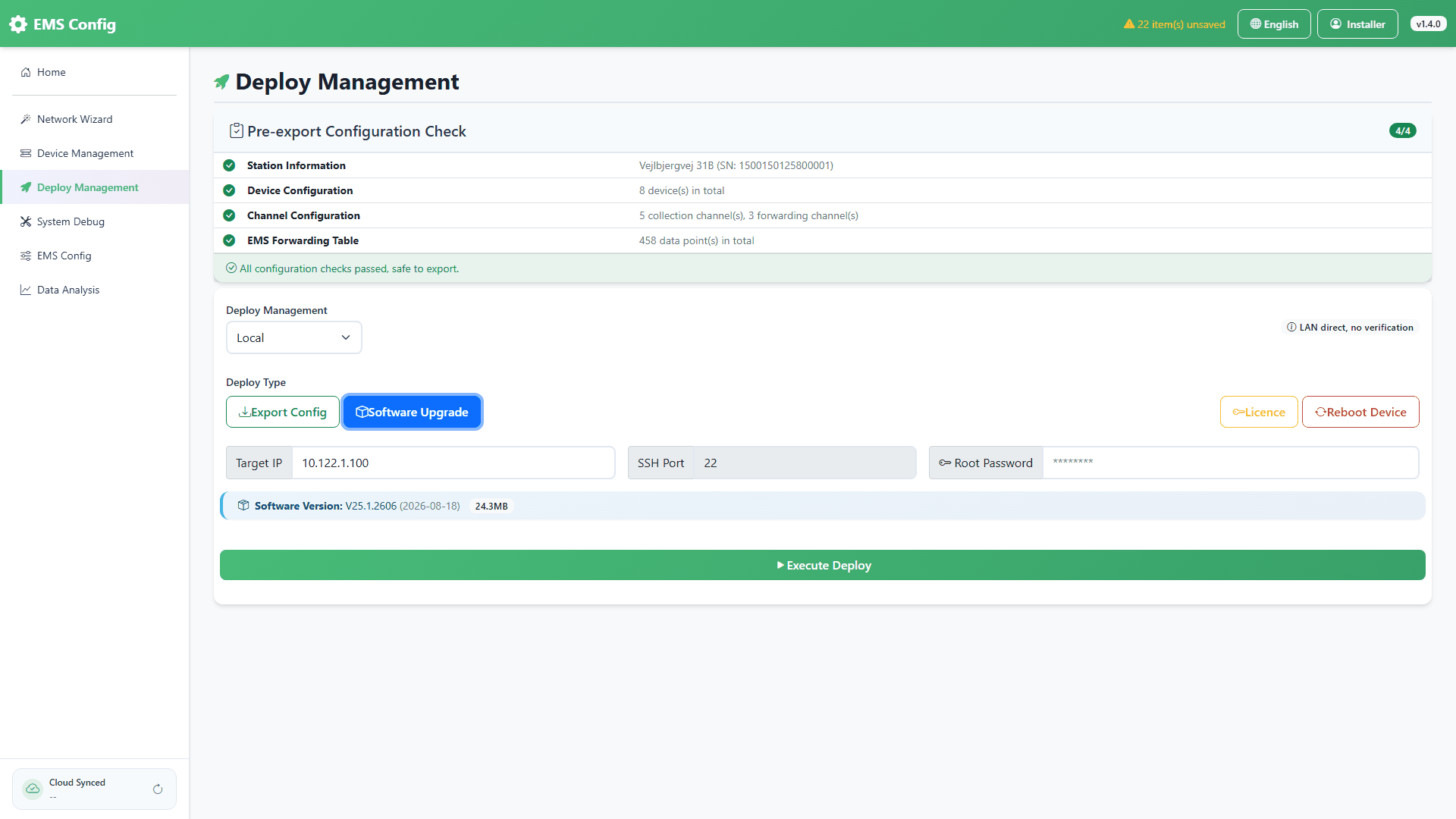

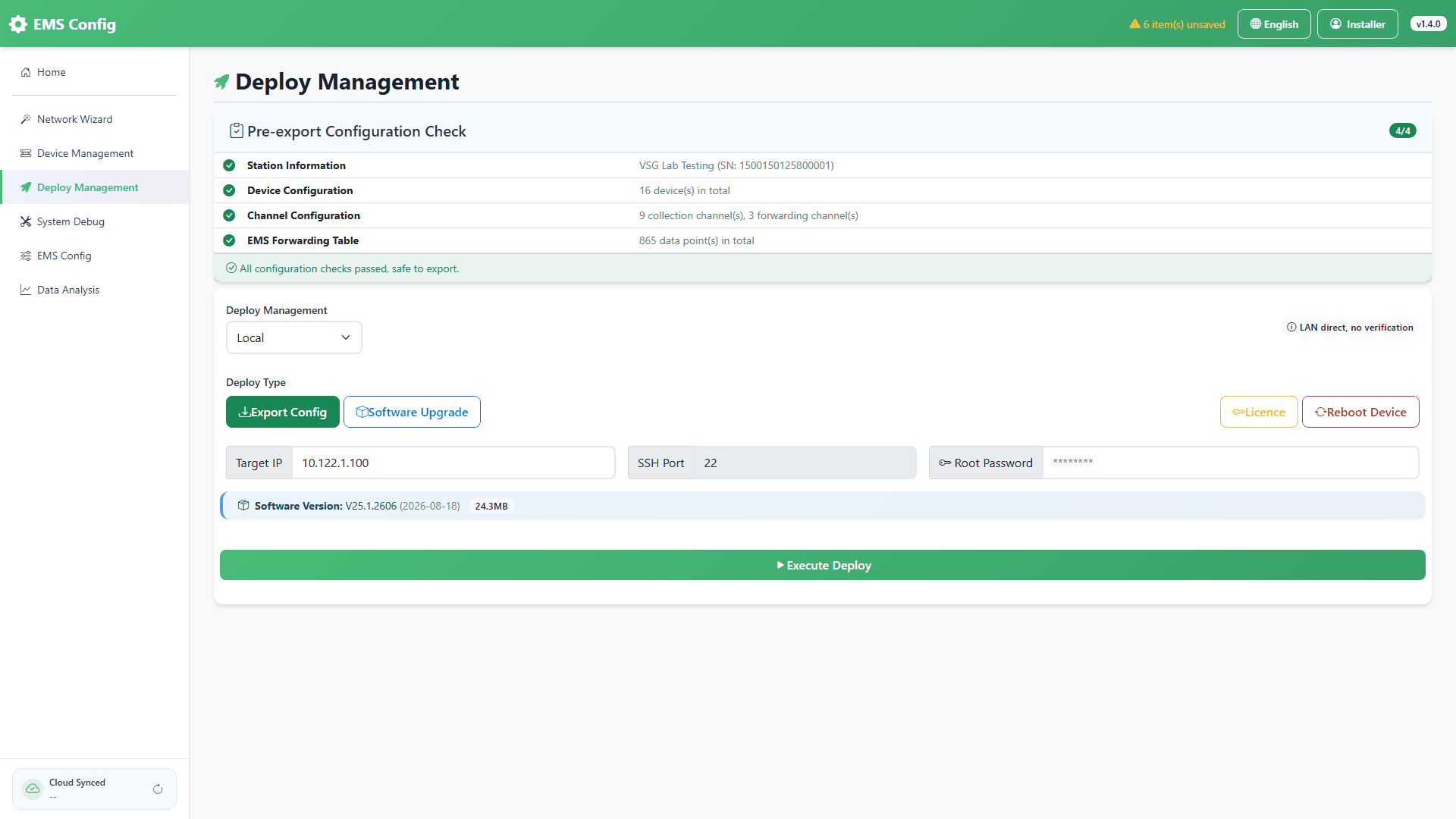

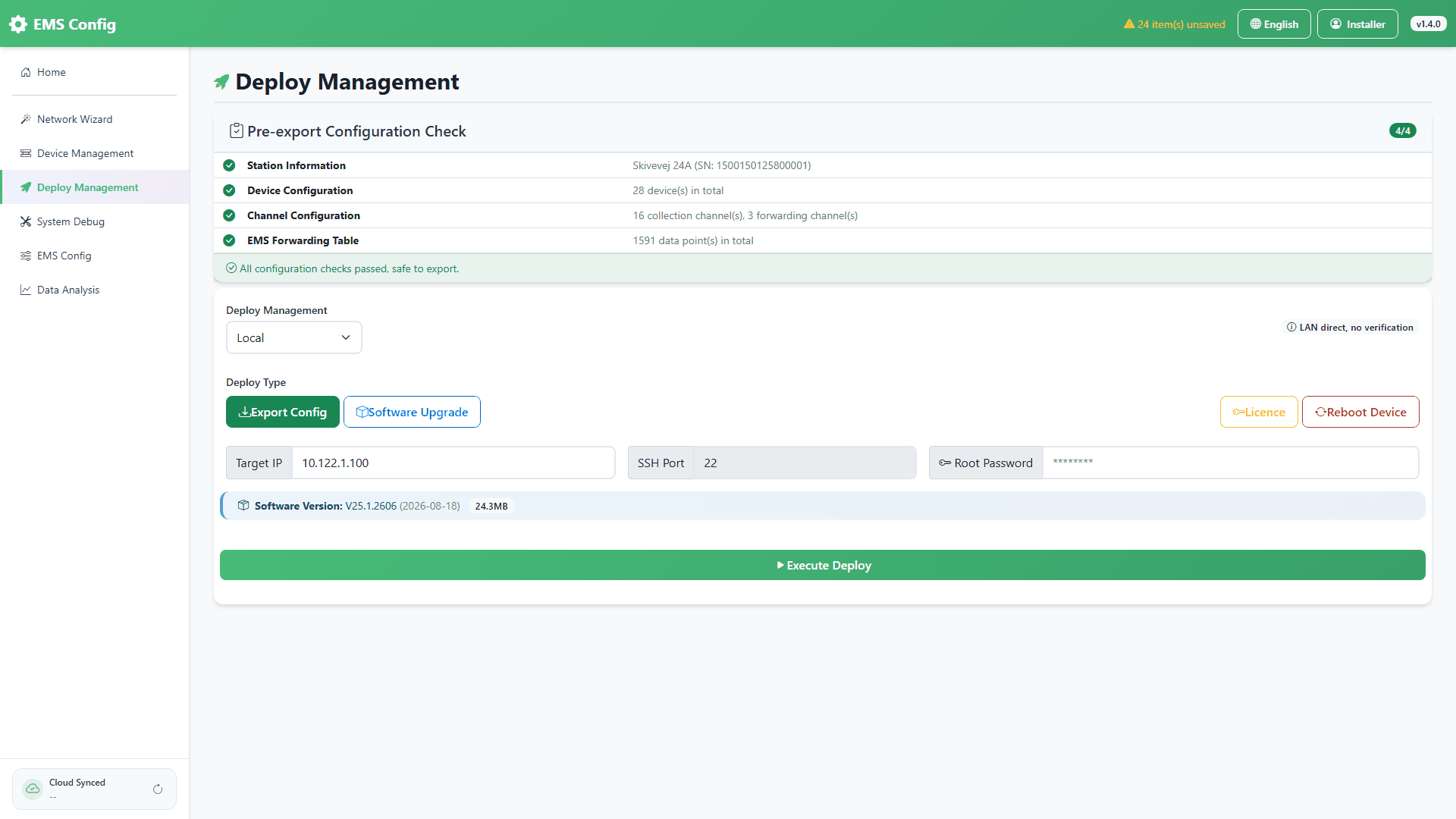

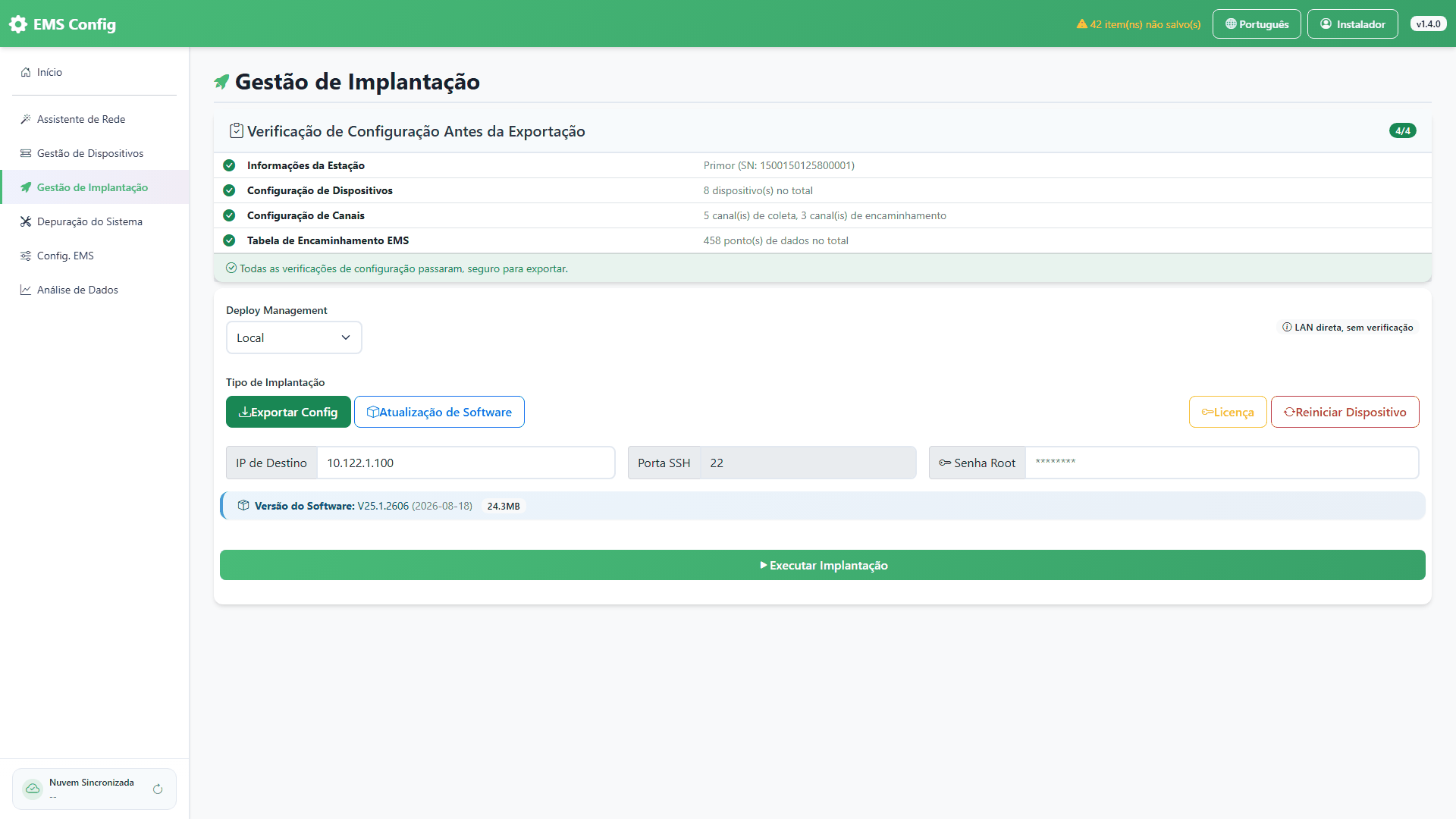

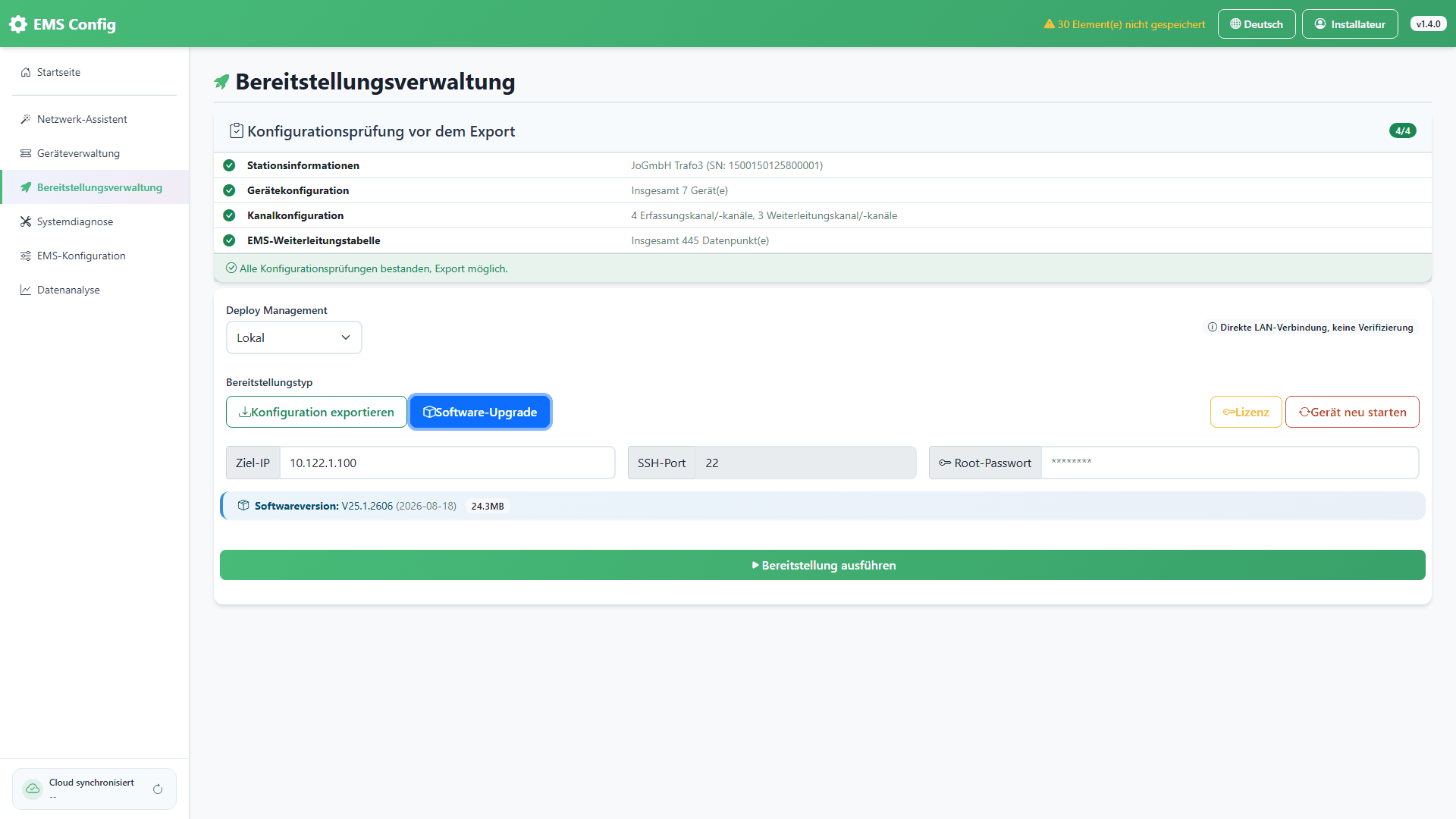

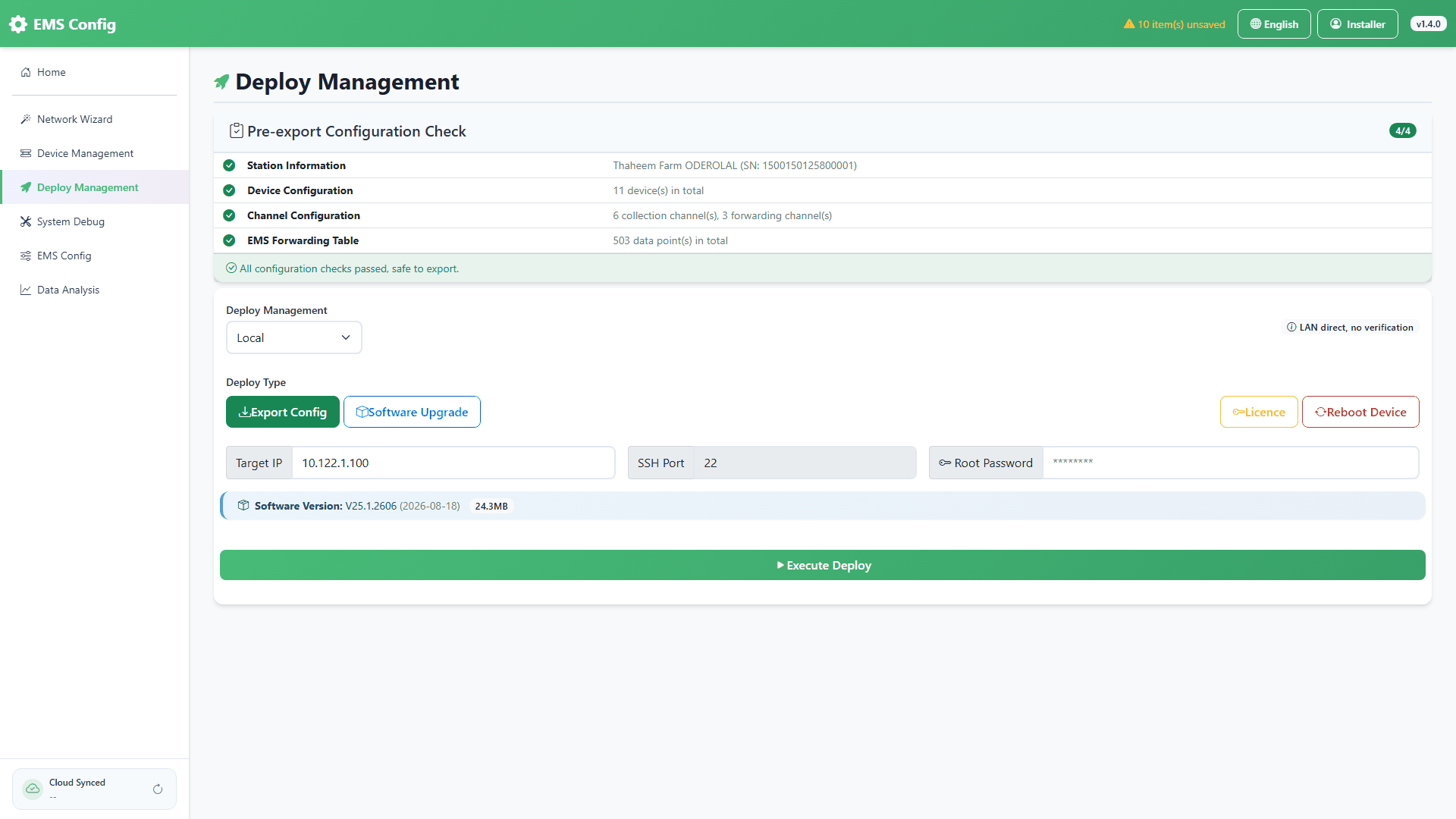

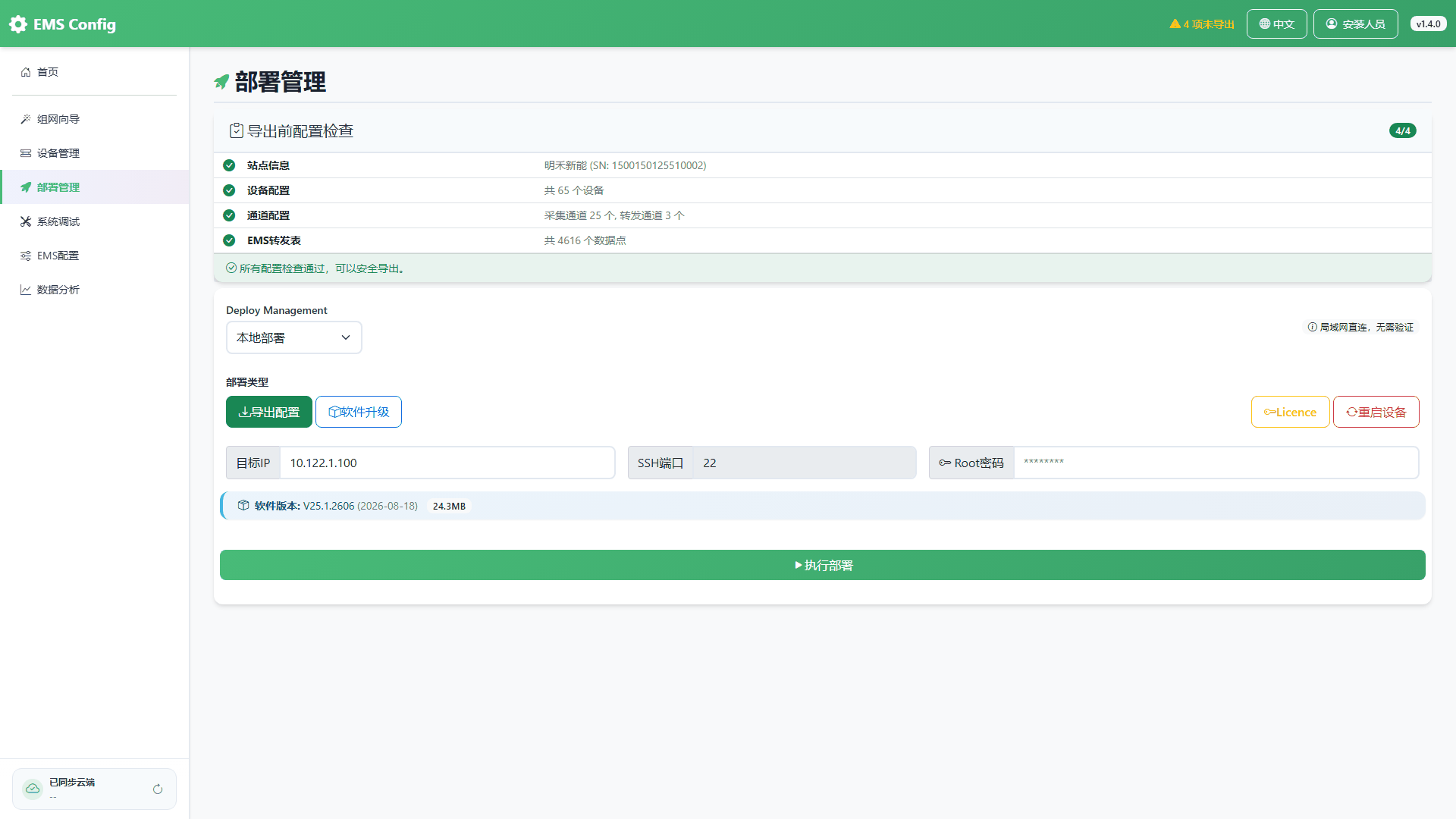

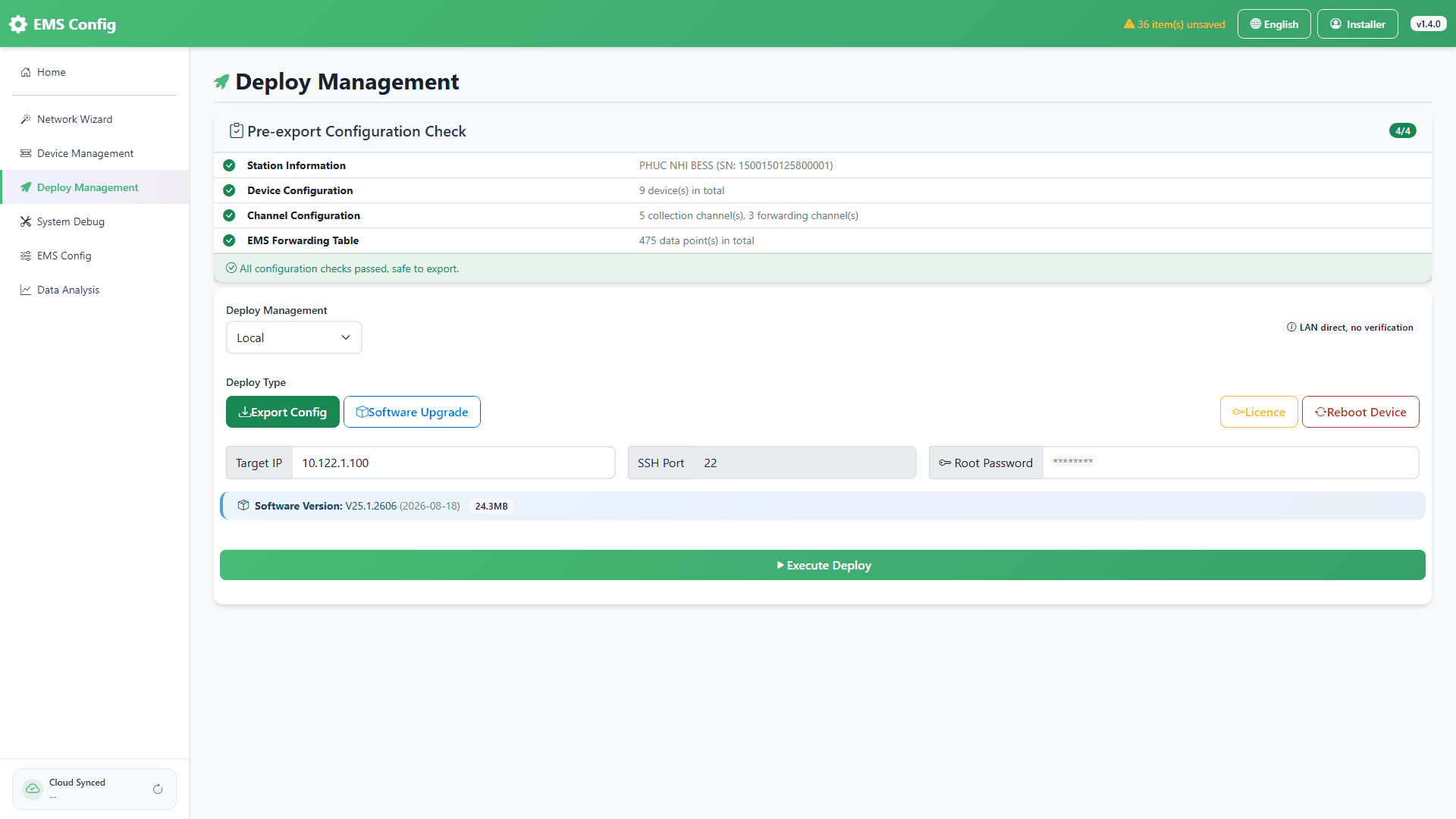

导出部署

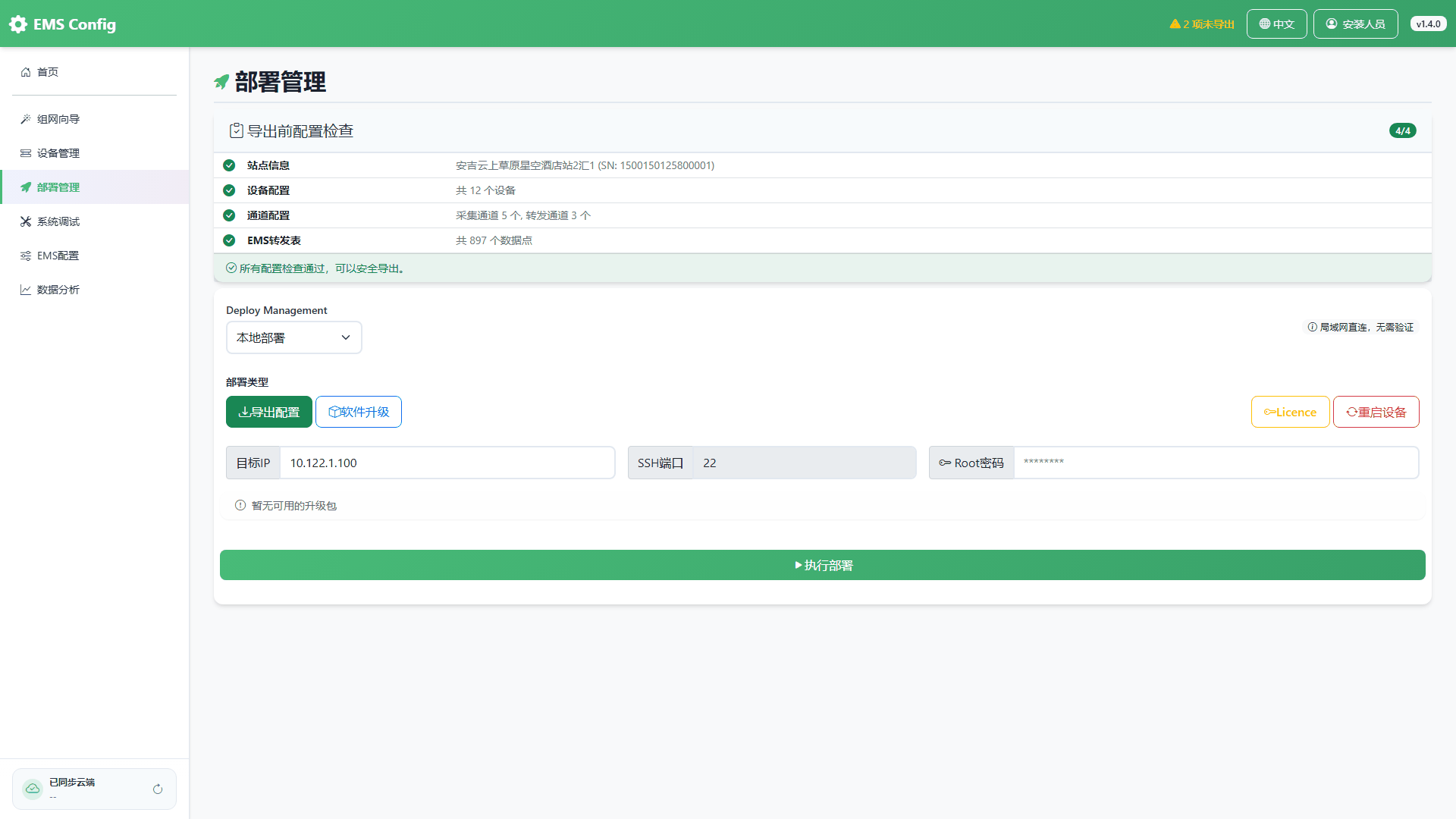

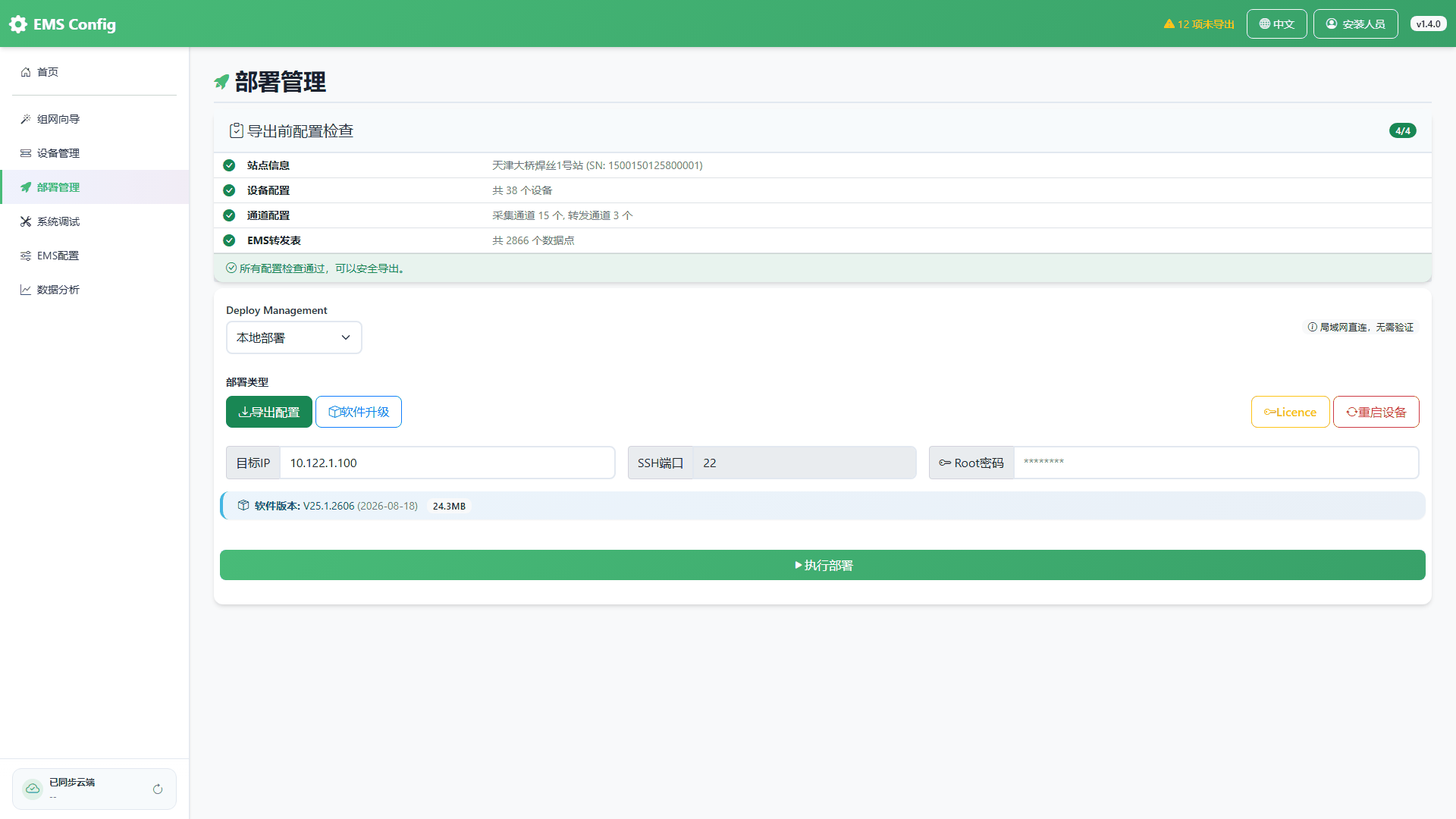

导出配置并通过 SSH 部署到网关设备
部署前自动执行配置完整性检查
IEC Vejlbjergvej 31B
步骤 1 · 站点信息
填写项目名称、SN、产品型号、时区等基本信息
产品型号决定各子系统的默认设备选型，本项目采用国标工商业柜
SN是代表项目的唯一标识，使用主柜的SN
步骤 2 · ESS 组网配置
配置储能单元（ESS）数量及各子系统的可选设备
子系统设备按产品型号自动带出，可手动调整
后续步骤的设备清单由本步拓扑决定
步骤 3 · 公共区域配置
配置并网电表、IO 模块等公共区域设备
公共区域设备不属于任何 ESS 子系统
配置了 IO 模块时可进一步设置 DI/DO 信号
步骤 4 · 预览与创建设备
确认设备清单，设备模板可在此页最后调整
设备管理
串口设备，根据实际设备接入位置、通信参数填写
从主柜到从柜，按照物理位置依次填入SN，并点击同步
部署 · 软件升级
新项目第一次部署时需先执行软件升级
后续仅更新配置时可跳过此步
导出部署
导出配置并通过 SSH 部署到网关设备
部署前自动执行配置完整性检查
IEC Skivevej 24A
步骤 1 · 站点信息
填写项目名称、SN、产品型号、时区等基本信息
产品型号决定各子系统的默认设备选型，本项目采用国标工商业柜
SN是代表项目的唯一标识，使用主柜的SN
步骤 2 · ESS 组网配置
配置储能单元（ESS）数量及各子系统的可选设备
子系统设备按产品型号自动带出，可手动调整
后续步骤的设备清单由本步拓扑决定
步骤 3 · 公共区域配置
配置并网电表、IO 模块等公共区域设备
公共区域设备不属于任何 ESS 子系统
配置了 IO 模块时可进一步设置 DI/DO 信号
步骤 4 · 预览与创建设备
确认设备清单，设备模板可在此页最后调整
设备管理
串口设备，根据实际设备接入位置、通信参数填写
从主柜到从柜，按照物理位置依次填入SN，并点击同步
部署 · 软件升级
新项目第一次部署时需先执行软件升级
后续仅更新配置时可跳过此步
导出部署
导出配置并通过 SSH 部署到网关设备
部署前自动执行配置完整性检查
IEC Tistrup kirkevej 1
步骤 1 · 站点信息
填写项目名称、SN、产品型号、时区等基本信息
产品型号决定各子系统的默认设备选型，本项目采用国标工商业柜
SN是代表项目的唯一标识，使用主柜的SN
步骤 2 · ESS 组网配置
配置储能单元（ESS）数量及各子系统的可选设备
子系统设备按产品型号自动带出，可手动调整
后续步骤的设备清单由本步拓扑决定
步骤 3 · 公共区域配置
配置并网电表、IO 模块等公共区域设备
公共区域设备不属于任何 ESS 子系统
配置了 IO 模块时可进一步设置 DI/DO 信号

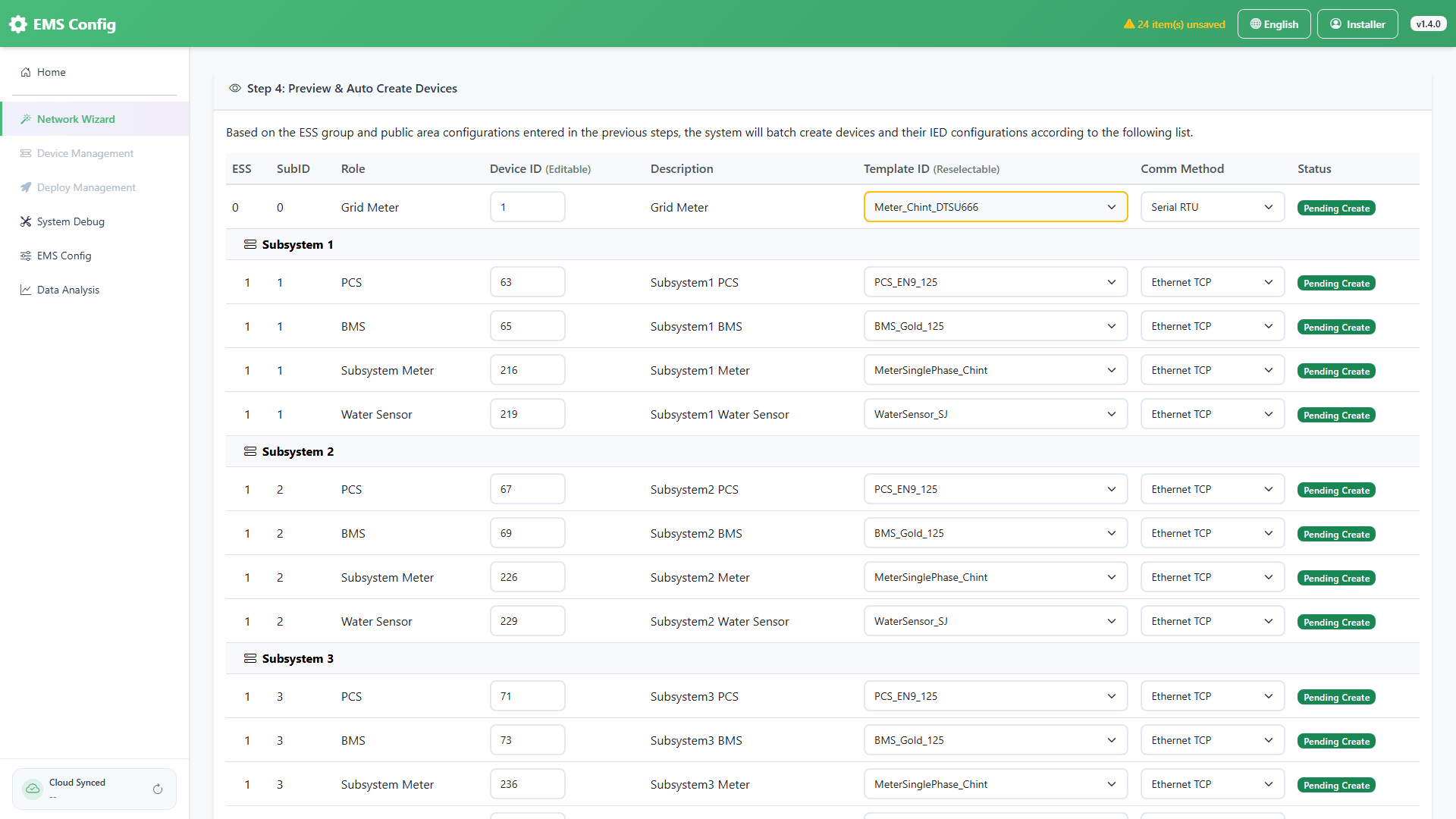

步骤 4 · 预览与创建设备
确认设备清单，设备模板可在此页最后调整
设备管理
串口设备，根据实际设备接入位置、通信参数填写
从主柜到从柜，按照物理位置依次填入SN，并点击同步
部署 · 软件升级
新项目第一次部署时需先执行软件升级
后续仅更新配置时可跳过此步
导出部署
导出配置并通过 SSH 部署到网关设备
部署前自动执行配置完整性检查
IEC Havbakkervej 2a
步骤 1 · 站点信息
填写项目名称、SN、产品型号、时区等基本信息
产品型号决定各子系统的默认设备选型，本项目采用国标工商业柜
SN是代表项目的唯一标识，使用主柜的SN
步骤 2 · ESS 组网配置
配置储能单元（ESS）数量及各子系统的可选设备
子系统设备按产品型号自动带出，可手动调整
后续步骤的设备清单由本步拓扑决定
步骤 3 · 公共区域配置
配置并网电表、IO 模块等公共区域设备
公共区域设备不属于任何 ESS 子系统
配置了 IO 模块时可进一步设置 DI/DO 信号
步骤 4 · 预览与创建设备
确认设备清单，设备模板可在此页最后调整
设备管理
串口设备，根据实际设备接入位置、通信参数填写
从主柜到从柜，按照物理位置依次填入SN，并点击同步
部署 · 软件升级
新项目第一次部署时需先执行软件升级
后续仅更新配置时可跳过此步
导出部署
导出配置并通过 SSH 部署到网关设备
部署前自动执行配置完整性检查
GB 明禾新能
步骤 1 · 站点信息
填写项目名称、SN、产品型号、时区等基本信息
产品型号决定各子系统的默认设备选型，本项目采用国标工商业柜
SN是代表项目的唯一标识，使用主柜的SN

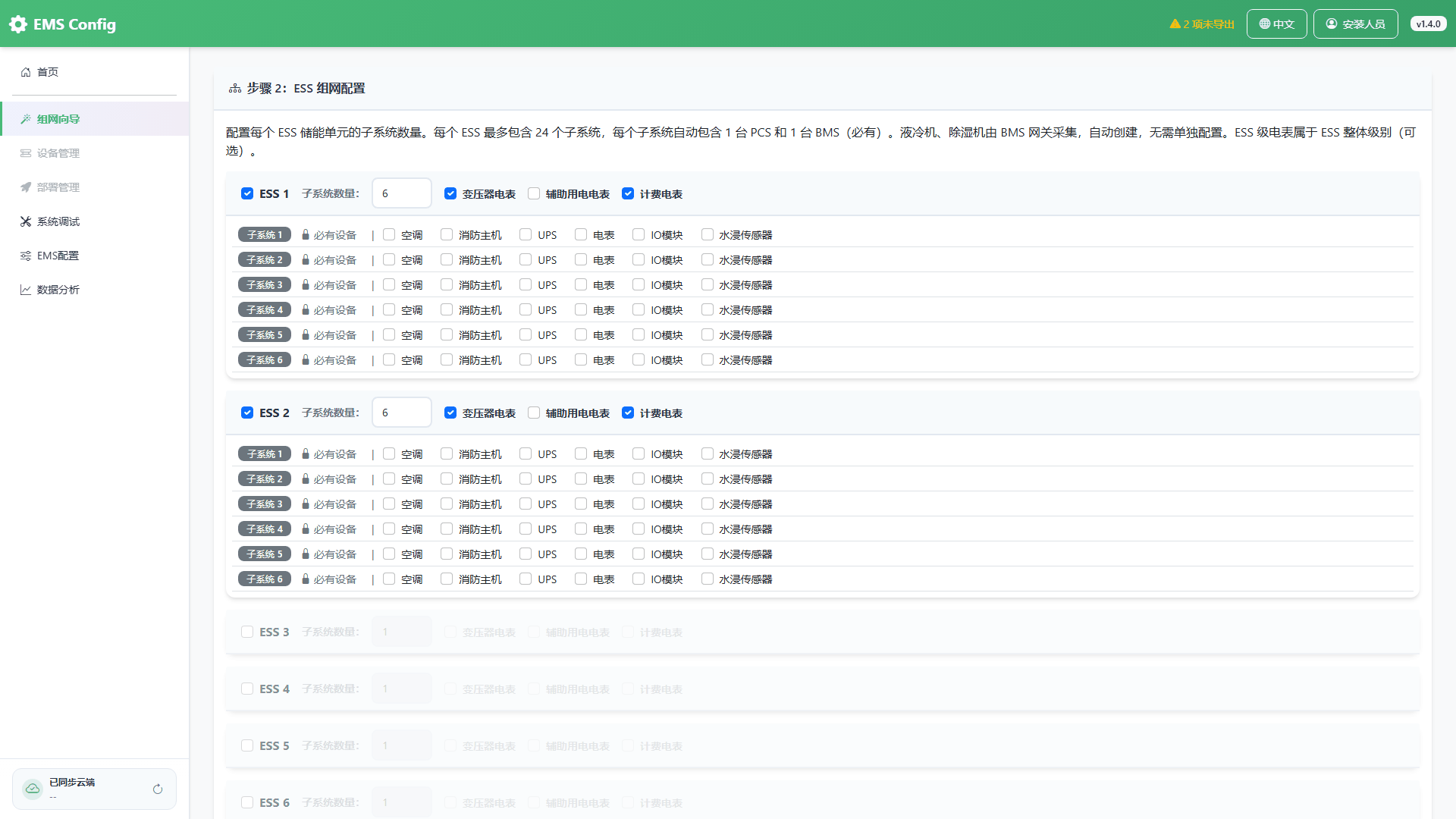

步骤 2 · ESS 组网配置
配置储能单元（ESS）数量及各子系统的可选设备
子系统设备按产品型号自动带出，可手动调整
本项目两套储能单元各自经变压器并网，变压器需要防过载保护，每套储能单元单独安装计量电表

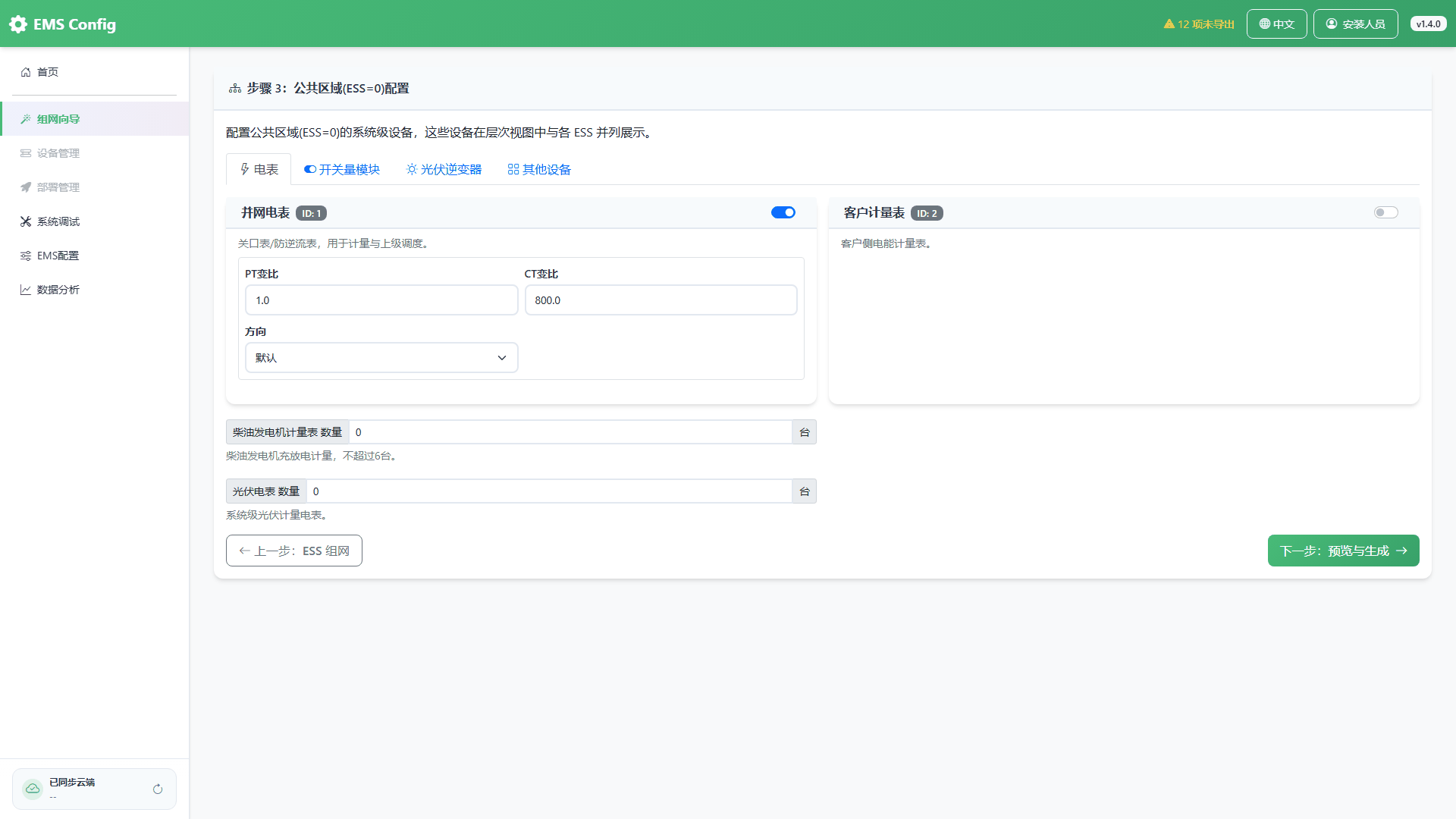

步骤 3 · 公共区域配置
并网点安装了并网电表，用来做防逆流保护

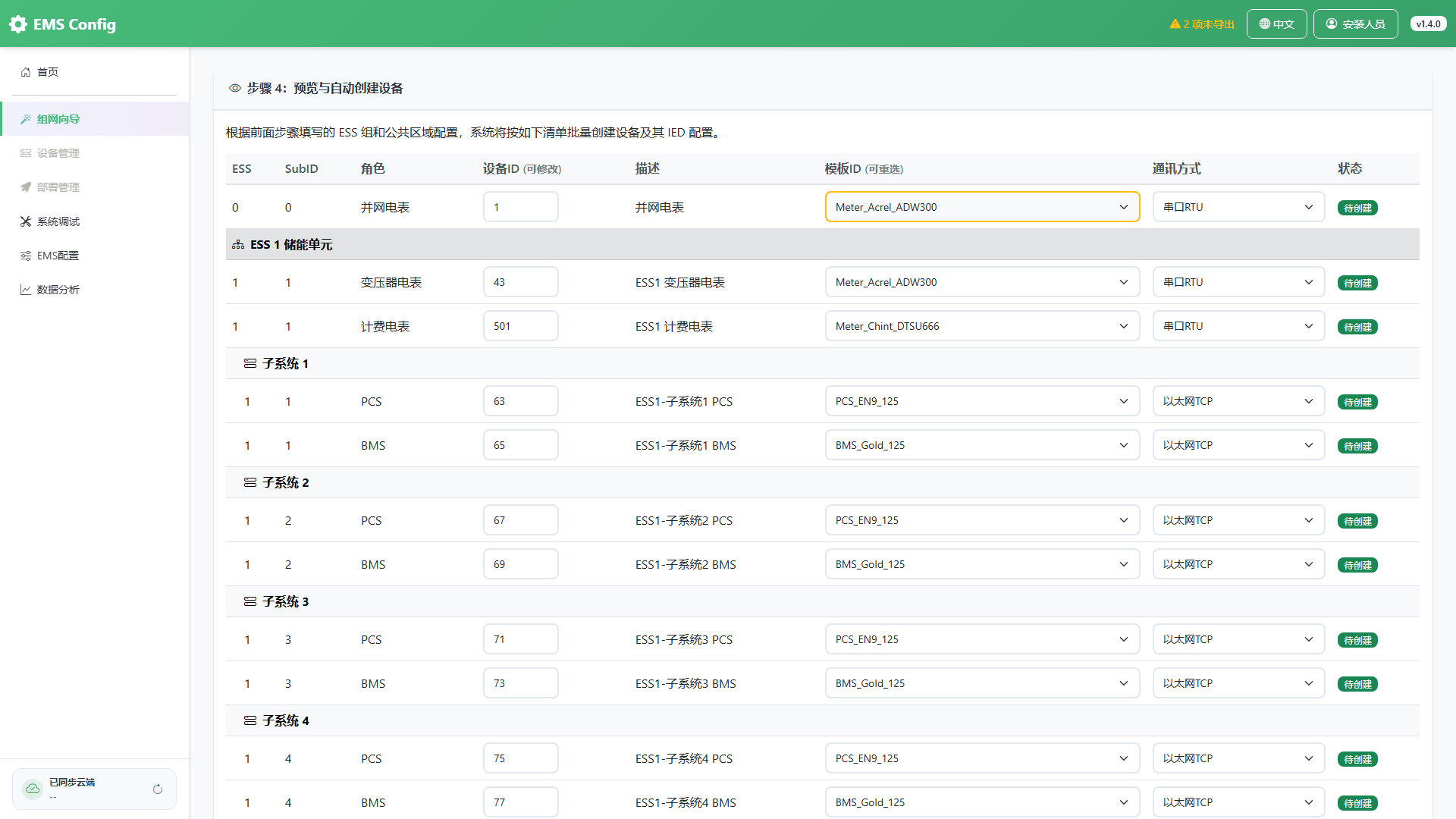

步骤 4 · 预览与创建设备
确认设备清单，设备模板可在此页最后调整

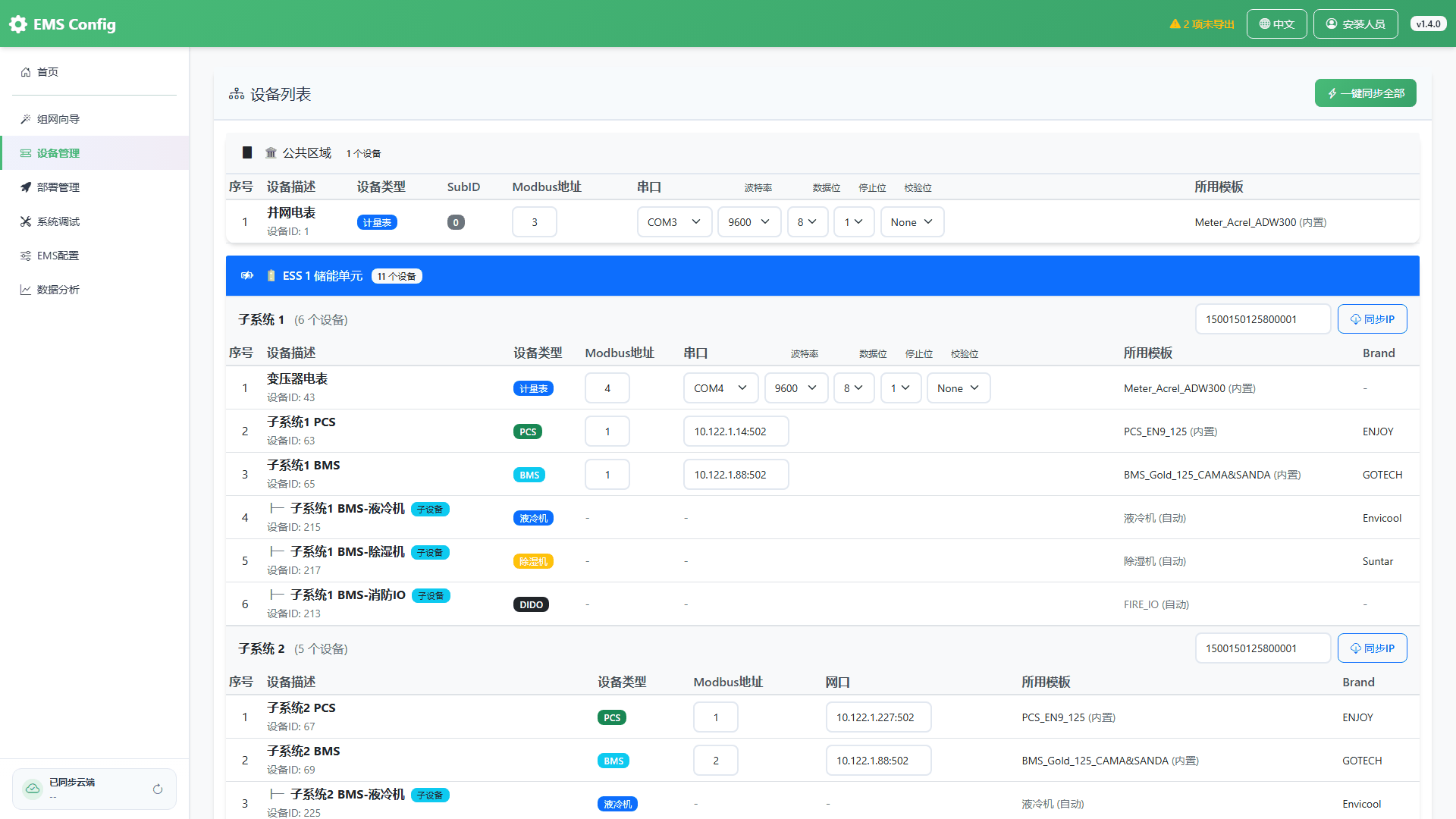

设备管理
串口设备，根据实际设备接入位置、通信参数填写
从主柜到从柜，按照物理位置依次填入SN，并点击同步

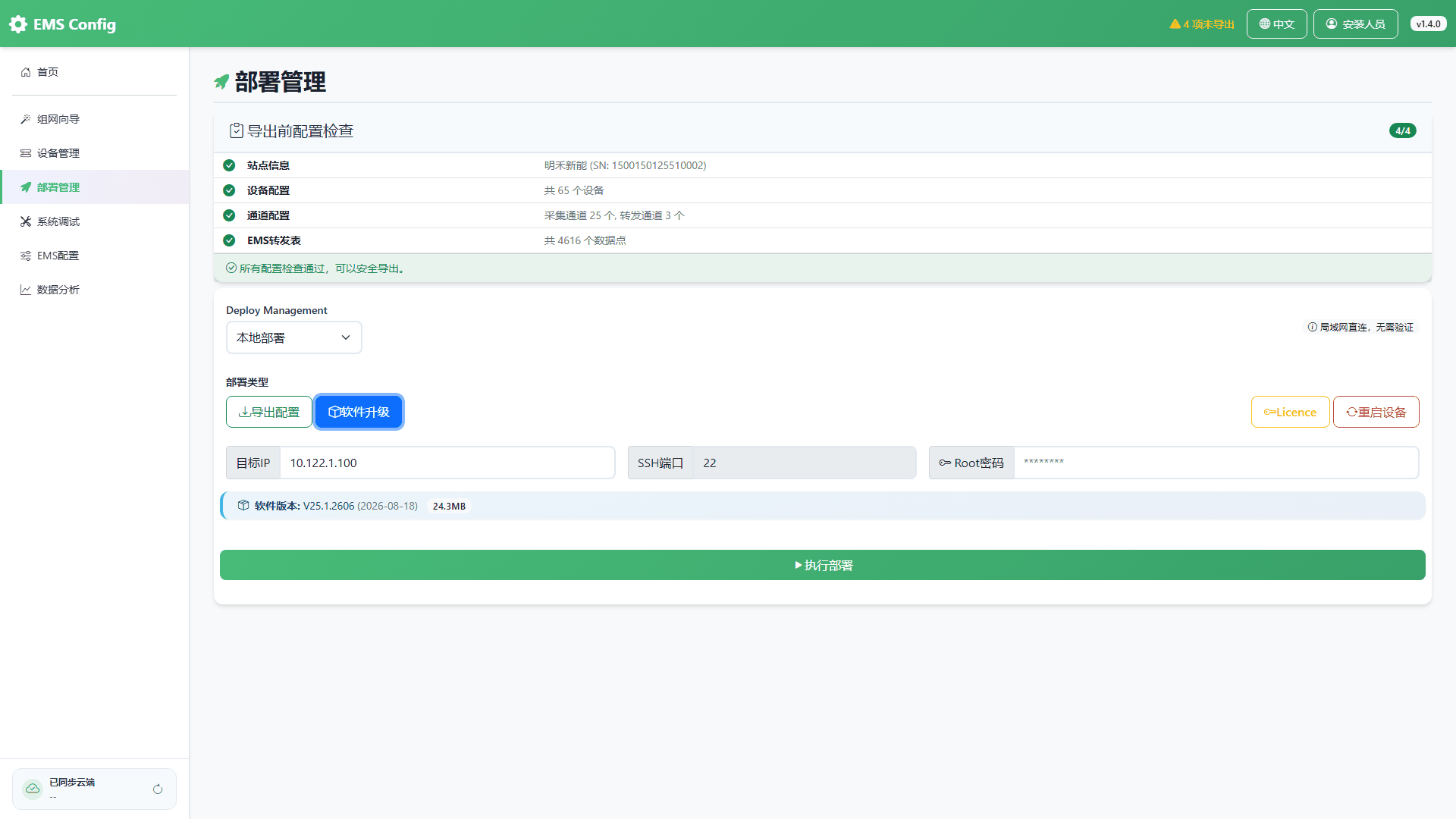

部署 · 软件升级
新项目第一次部署时需先执行软件升级
后续仅更新配置时可跳过此步
导出部署
导出配置并通过 SSH 部署到网关设备
部署前自动执行配置完整性检查
GB 天津大桥焊丝1号站
步骤 1 · 站点信息
填写项目名称、SN、产品型号、时区等基本信息
产品型号决定各子系统的默认设备选型，本项目采用国标工商业柜
SN是代表项目的唯一标识，使用主柜的SN
步骤 2 · ESS 组网配置
配置储能单元（ESS）数量及各子系统的可选设备
子系统设备按产品型号自动带出，可手动调整
本项目两套储能单元各自经变压器并网，变压器需要防过载保护，每套储能单元未安装计量电表
步骤 3 · 公共区域配置
本项目未配置并网电表，但是有防逆流保护需求，需要启用并网电表

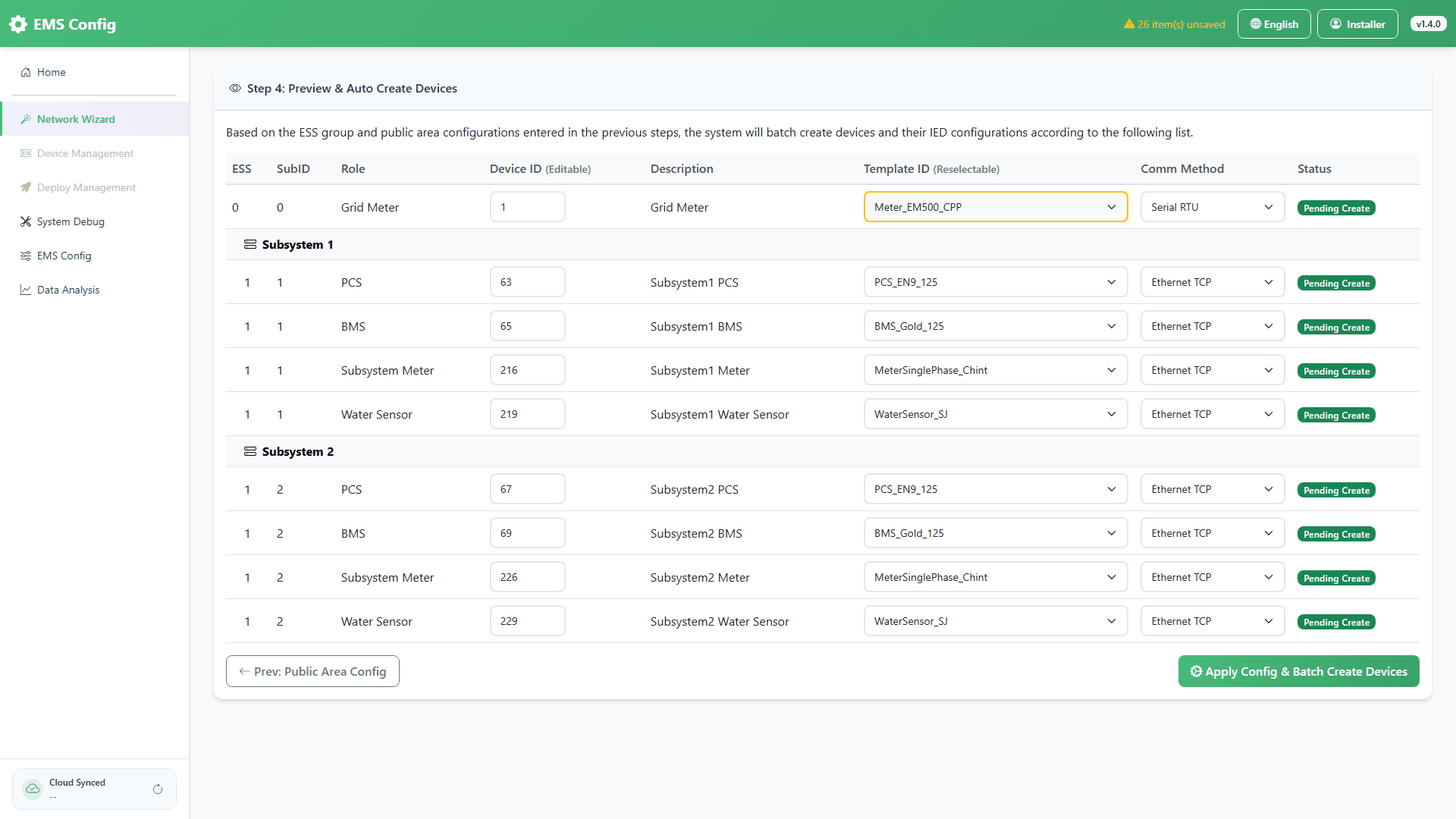

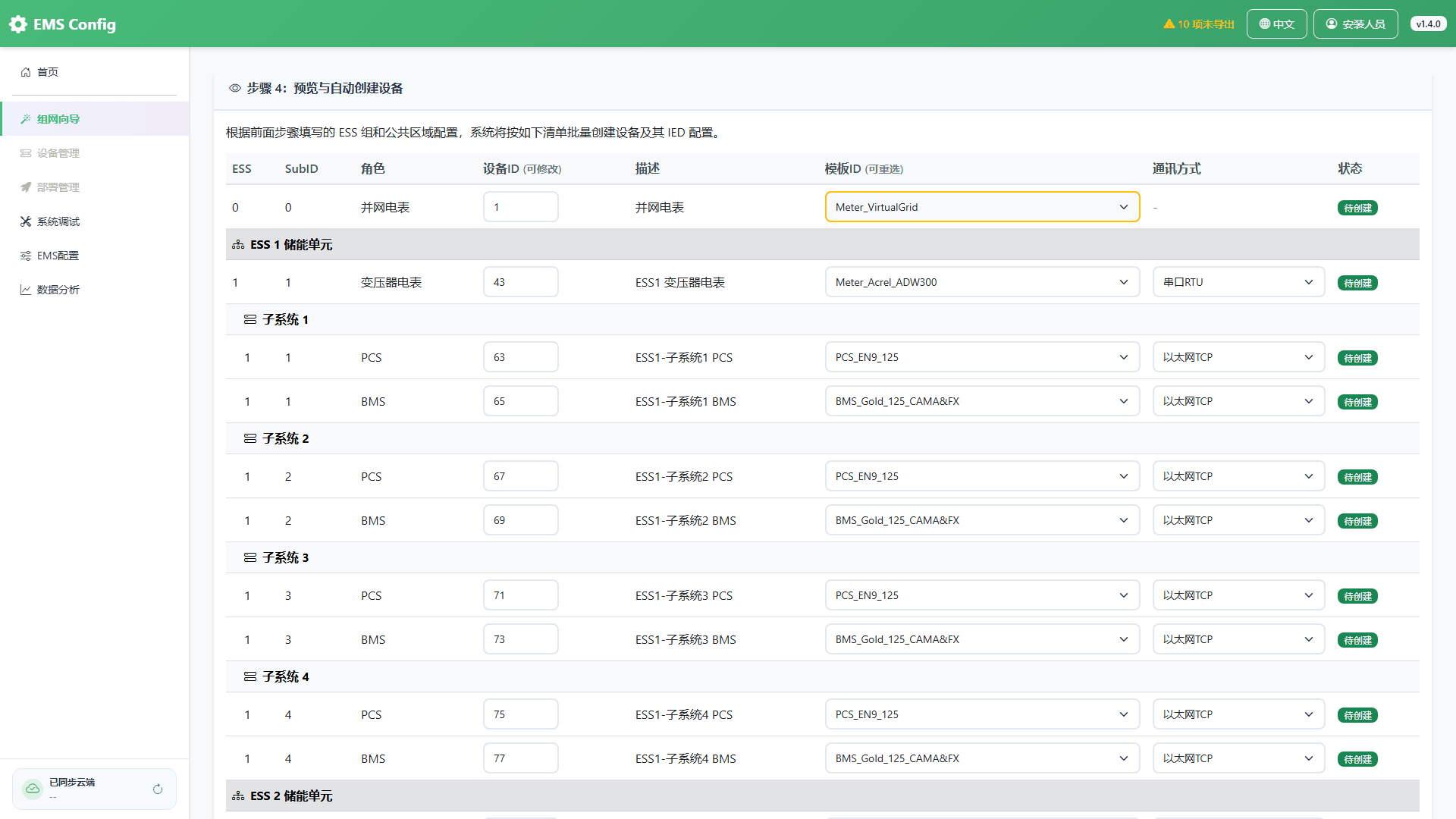

步骤 4 · 预览与创建设备
确认设备清单，设备模板可在此页最后调整

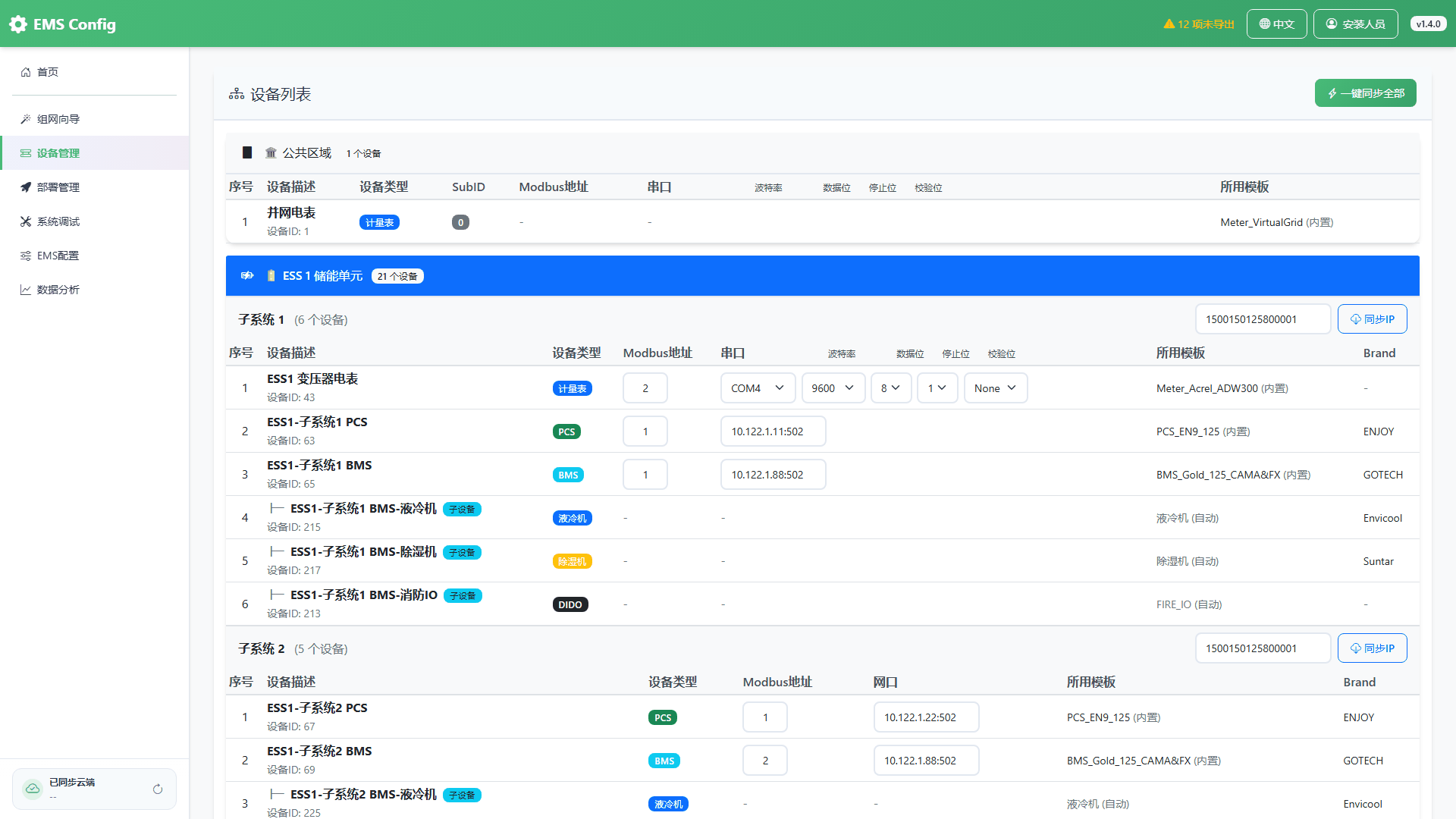

并网电表实际并不存在，选择Meter_VitualGrid，EMS根据防过载电表计算并网点功率
设备管理
串口设备，根据实际设备接入位置、通信参数填写
从主柜到从柜，按照物理位置依次填入SN，并点击同步
部署 · 软件升级
新项目第一次部署时需先执行软件升级
后续仅更新配置时可跳过此步
导出部署
导出配置并通过 SSH 部署到网关设备
部署前自动执行配置完整性检查
GB 天津大桥焊丝3号站
步骤 1 · 站点信息
填写项目名称、SN、产品型号、时区等基本信息
产品型号决定各子系统的默认设备选型，本项目采用国标工商业柜
SN是代表项目的唯一标识，使用主柜的SN

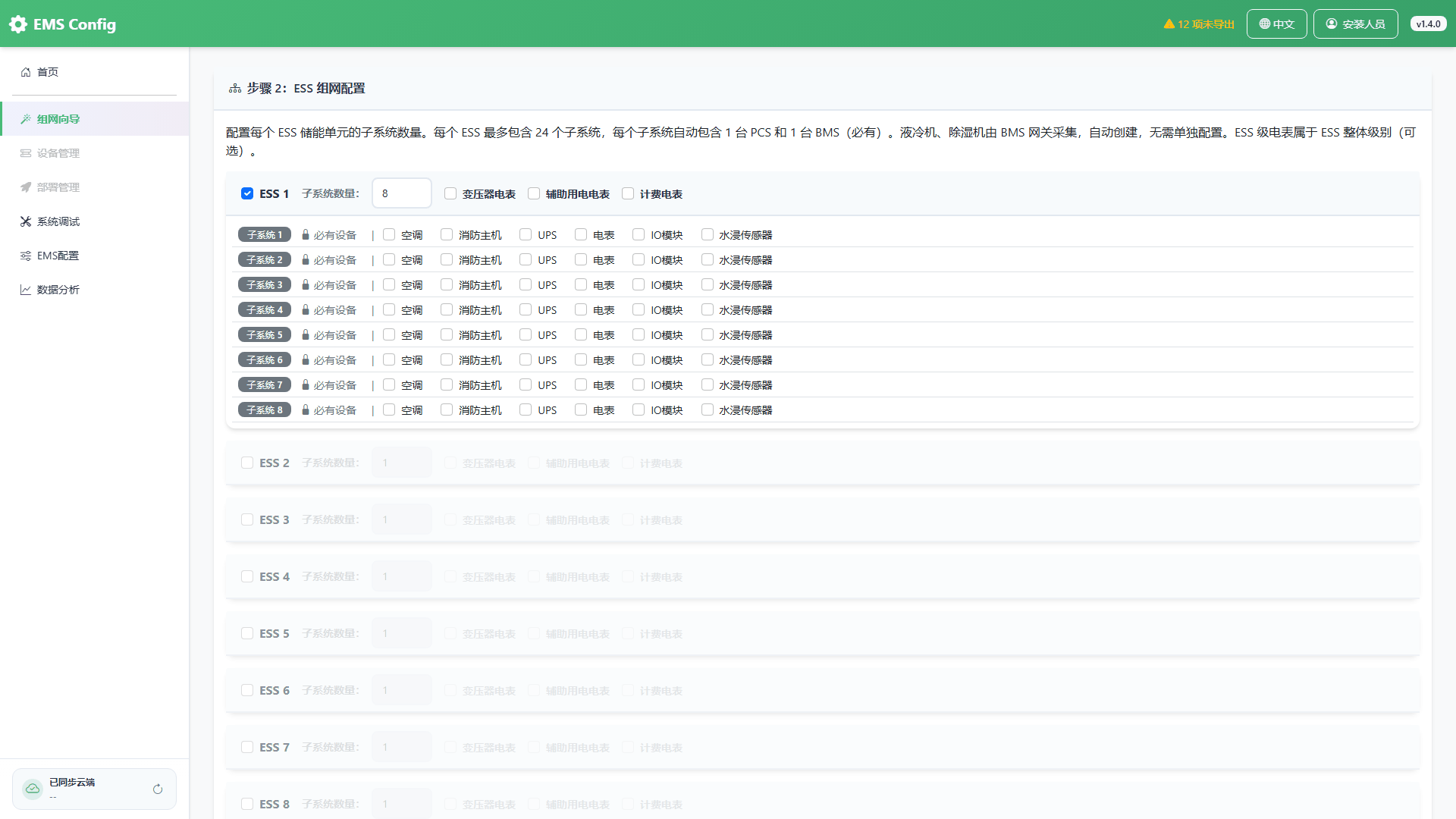

步骤 2 · ESS 组网配置
配置储能单元（ESS）数量及各子系统的可选设备
子系统设备按产品型号自动带出，可手动调整
本项目一套储能单元各自经变压器并网，变压器需要防过载保护，储能单元未安装计量电表，仅一套ESS时，没有并网电表时，防过载电表也用于并网电表，此处不用勾选
步骤 3 · 公共区域配置

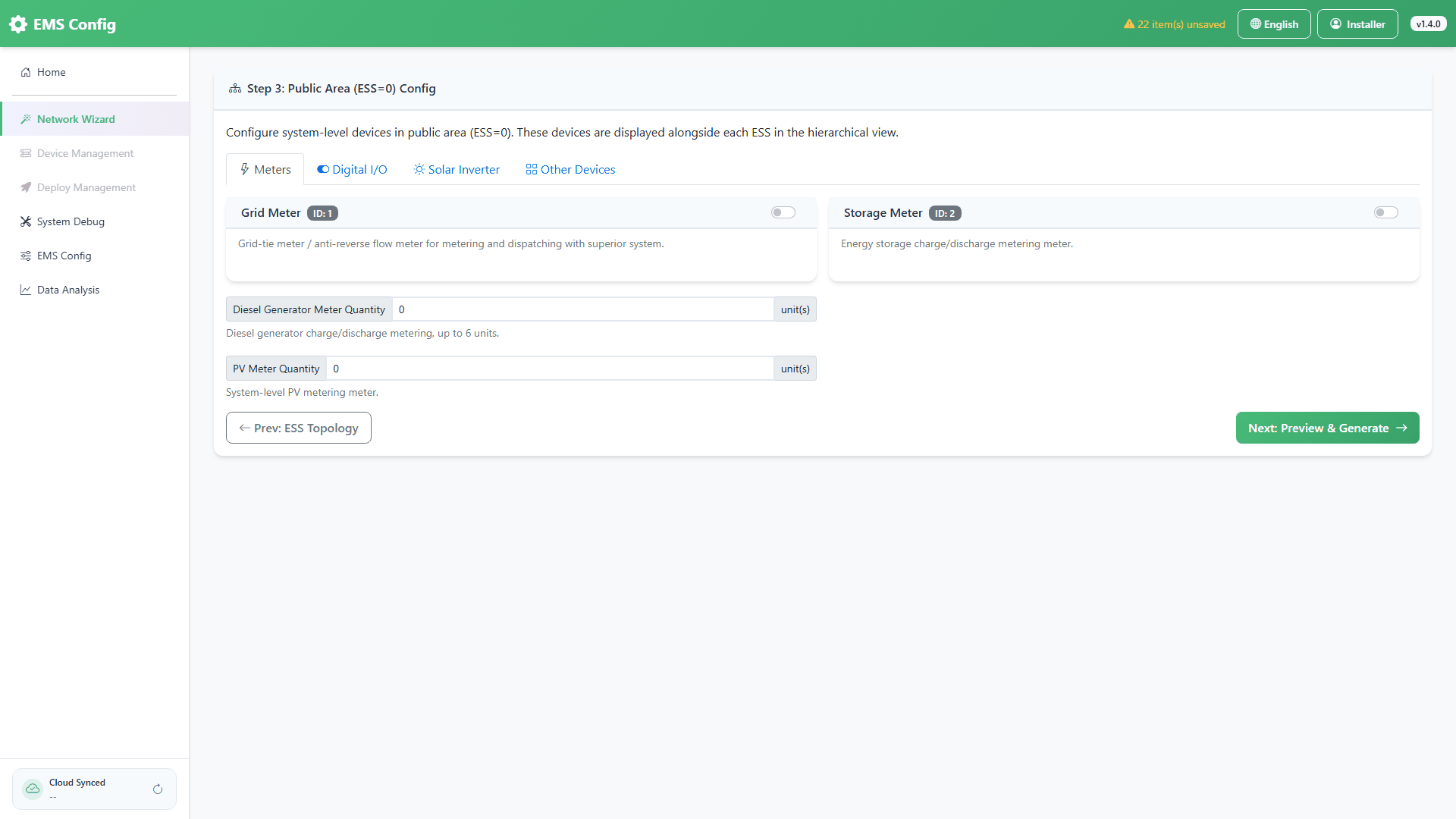

配置并网电表，根据实际情况填写PT、CT
步骤 4 · 预览与创建设备
确认设备清单，设备模板可在此页最后调整
设备管理
串口设备，根据实际设备接入位置、通信参数填写
从主柜到从柜，按照物理位置依次填入SN，并点击同步
部署 · 软件升级
新项目第一次部署时需先执行软件升级
后续仅更新配置时可跳过此步
导出部署
导出配置并通过 SSH 部署到网关设备
部署前自动执行配置完整性检查
GB 安吉云上草原星空酒店站2汇1

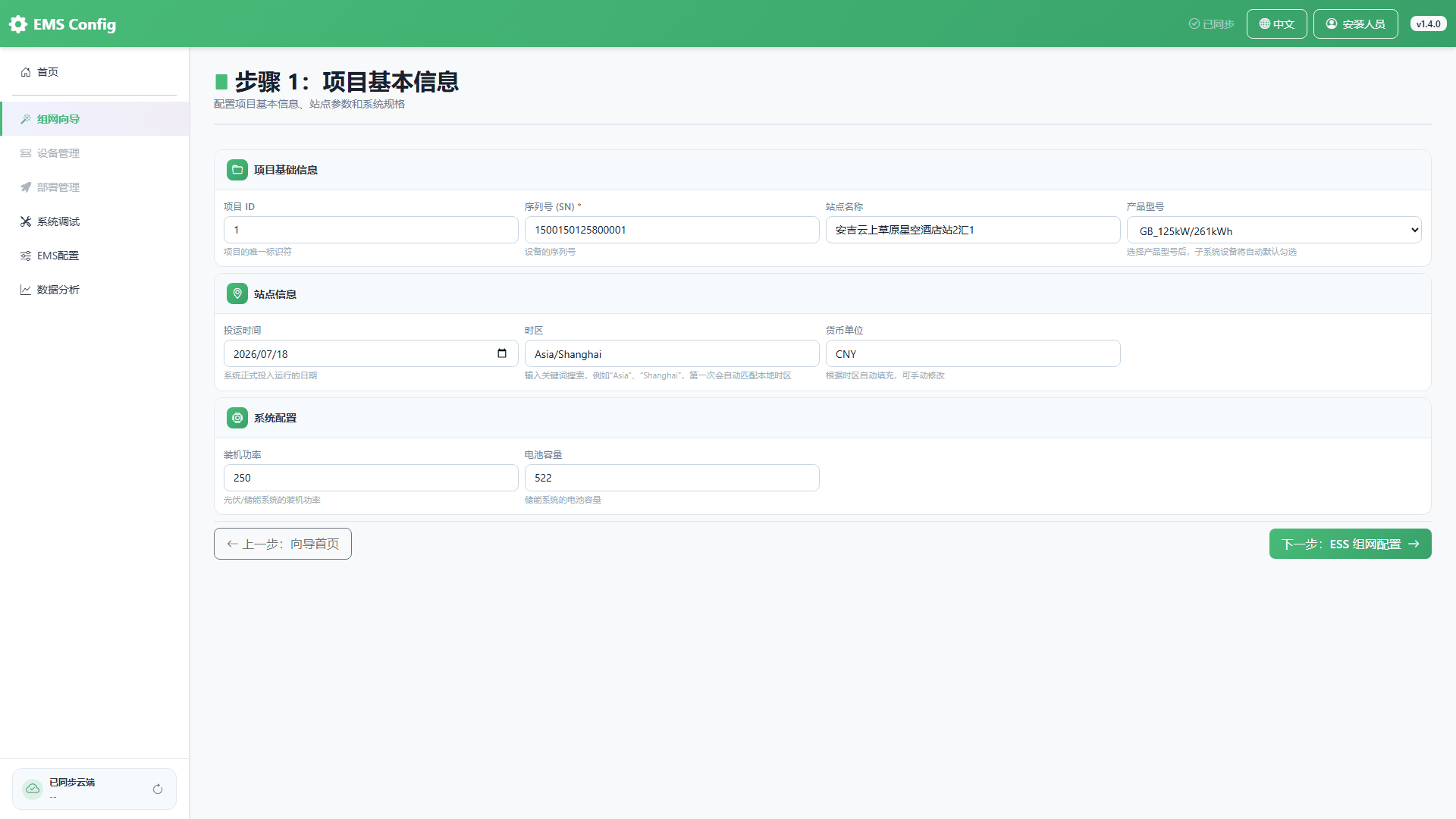

步骤 1 · 站点信息
填写项目名称、SN、产品型号、时区等基本信息
产品型号决定各子系统的默认设备选型，本项目采用国标工商业柜
SN是代表项目的唯一标识，使用主柜的SN
步骤 2 · ESS 组网配置
配置储能单元（ESS）数量及各子系统的可选设备
子系统设备按产品型号自动带出，可手动调整
本项目一套储能单元各自经变压器并网，变压器需要防过载保护，储能单元未安装计量电表，并网点配置了并网电表，用来做防逆流保护
步骤 3 · 公共区域配置
并网点安装了并网电表，用来做防逆流保护
步骤 4 · 预览与创建设备
确认设备清单，设备模板可在此页最后调整
设备管理
串口设备，根据实际设备接入位置、通信参数填写
从主柜到从柜，按照物理位置依次填入SN，并点击同步
部署 · 软件升级
新项目第一次部署时需先执行软件升级
后续仅更新配置时可跳过此步
导出部署
导出配置并通过 SSH 部署到网关设备
部署前自动执行配置完整性检查
IEC SOLAR SONG LAM BESS
步骤 1 · 站点信息
填写项目名称、SN、产品型号、时区等基本信息
产品型号决定各子系统的默认设备选型，本项目采用国标工商业柜
SN是代表项目的唯一标识，使用主柜的SN
步骤 2 · ESS 组网配置
配置储能单元（ESS）数量及各子系统的可选设备
子系统设备按产品型号自动带出，可手动调整
一台工商业柜
步骤 3 · 公共区域配置
并网电表PT，CT按照实际情况填写

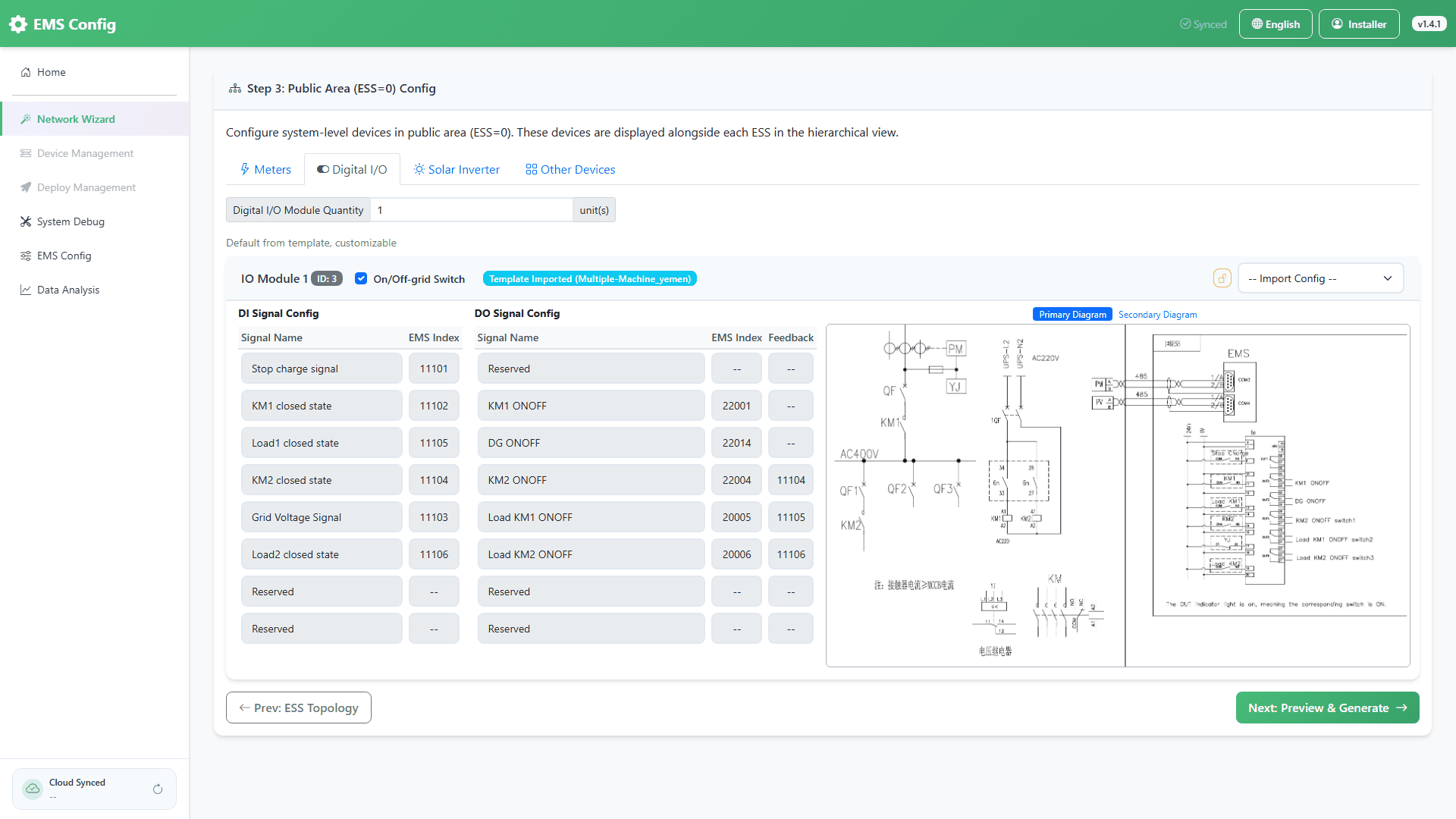

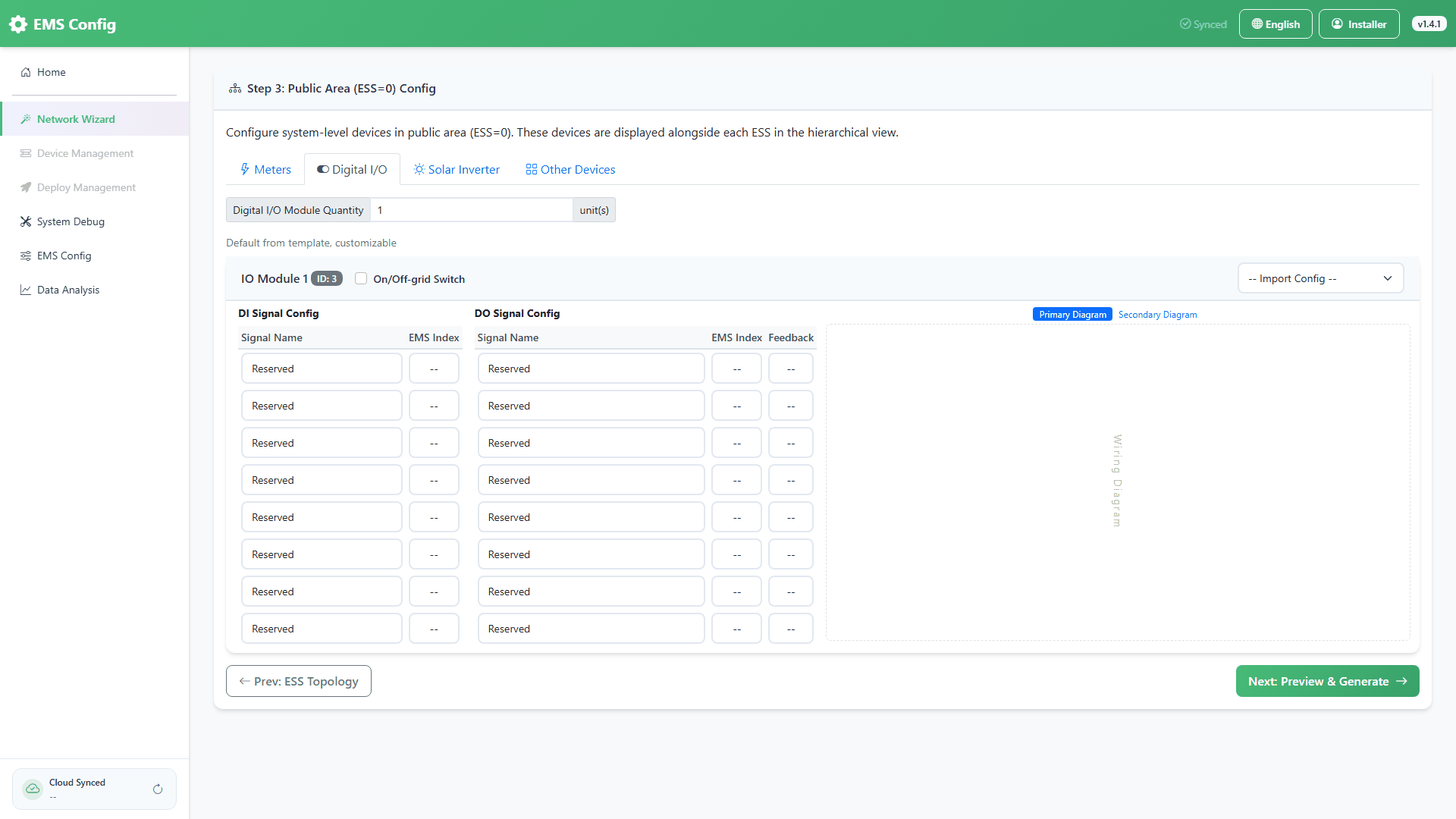

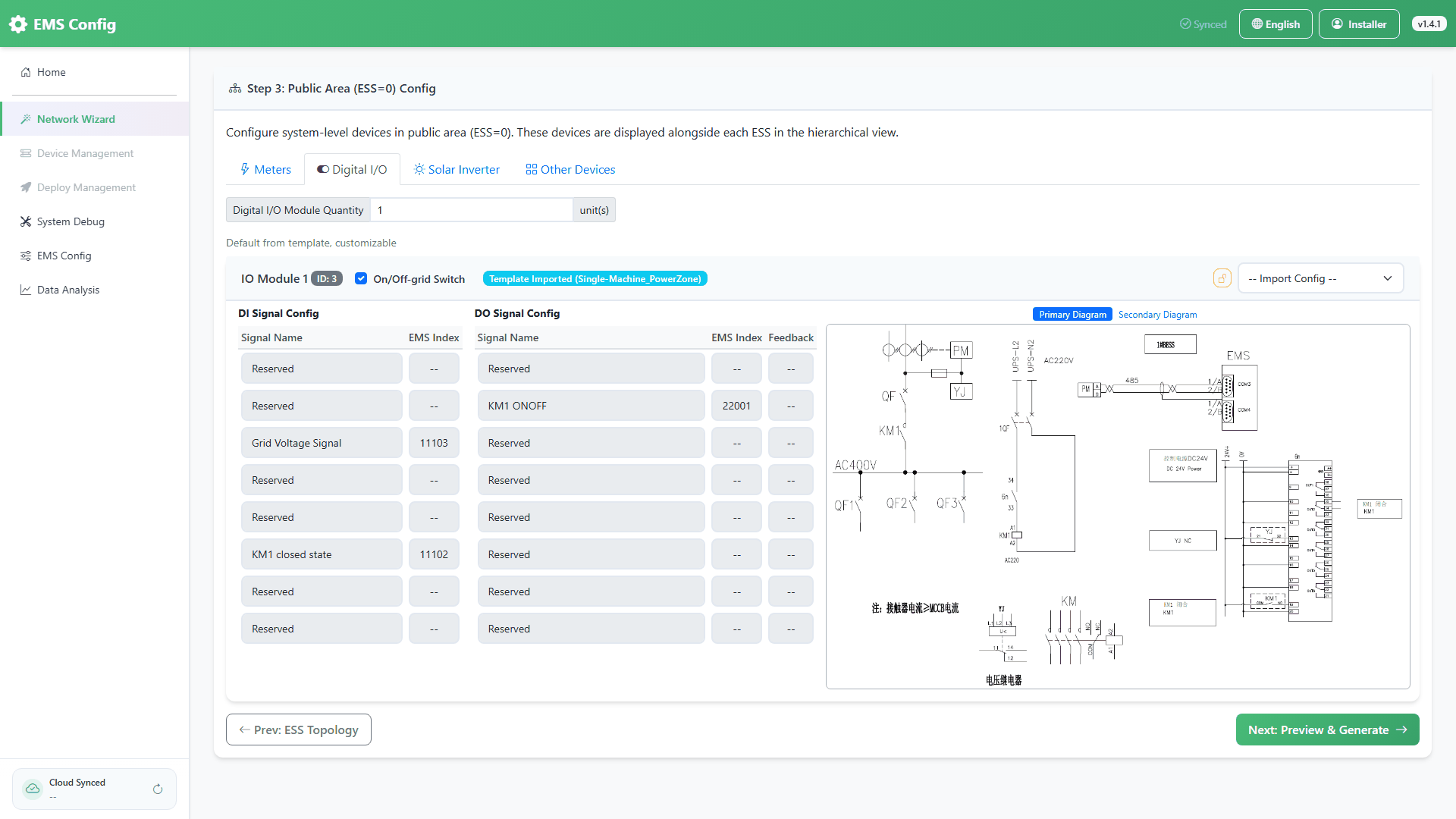

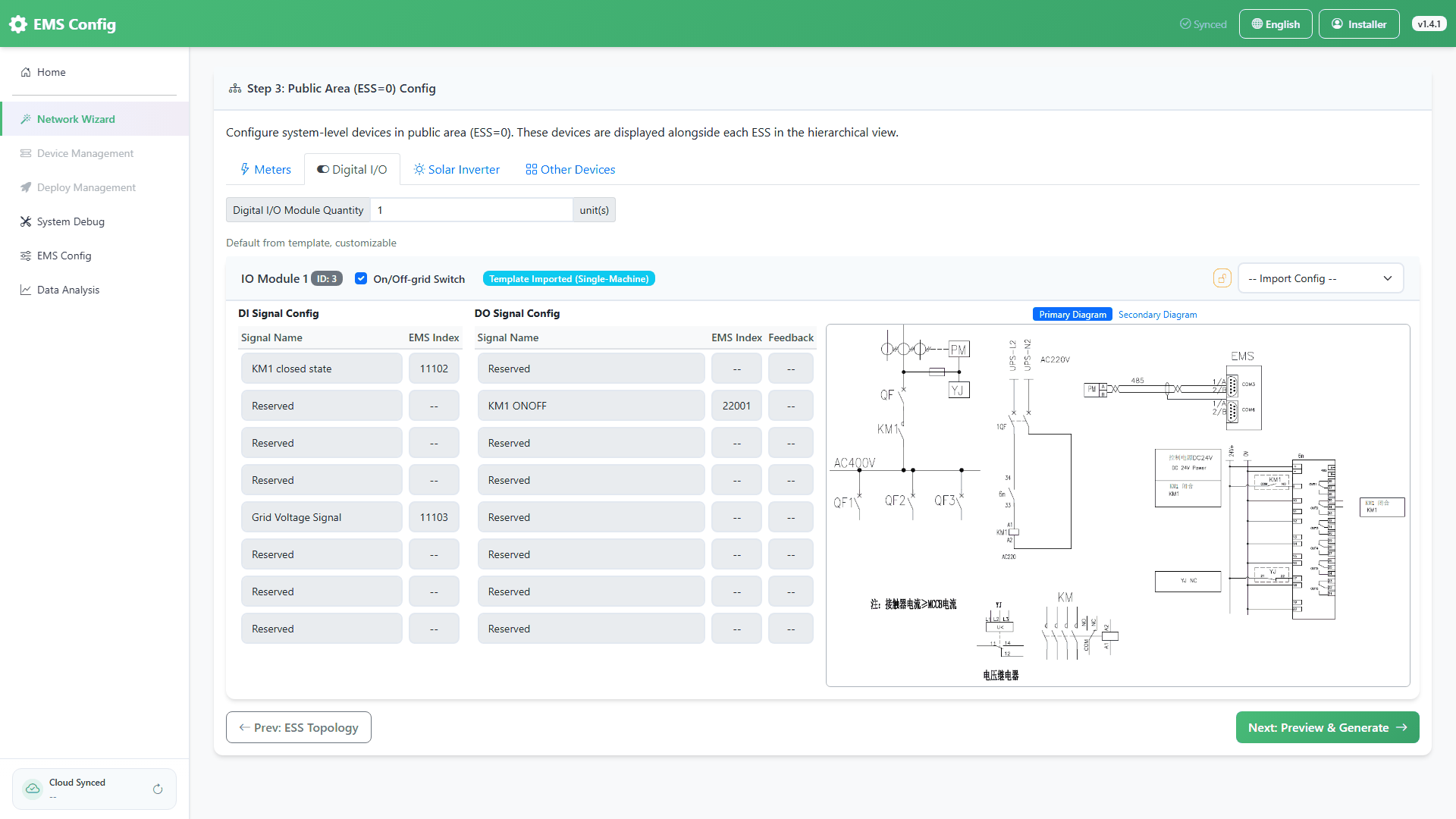

步骤 3 · 公共区域 · Digital I/O
导入IO模版

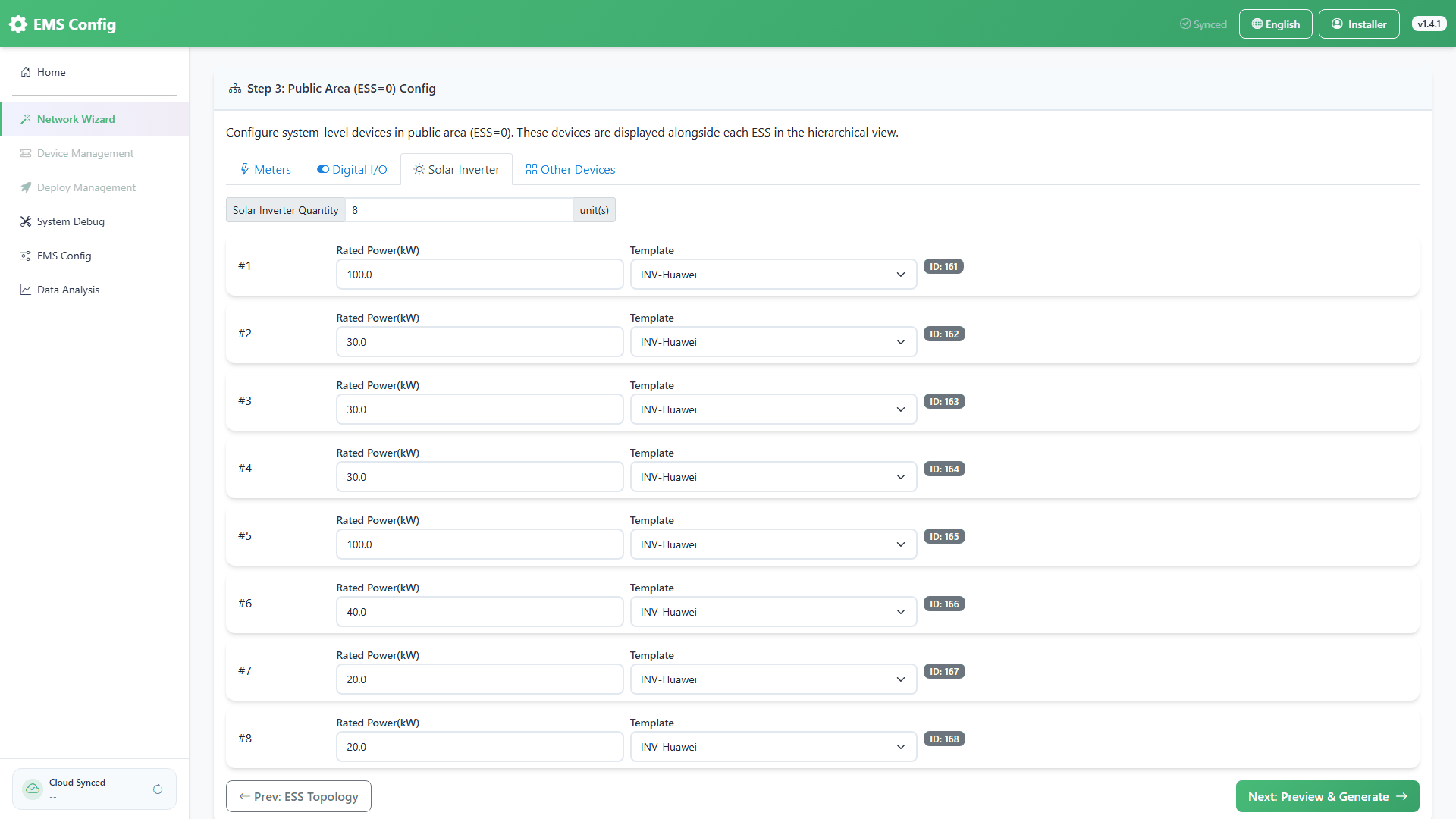

步骤 3 · 公共区域 · Solar Inverter

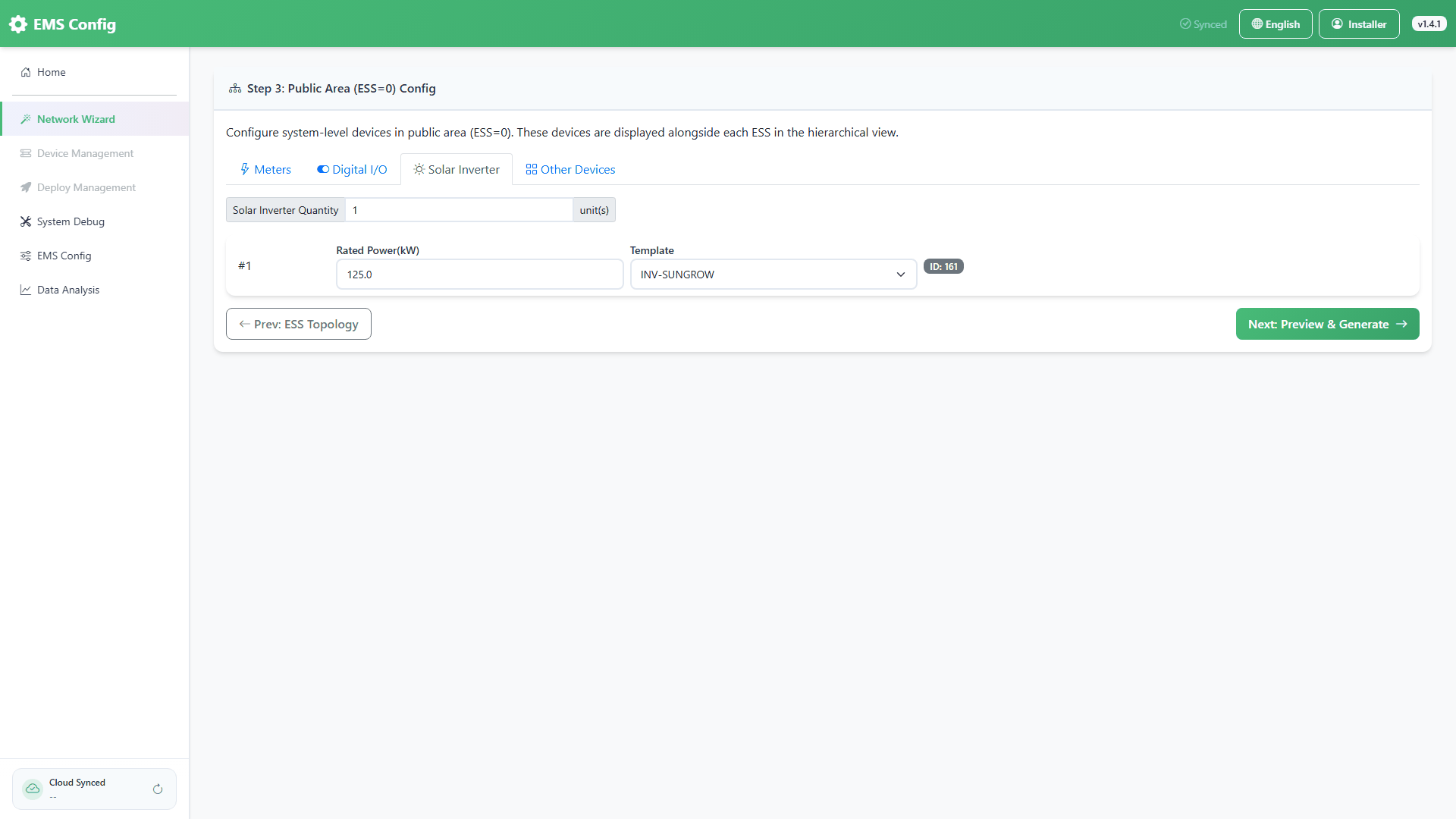

按照实际情况添加光伏逆变器，并填好额定功率，选择模板

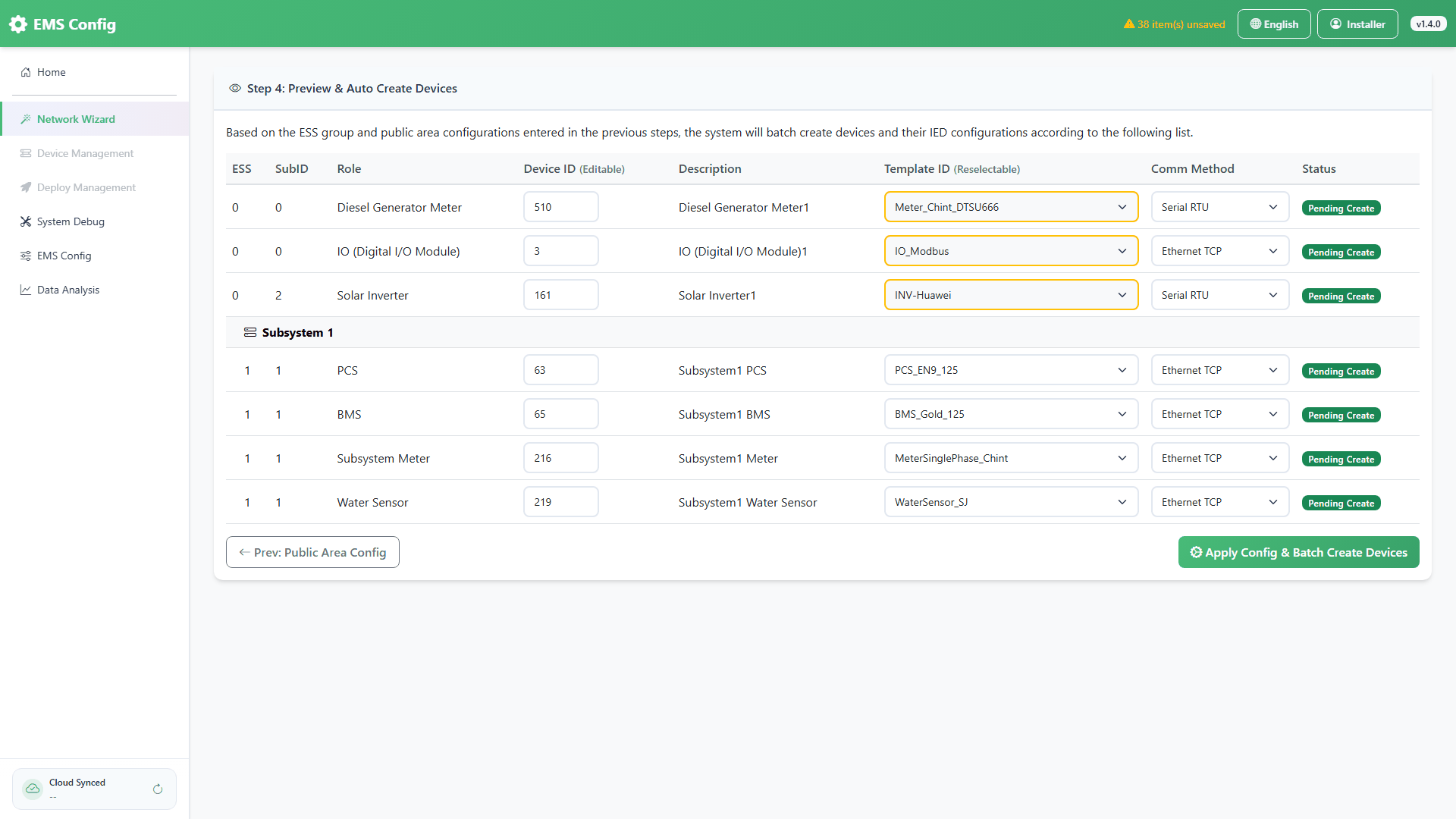

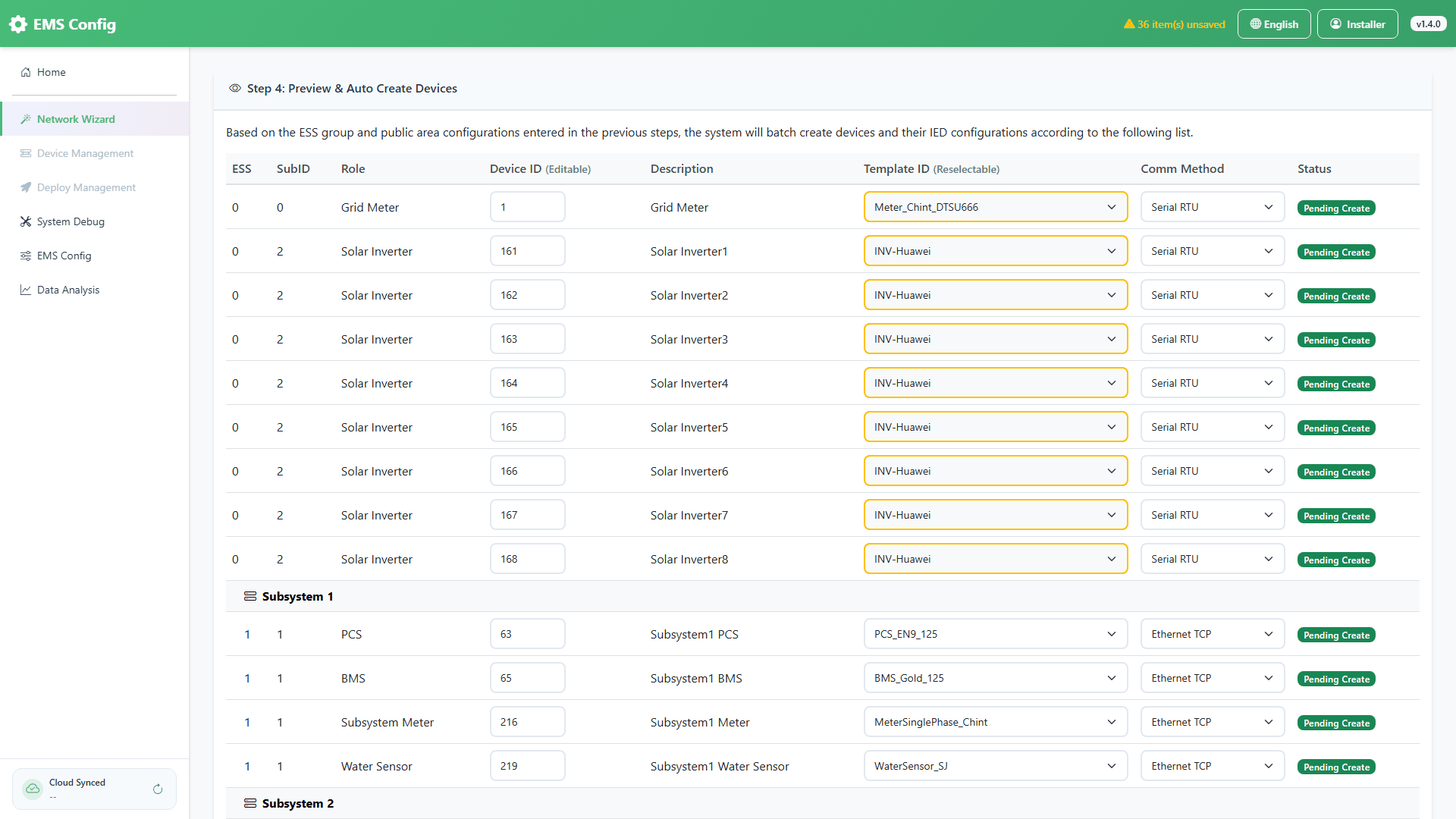

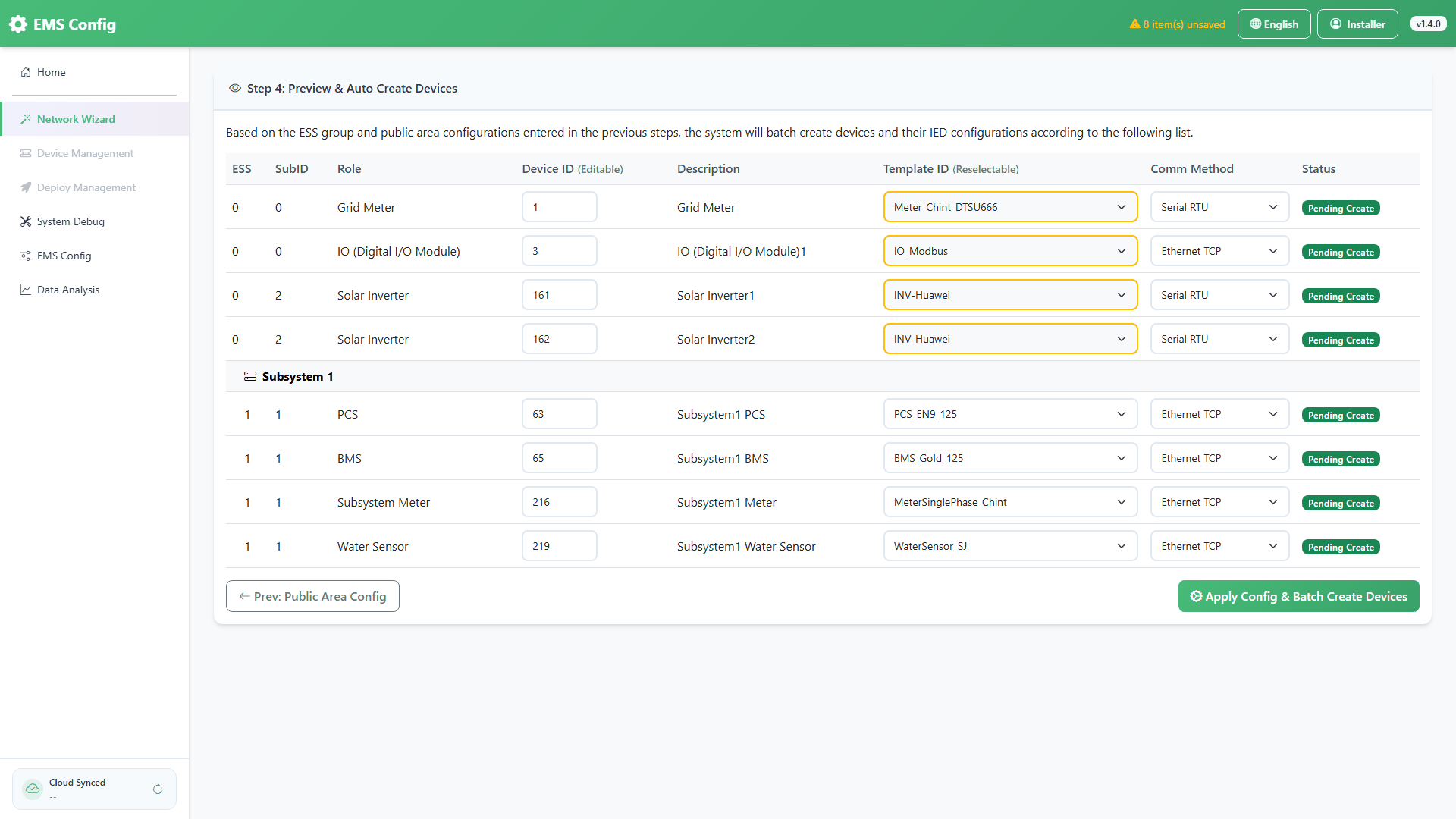

步骤 4 · 预览与创建设备
确认设备清单，设备模板可在此页最后调整
IO_Modbus对应的通讯方式需选择以太网TCP

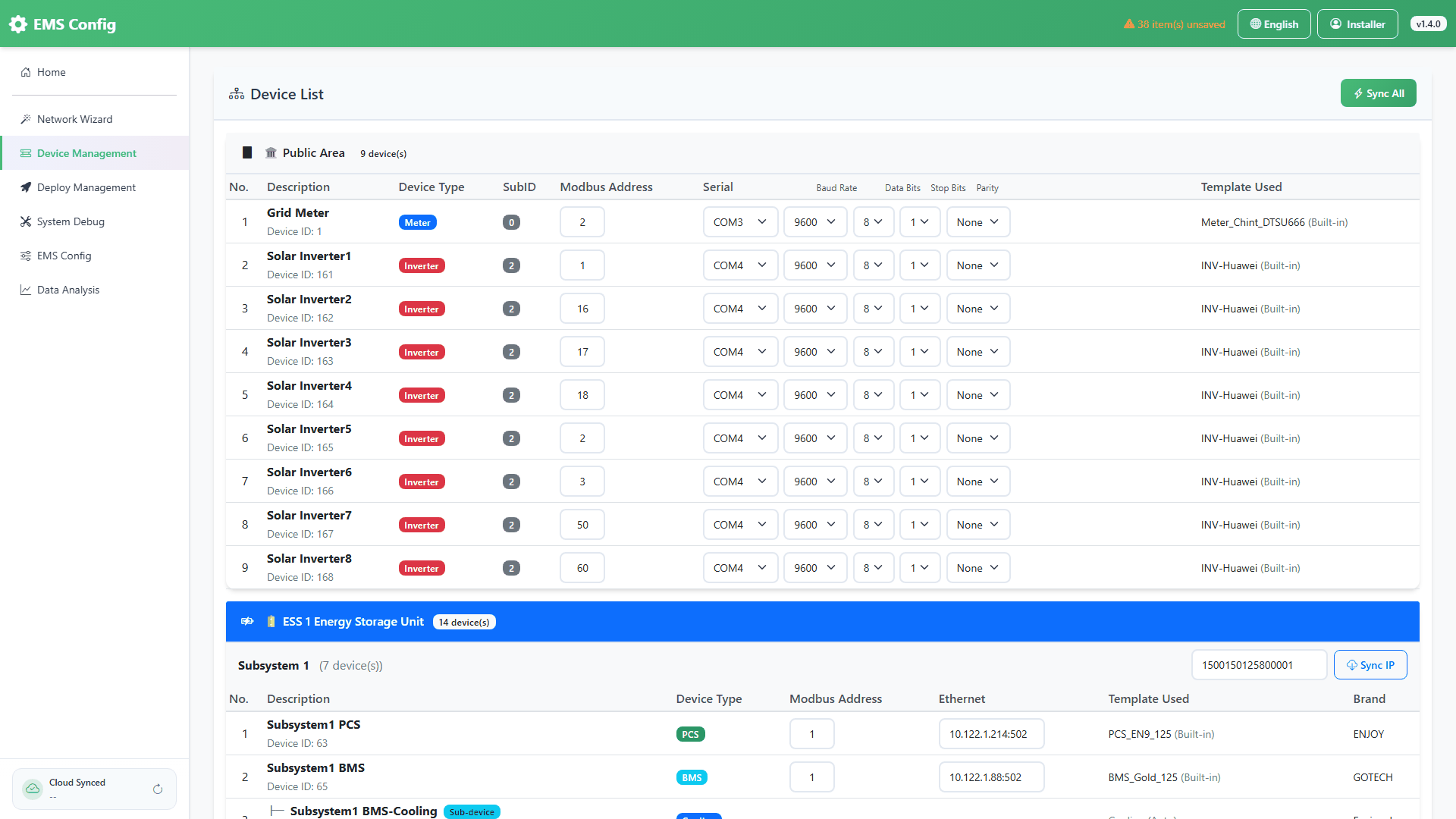

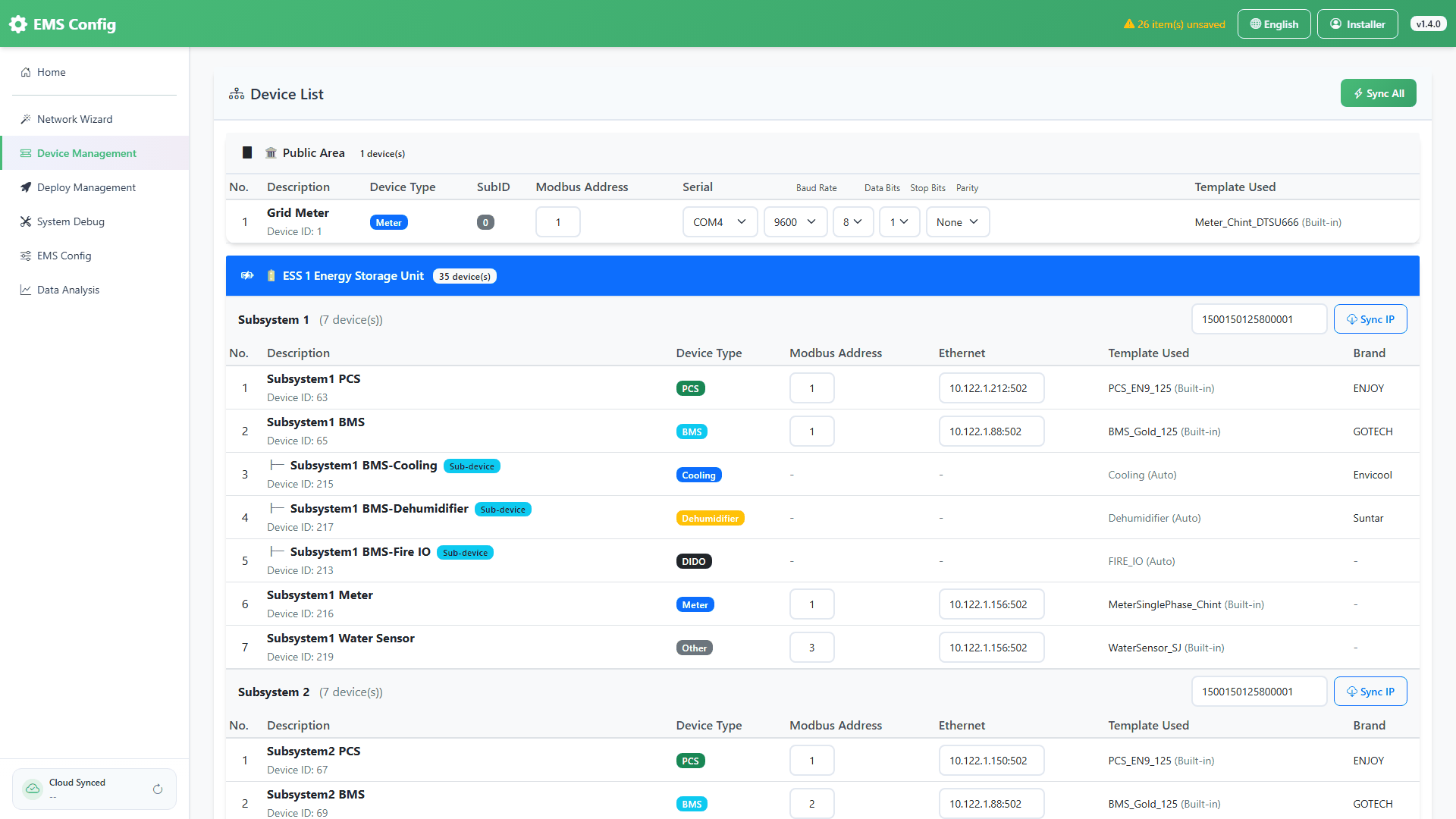

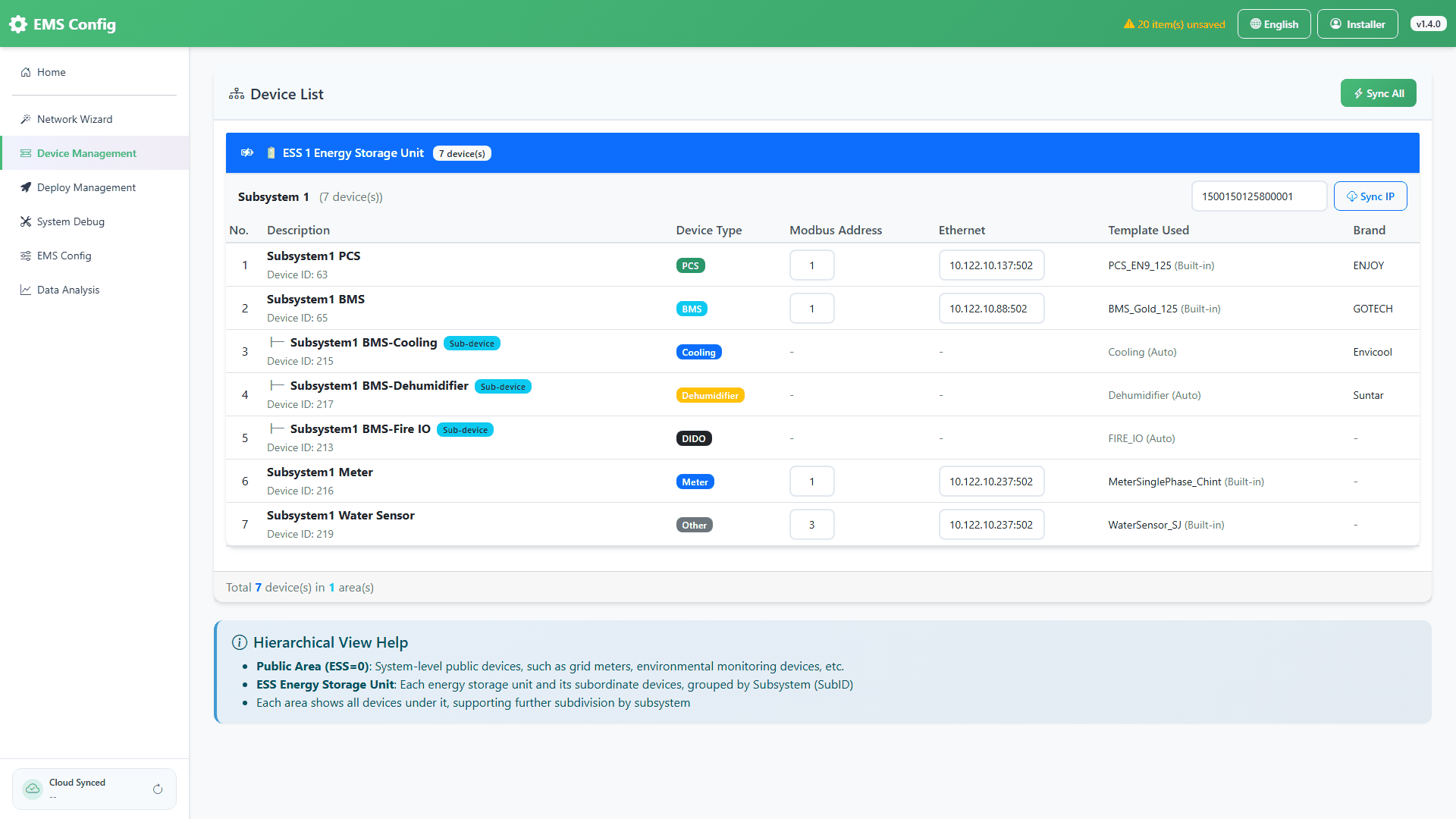

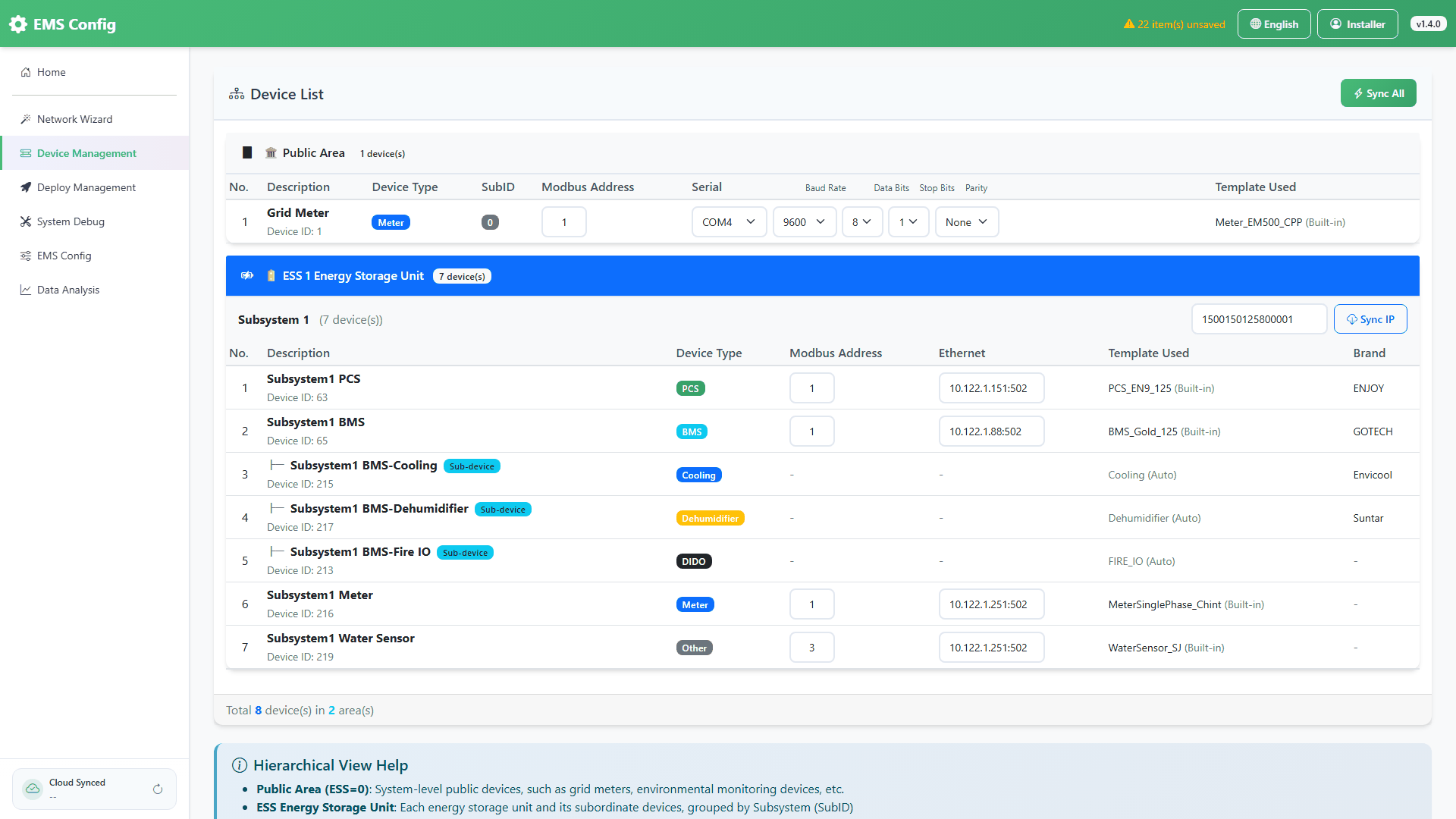

设备管理
串口设备，根据实际设备接入位置、通信参数填写
从主柜到从柜，按照物理位置依次填入SN，并点击同步
开关量模块使用主柜内的IO设备，设备地址为2，ip和子系统1电表保持一致

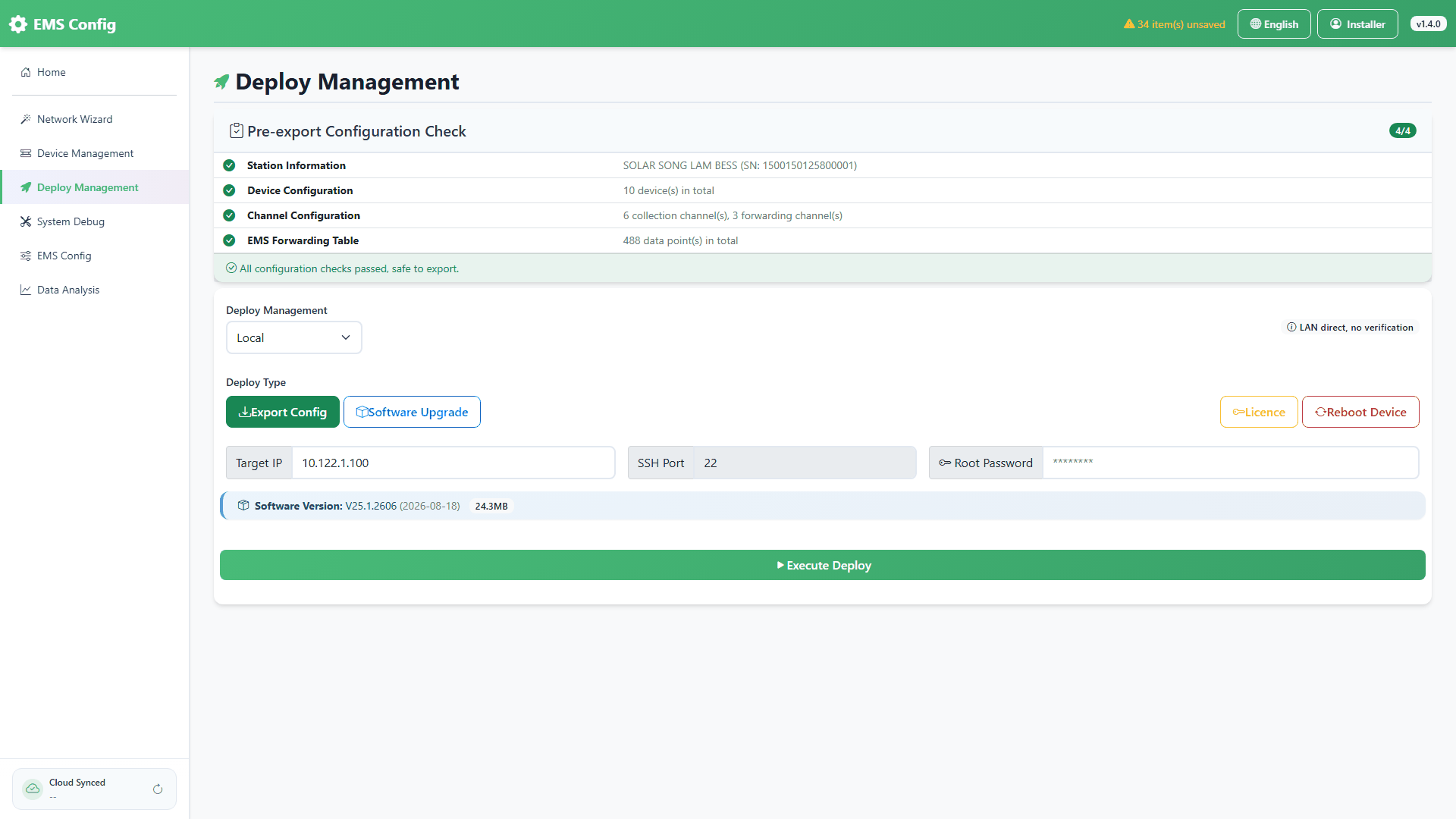

部署 · 软件升级
新项目第一次部署时需先执行软件升级
后续仅更新配置时可跳过此步

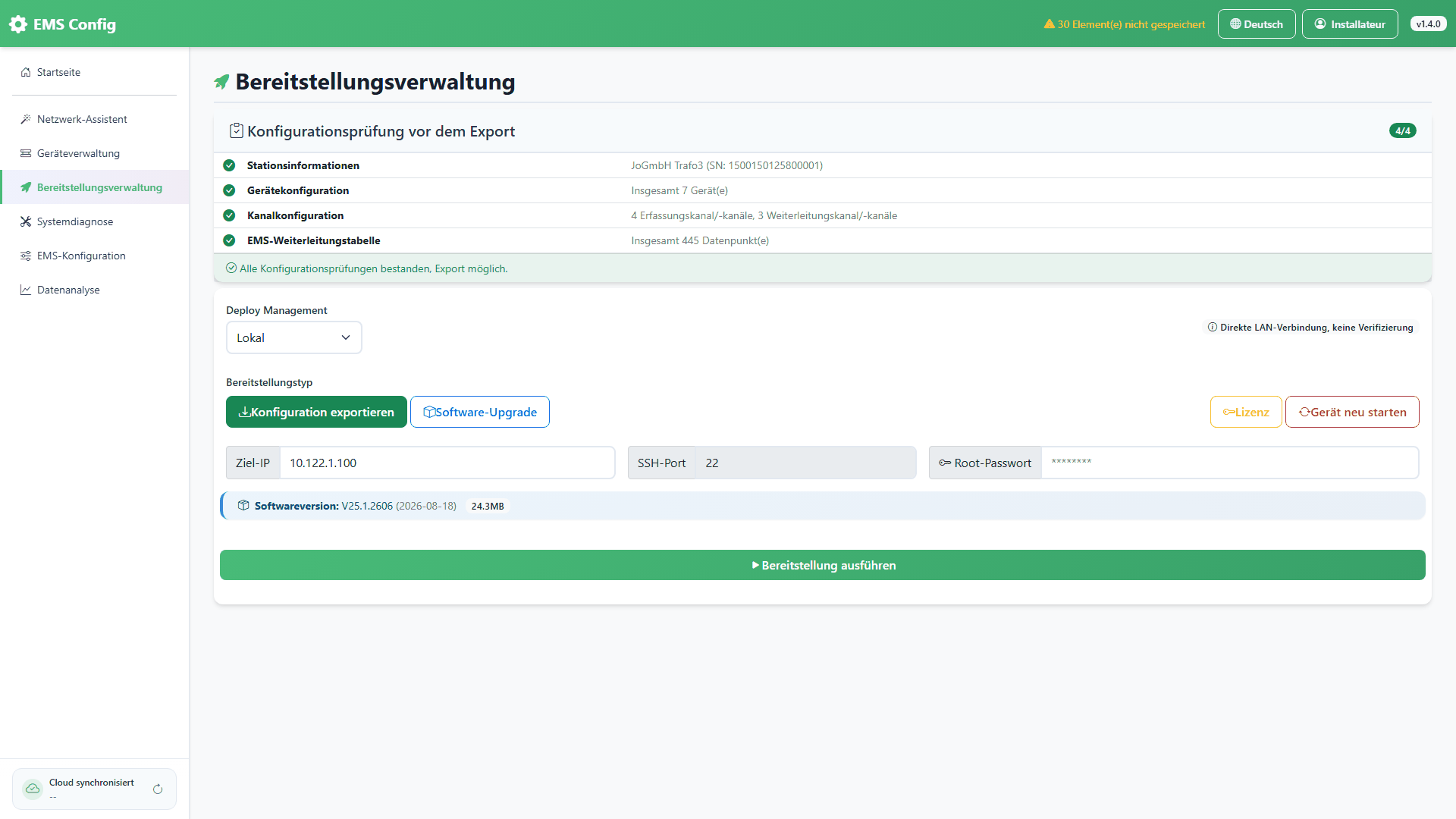

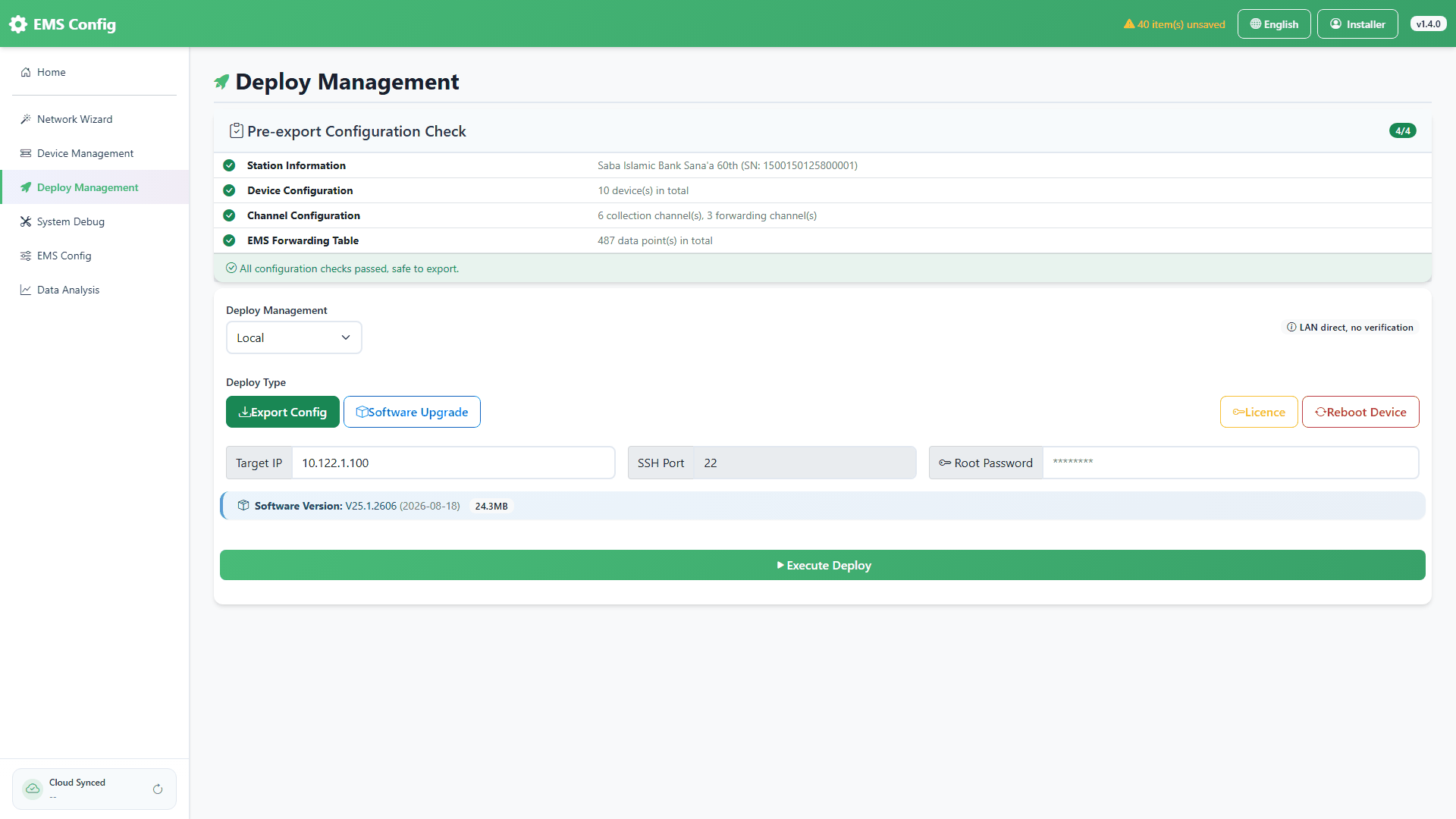

导出部署
导出配置并通过 SSH 部署到网关设备
部署前自动执行配置完整性检查
IEC PHUC NHI BESS
步骤 1 · 站点信息
填写项目名称、SN、产品型号、时区等基本信息
产品型号决定各子系统的默认设备选型，本项目采用国标工商业柜
SN是代表项目的唯一标识，使用主柜的SN
步骤 2 · ESS 组网配置
配置储能单元（ESS）数量及各子系统的可选设备
子系统设备按产品型号自动带出，可手动调整
一台工商业柜
步骤 3 · 公共区域配置
并网电表PT，CT按照实际情况填写
步骤 3 · 公共区域 · Solar Inverter
按照实际情况添加光伏逆变器，并填好额定功率，选择模板

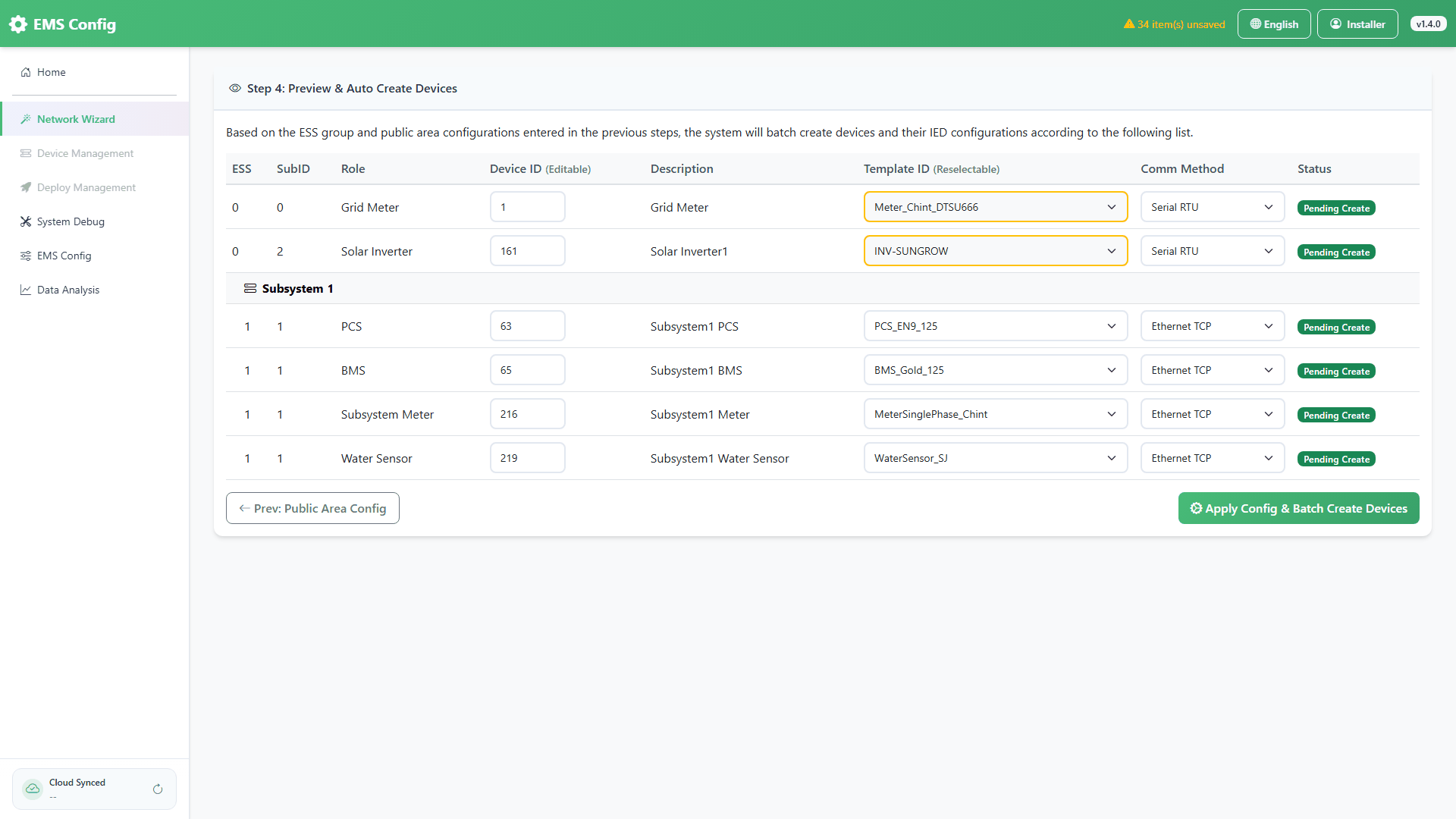

步骤 4 · 预览与创建设备
确认设备清单，设备模板可在此页最后调整
设备管理
串口设备，根据实际设备接入位置、通信参数填写
从主柜到从柜，按照物理位置依次填入SN，并点击同步
部署 · 软件升级
新项目第一次部署时需先执行软件升级
后续仅更新配置时可跳过此步
导出部署
导出配置并通过 SSH 部署到网关设备
部署前自动执行配置完整性检查
IEC TPEC-BIENVANG
步骤 1 · 站点信息
填写项目名称、SN、产品型号、时区等基本信息
产品型号决定各子系统的默认设备选型，本项目采用国标工商业柜
SN是代表项目的唯一标识，使用主柜的SN
步骤 2 · ESS 组网配置
配置储能单元（ESS）数量及各子系统的可选设备
子系统设备按产品型号自动带出，可手动调整
一台工商业柜
步骤 3 · 公共区域配置
并网电表PT，CT按照实际情况填写
步骤 3 · 公共区域 · Solar Inverter
按照实际情况添加光伏逆变器，并填好额定功率，选择模板
步骤 4 · 预览与创建设备
确认设备清单，设备模板可在此页最后调整
设备管理
串口设备，根据实际设备接入位置、通信参数填写
从主柜到从柜，按照物理位置依次填入SN，并点击同步
部署 · 软件升级
新项目第一次部署时需先执行软件升级
后续仅更新配置时可跳过此步
导出部署
导出配置并通过 SSH 部署到网关设备
部署前自动执行配置完整性检查
IEC VSG Lab Testing
步骤 1 · 站点信息
填写项目名称、SN、产品型号、时区等基本信息
产品型号决定各子系统的默认设备选型，本项目采用国标工商业柜
SN是代表项目的唯一标识，使用主柜的SN
步骤 2 · ESS 组网配置
配置储能单元（ESS）数量及各子系统的可选设备
子系统设备按产品型号自动带出，可手动调整
步骤 3 · 公共区域配置
并网点安装了并网电表，可以用来做防逆流、防过载保护，并网电表PT，CT按照实际情况填写
步骤 3 · 公共区域 · Digital I/O
此项目需要做并离网切换且由PCS负责切换，此处数量选择1，信号不用配置
步骤 4 · 预览与创建设备

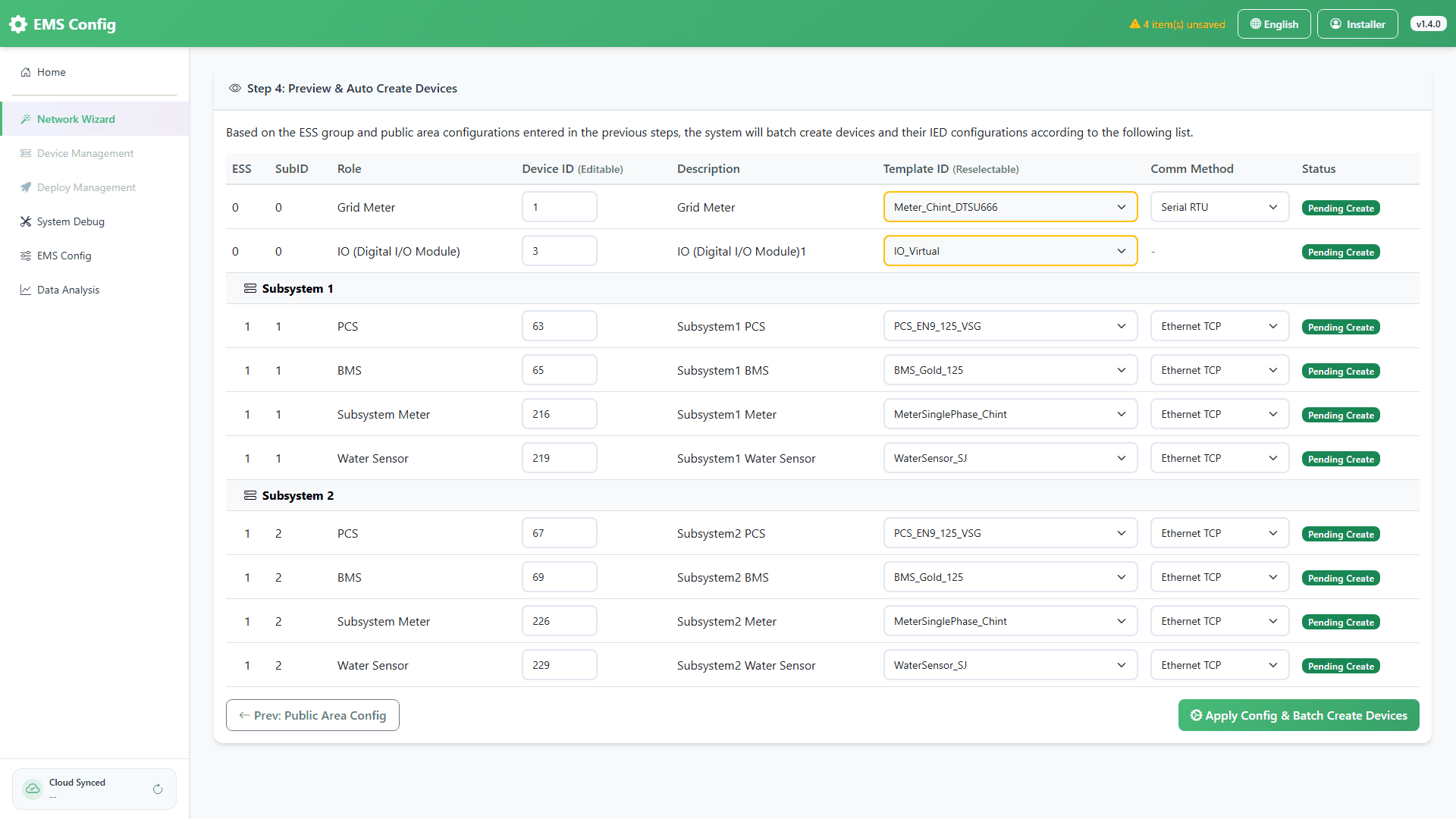

并离网切换由PCS负责，IO模块的模版选择IO_Virtual
PCS的模板选择PCS_EN9_125_VSG

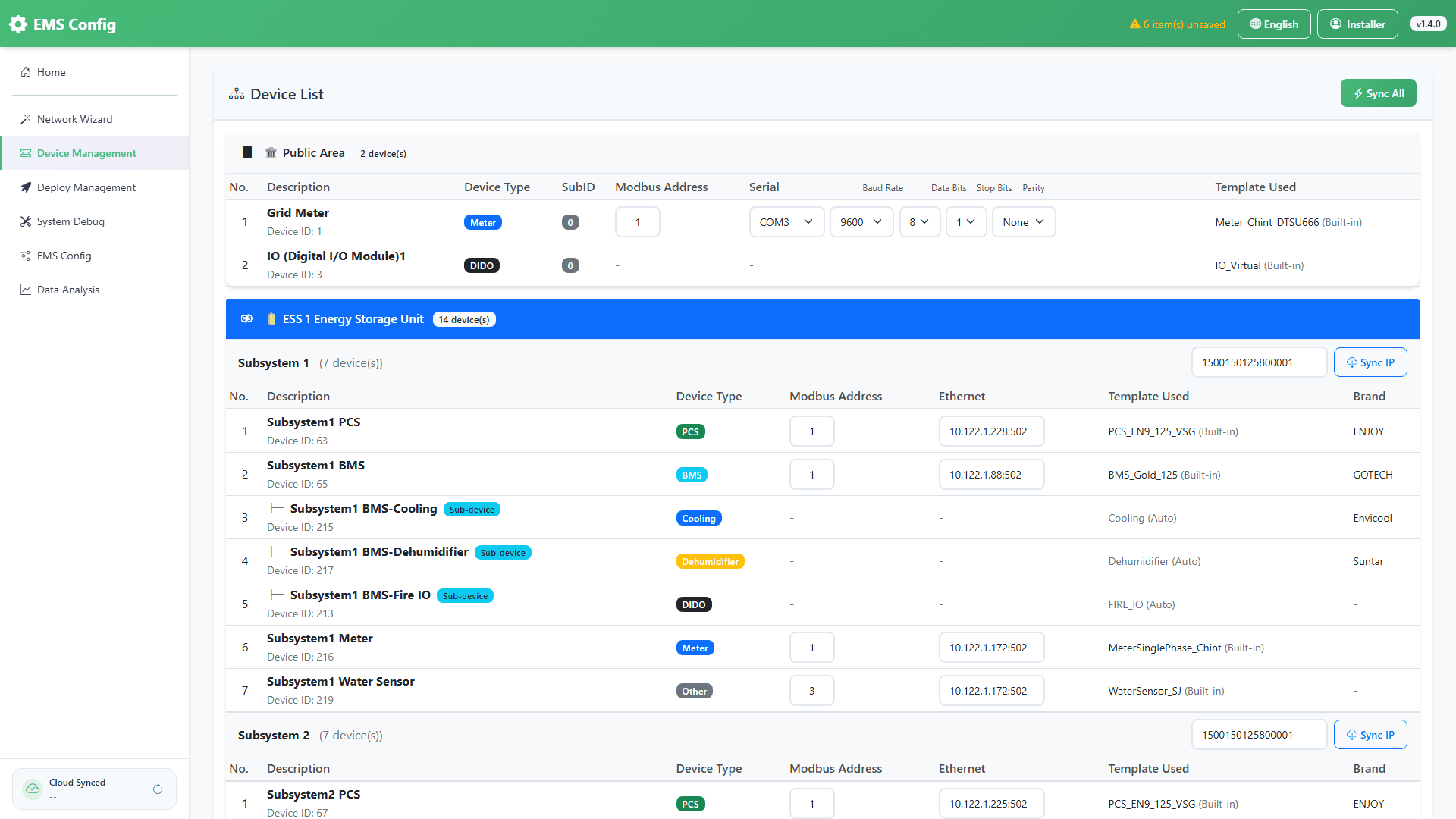

设备管理
串口设备，根据实际设备接入位置、通信参数填写
从主柜到从柜，按照物理位置依次填入SN，并点击同步
部署 · 软件升级
新项目第一次部署时需先执行软件升级
后续仅更新配置时可跳过此步
导出部署
导出配置并通过 SSH 部署到网关设备
部署前自动执行配置完整性检查
IEC Thaheem Farm ODEROLAL

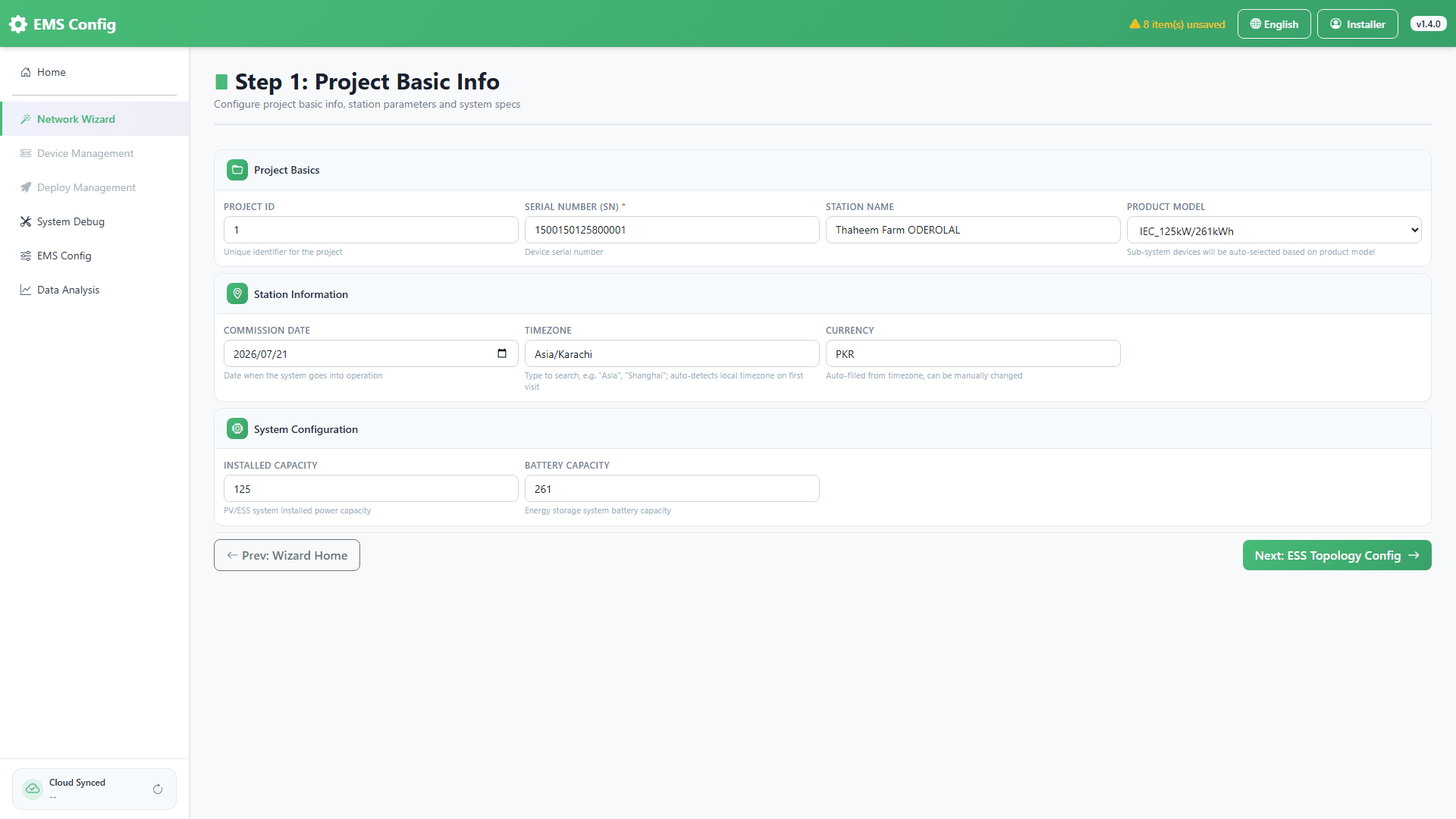

步骤 1 · 站点信息
填写项目名称、SN、产品型号、时区等基本信息
产品型号决定各子系统的默认设备选型，本项目采用国标工商业柜
SN是代表项目的唯一标识，使用主柜的SN
步骤 2 · ESS 组网配置
配置储能单元（ESS）数量及各子系统的可选设备
子系统设备按产品型号自动带出，可手动调整
一台工商业柜
步骤 3 · 公共区域配置
并网电表PT，CT按照实际情况填写
步骤 3 · 公共区域 · Digital I/O
导入IO模版

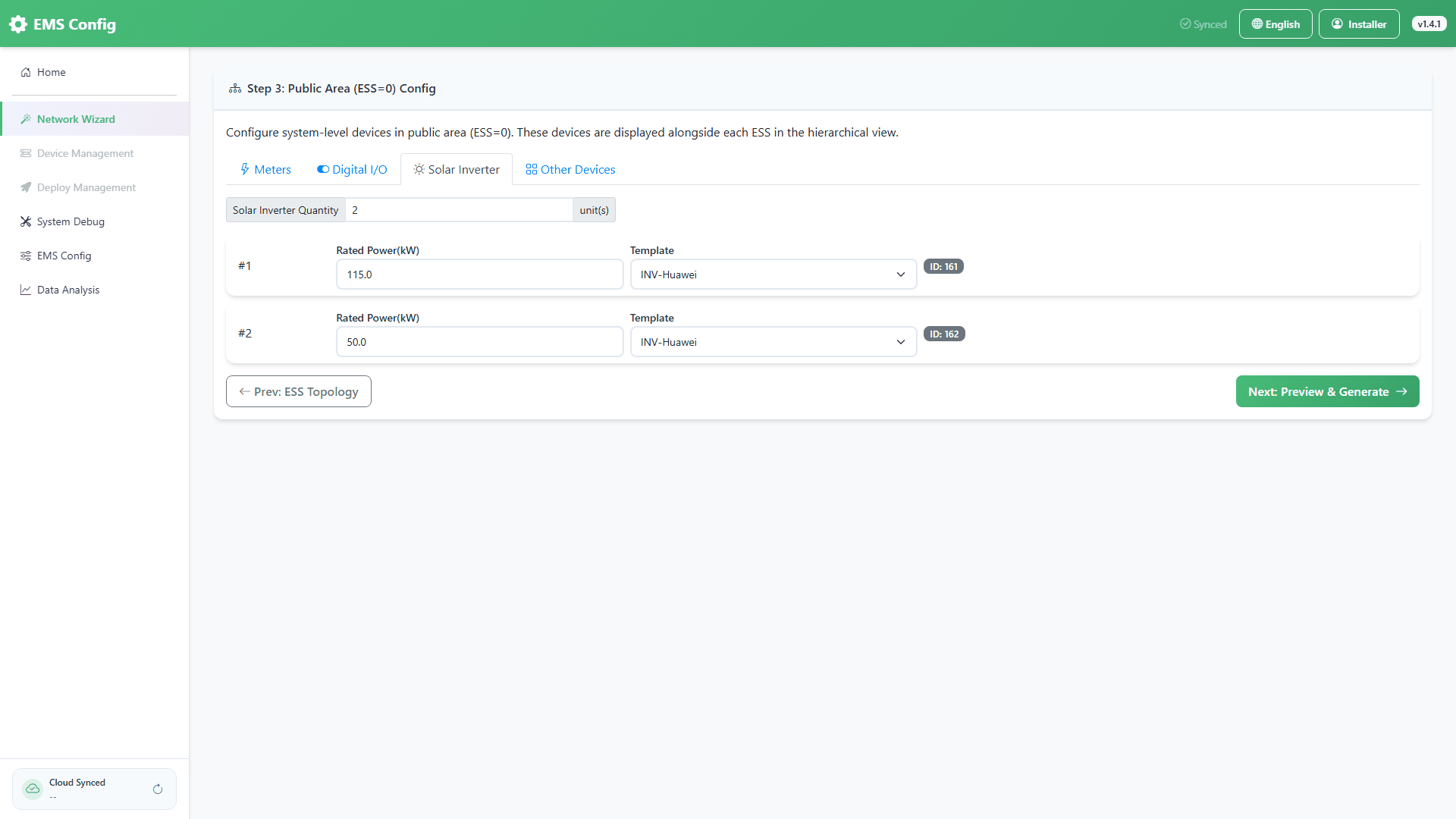

步骤 3 · 公共区域 · Solar Inverter
按照实际情况添加光伏逆变器，并填好额定功率，选择模板
步骤 4 · 预览与创建设备
确认设备清单，设备模板可在此页最后调整
IO_Modbus对应的通讯方式需选择以太网TCP
设备管理
串口设备，根据实际设备接入位置、通信参数填写
从主柜到从柜，按照物理位置依次填入SN，并点击同步
开关量模块使用主柜内的IO设备，设备地址为2，ip和子系统1电表保持一致
部署 · 软件升级
新项目第一次部署时需先执行软件升级
后续仅更新配置时可跳过此步
导出部署
导出配置并通过 SSH 部署到网关设备
部署前自动执行配置完整性检查
IEC JoGmbH Trafo3
步骤 1 · 站点信息
填写项目名称、SN、产品型号、时区等基本信息
产品型号决定各子系统的默认设备选型，本项目采用国标工商业柜
SN是代表项目的唯一标识，使用主柜的SN
步骤 2 · ESS 组网配置
配置储能单元（ESS）数量及各子系统的可选设备
子系统设备按产品型号自动带出，可手动调整
后续步骤的设备清单由本步拓扑决定
步骤 3 · 公共区域配置
配置并网电表、IO 模块等公共区域设备
公共区域设备不属于任何 ESS 子系统
配置了 IO 模块时可进一步设置 DI/DO 信号
步骤 4 · 预览与创建设备
确认设备清单，设备模板可在此页最后调整
设备管理
串口设备，根据实际设备接入位置、通信参数填写
从主柜到从柜，按照物理位置依次填入SN，并点击同步
部署 · 软件升级
新项目第一次部署时需先执行软件升级
后续仅更新配置时可跳过此步
导出部署
导出配置并通过 SSH 部署到网关设备
部署前自动执行配置完整性检查
IEC Wilkow Deter Station 9

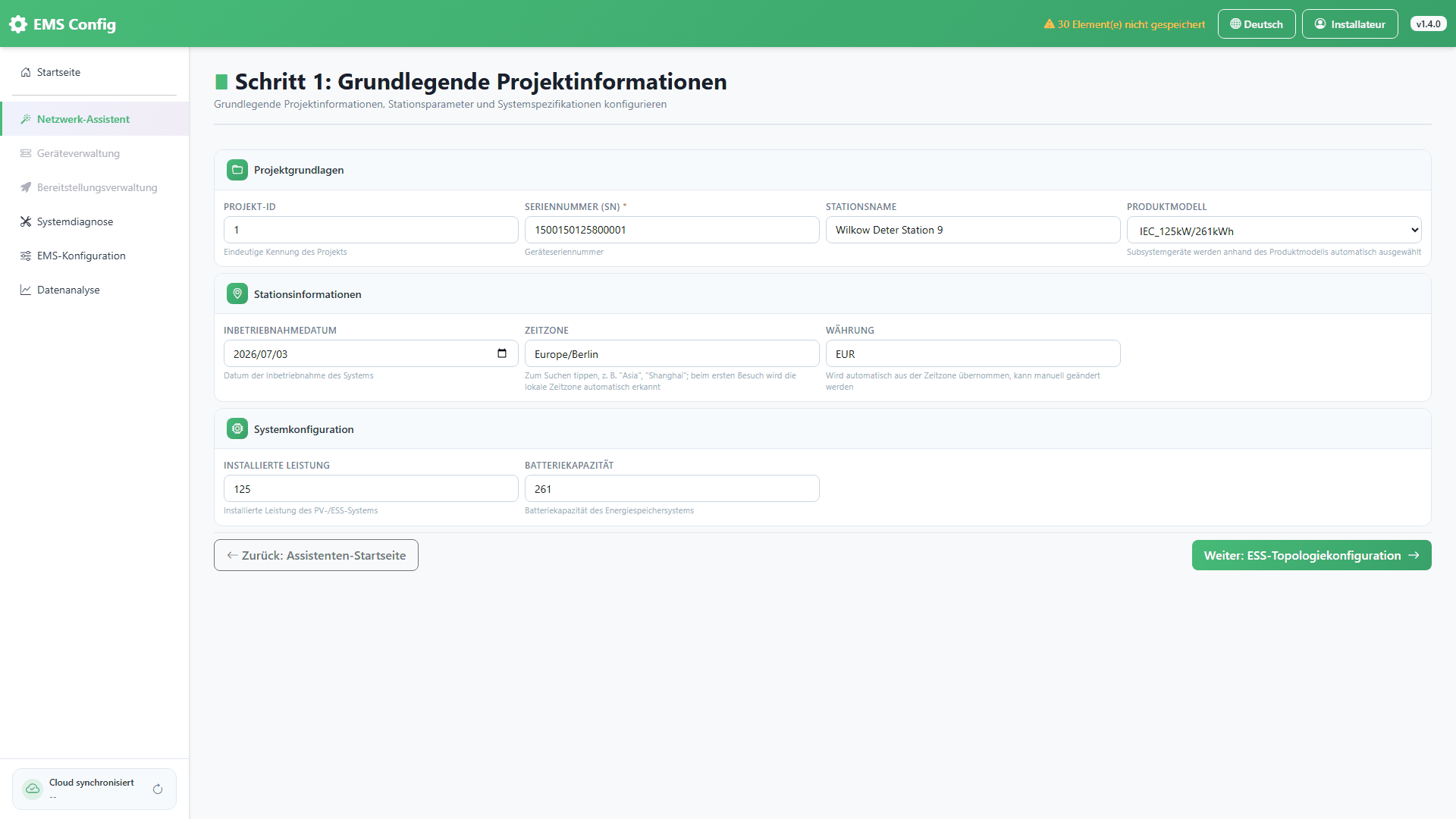

步骤 1 · 站点信息
填写项目名称、SN、产品型号、时区等基本信息
产品型号决定各子系统的默认设备选型，本项目采用国标工商业柜
SN是代表项目的唯一标识，使用主柜的SN

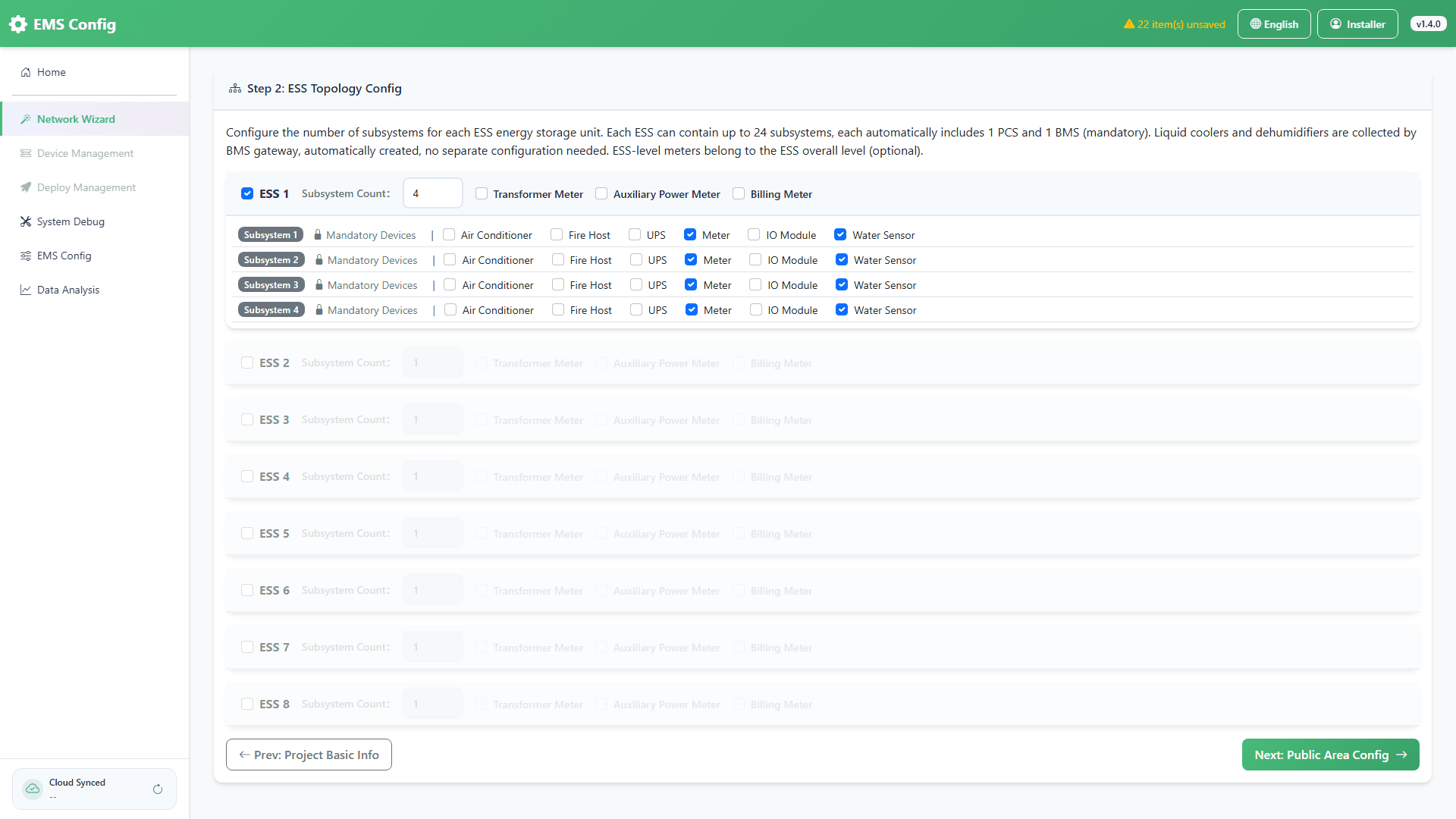

步骤 2 · ESS 组网配置
配置储能单元（ESS）数量及各子系统的可选设备
子系统设备按产品型号自动带出，可手动调整
后续步骤的设备清单由本步拓扑决定
步骤 3 · 公共区域配置
配置并网电表、IO 模块等公共区域设备
公共区域设备不属于任何 ESS 子系统
配置了 IO 模块时可进一步设置 DI/DO 信号

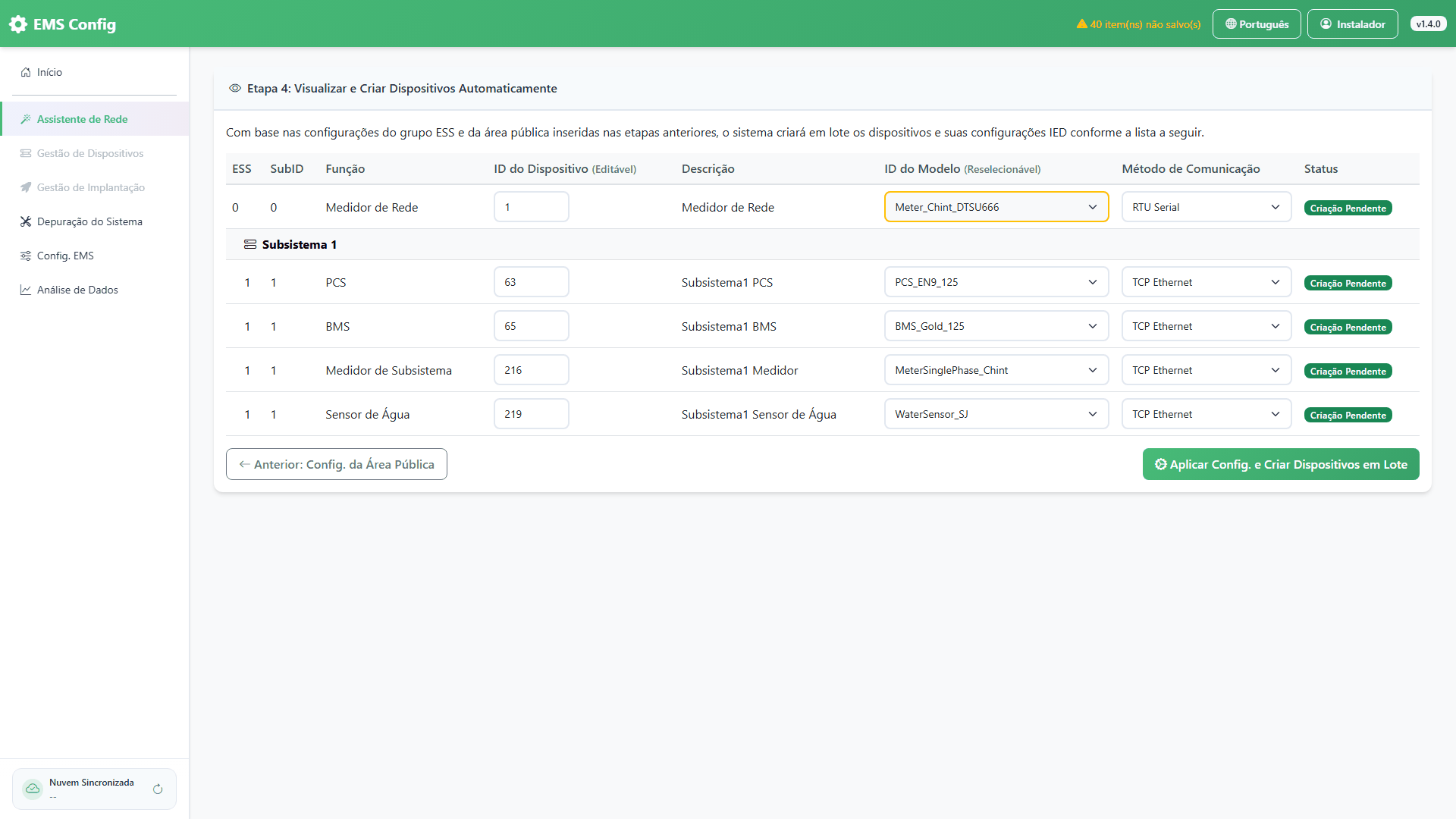

步骤 4 · 预览与创建设备
确认设备清单，设备模板可在此页最后调整
设备管理
串口设备，根据实际设备接入位置、通信参数填写
从主柜到从柜，按照物理位置依次填入SN，并点击同步

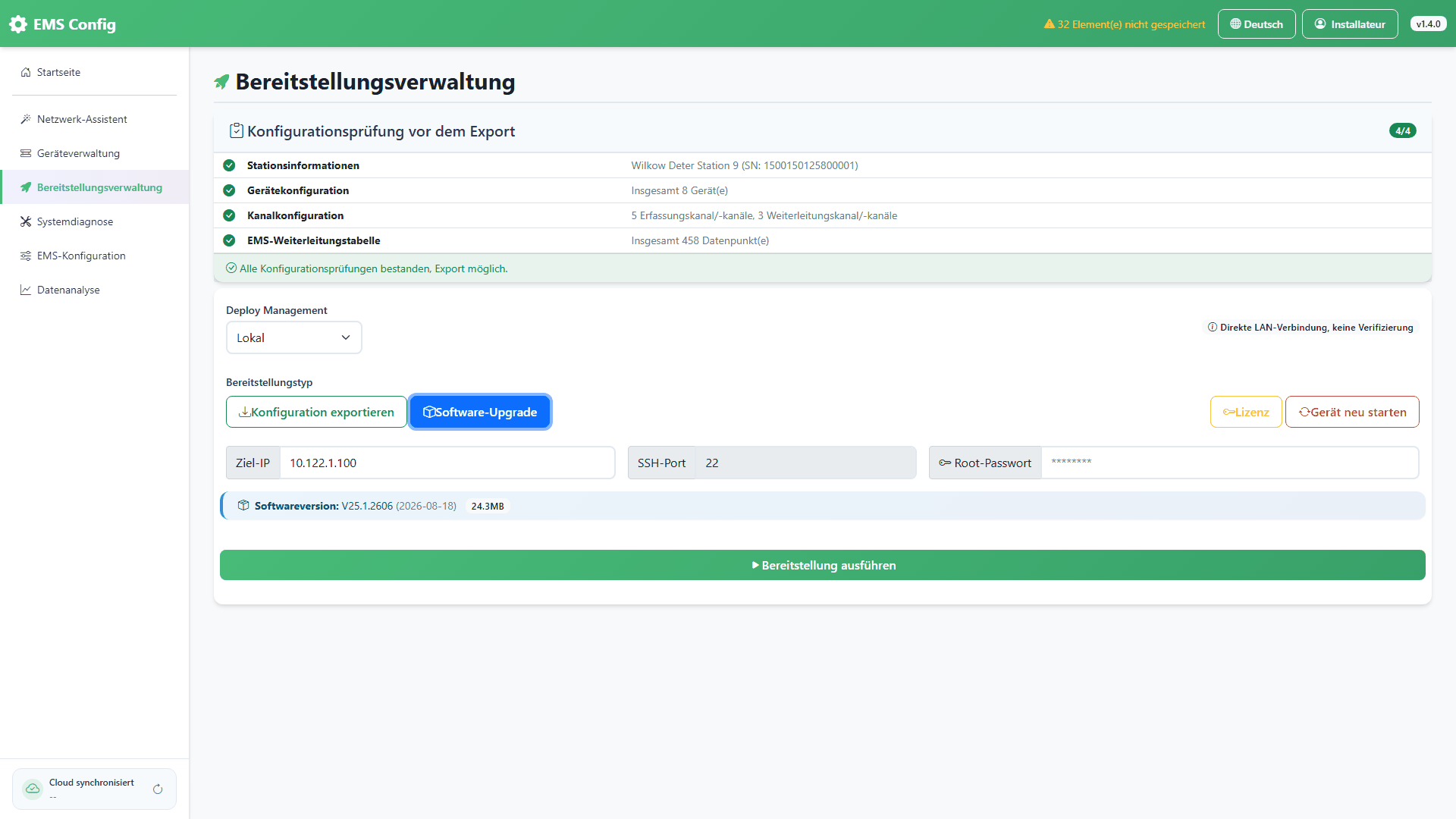

部署 · 软件升级
新项目第一次部署时需先执行软件升级
后续仅更新配置时可跳过此步
导出部署
导出配置并通过 SSH 部署到网关设备
部署前自动执行配置完整性检查
IEC Saba Islamic Bank Sana'a 60th
步骤 1 · 站点信息
填写项目名称、SN、产品型号、时区等基本信息
产品型号决定各子系统的默认设备选型，本项目采用国标工商业柜
SN是代表项目的唯一标识，使用主柜的SN
步骤 2 · ESS 组网配置
配置储能单元（ESS）数量及各子系统的可选设备
子系统设备按产品型号自动带出，可手动调整
一台工商业柜

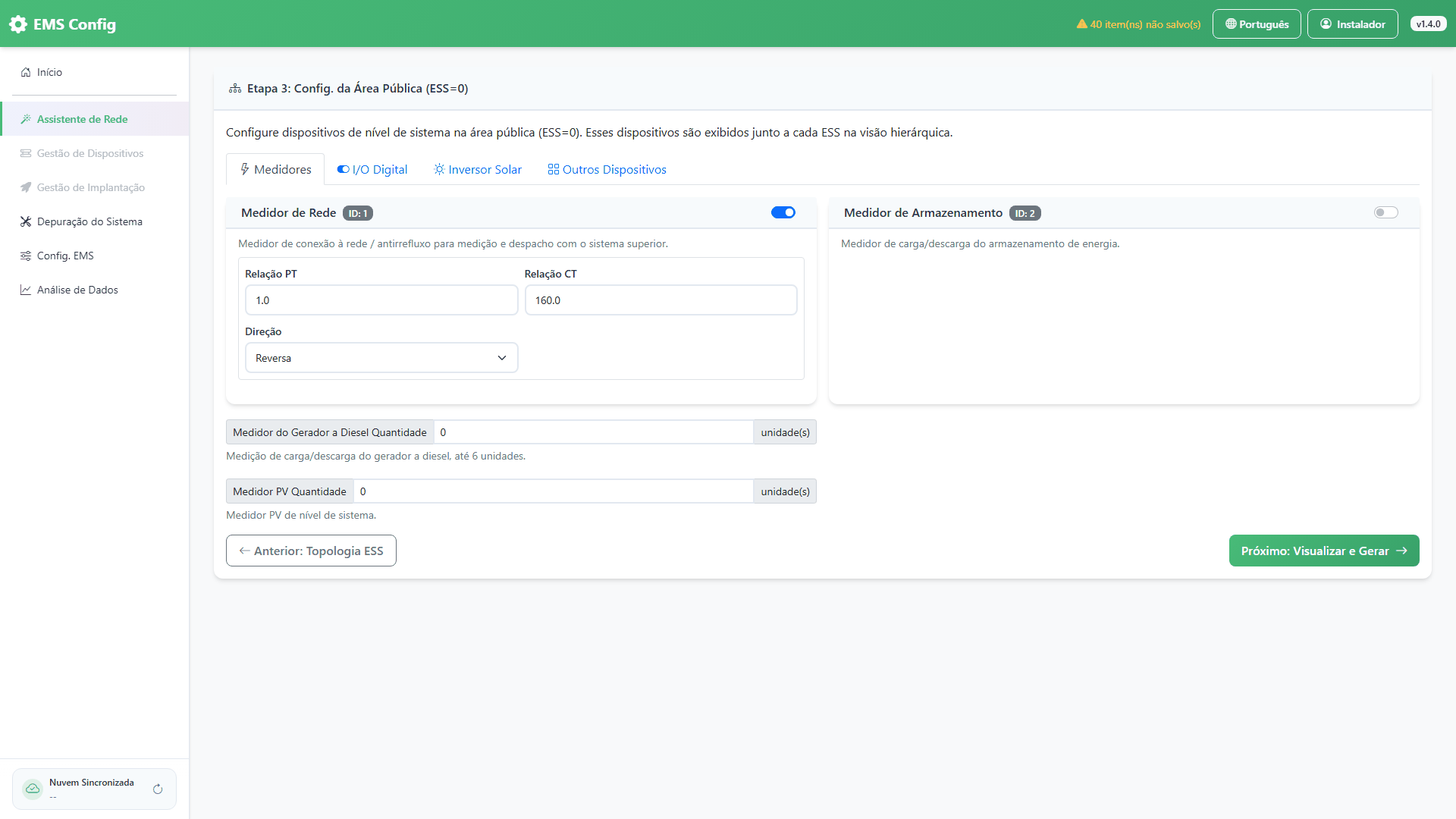

步骤 3 · 公共区域配置

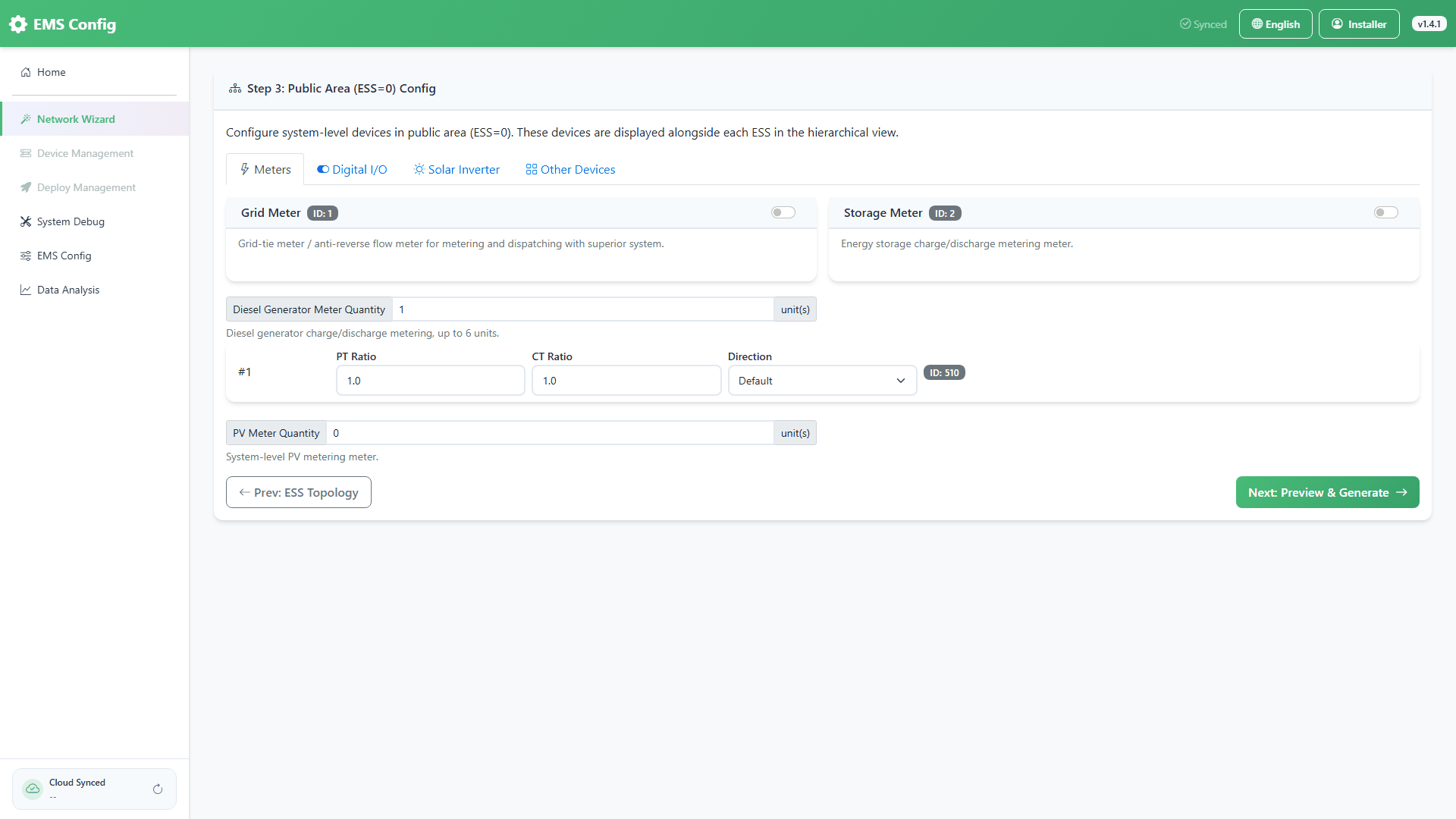

柴油发电机电表PT，CT按照实际情况填写
步骤 3 · 公共区域 · Digital I/O
导入IO模版
步骤 3 · 公共区域 · Solar Inverter
按照实际情况添加光伏逆变器，并填好额定功率，选择模板
步骤 4 · 预览与创建设备
确认设备清单，设备模板可在此页最后调整
IO_Modbus对应的通讯方式需选择以太网TCP
设备管理
串口设备，根据实际设备接入位置、通信参数填写
从主柜到从柜，按照物理位置依次填入SN，并点击同步
开关量模块使用主柜内的IO设备，设备地址为2，ip和子系统1电表保持一致
部署 · 软件升级
新项目第一次部署时需先执行软件升级
后续仅更新配置时可跳过此步
导出部署
导出配置并通过 SSH 部署到网关设备
部署前自动执行配置完整性检查
IEC Primor
步骤 1 · 站点信息
填写项目名称、SN、产品型号、时区等基本信息
产品型号决定各子系统的默认设备选型，本项目采用国标工商业柜
SN是代表项目的唯一标识，使用主柜的SN
步骤 2 · ESS 组网配置
配置储能单元（ESS）数量及各子系统的可选设备
子系统设备按产品型号自动带出，可手动调整
后续步骤的设备清单由本步拓扑决定
步骤 3 · 公共区域配置
配置并网电表、IO 模块等公共区域设备
公共区域设备不属于任何 ESS 子系统
配置了 IO 模块时可进一步设置 DI/DO 信号
步骤 4 · 预览与创建设备
确认设备清单，设备模板可在此页最后调整
设备管理
串口设备，根据实际设备接入位置、通信参数填写
从主柜到从柜，按照物理位置依次填入SN，并点击同步
部署 · 软件升级
新项目第一次部署时需先执行软件升级
后续仅更新配置时可跳过此步
导出部署
导出配置并通过 SSH 部署到网关设备
部署前自动执行配置完整性检查
